简答题某十万吨级海港码头，采用混合基床的重力式沉箱结构。该工程施工分3个流水段进行，段间、段内施工工艺互不干扰。抛石基床（包括挖泥、抛石、整平）、沉箱安放（安装、箱内填料）、上部结构（包括沉箱封顶混凝土、胸墙）分项工程各只有一个专业施工队施工。各分项工程所需工时见表5-1。

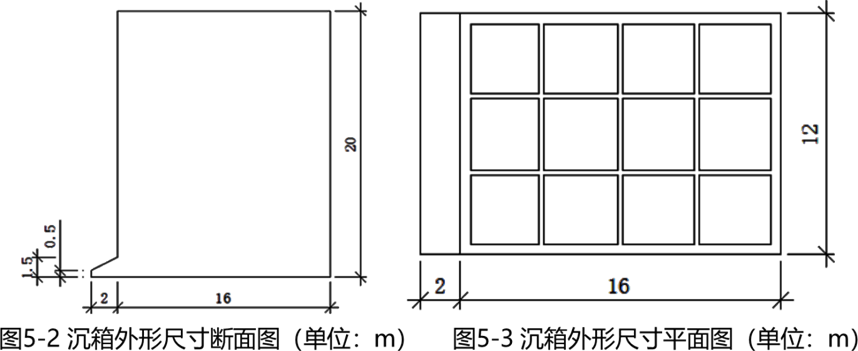

由于码头基床厚度较大，拟采用分2层抛填，各层爆炸夯实的施工工艺，设计要求夯沉率12%。沉箱外形尺寸见图5-2、5-3，沉箱被隔墙均匀地分为12个隔仓，沉箱四周壁厚为500mm，中间隔墙厚为250mm，底板厚为1500mm。
表5-1 各分项工程所需工时表

施工基床时，项目部以理论深度基准面作为起算面，对原泥面高程、两次抛填完成后的夯前断面及夯后断面进行测量，并读取了测量时潮高值，见表5-4。
表5-4 基床爆炸夯实水深及潮高记录表

沉箱混凝土采用硅酸盐水泥拌制的高性能混凝土，在距离现场15km的预制场预制，并按规定进行了养护。沉箱采用浮运拖带法拖至现场安装，已知沉箱浮游稳定最小吃水15m，托运前沉箱内混凝土残屑总计0.8m³，施工操作平台重42kN，封舱盖板总面积约为沉箱箱顶总面积，即12m×16m，单位面积取0.5kN/㎡。海水重度取10.25kN/m³；沉箱钢筋混凝土重度取25kN/m³；素混凝土残屑重度取24kN/m³。
该码头完工后，按照规定程序进行了单位工程的交工验收，交工验收结论为同意交工。
问题：
1.绘制本工程双代号网络图，指出关键路径和工期。
2.计算单座沉箱工程量。（结构保留一位小数，下同）
3.若需满足沉箱浮游稳定最小吃水，则从箱底算起，舱内最小压载水面高度是多少？（四舍五入，计算结果保留2位小数）增加浮游稳定的措施是什么？
4.写出爆炸夯实质量检验的项目及应符合的要求。
5.爆炸夯实夯沉率检查有哪些方法？根据施工单位水深及潮高记录，分别计算本工程两层抛填及爆炸夯实的夯沉率是否满足设计要求（不考虑原地基沉降）？
6.交工验收由谁组织？本码头单位工程安全和功能检验资料和主要功能项目抽检资料有哪些？

参考答案：暂无进入在线模考

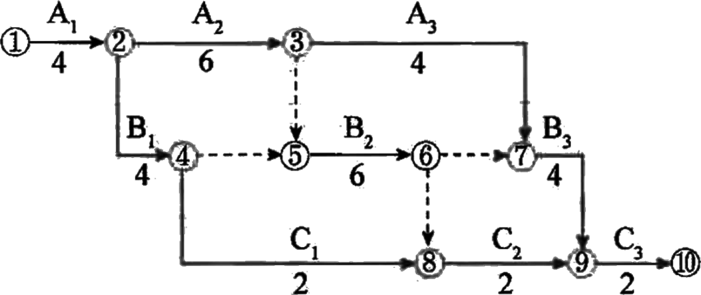

关键路径：①→②→③→⑤→⑥→⑦→⑨→⑩，总工期22周。
2.根据沉箱立面图及平面图，可知：
隔仓宽：（12-2×0.5-2×0.25）/3=3.5m，
隔仓长：（16-2×0.5-3×0.25）/4=3.5625m；
隔仓高：20-1.5=18.5m
沉箱外轮廓体积：[20×16+（0.5+1.5）×2/2] ×12=3864m³
单座沉箱净方量：3864-3.5×3.5625×18.5×12=1095.9m³
3.浮游稳定最小吃水时，沉箱排开水的力：[16×15+（0.5+1.5）×2÷2]×12×10.25=29766kN
设舱内压载水距离底板高为H米，则沉箱总重：
1095.9×25+42+0.8×24+12×16×0.5+[3.5×3.5625×12×（H-1.5）-0.8]×10.25=29766
解出：H=2.95m
增加浮游稳定，可采取临时压载的措施，以降低重心。
4.
①起爆前应检查抛石层顶面的平整度。
②单药包药量和布设的允许偏差为：单药包药量（kg）允许偏差±5%；药包平面位置允许偏差±α /10， a为药包间距（m）；药包悬高（m）允许偏差5%。
③夯沉率宜达到10%~15%，并满足设计要求，未达到设计要求时应进行补夯。
5.
（1）夯沉率检查分别选用水砣、测杆、测深仪等方法。
计算第一层抛填及爆炸夯实夯沉率：
（2）原泥面标高：-32.4m，夯前基床顶标高：-25.1m，夯前基床厚度：-25.1-（-32.4）=7.3m
夯后基床顶标高：-26m
夯沉率=[-25.1-（-26）]/7.3=12.3%＞12%，第一层夯实夯沉率满足设计要求
（3）计算第二层抛填及爆炸夯实夯沉率：
夯前基床顶标高：-18.9m，夯前基床厚度：-18.9-（-26）=7.1m
夯后基床顶标高：-19.7m
夯沉率=[-18.9-（-19.7）]/7.1=11.3%＜12%，第二层夯实夯沉率不满足设计要求
6.交工验收应由项目单位组织。
本码头单位工程安全和功能检验资料和主要功能项目抽检资料包括：
工程竣工整体尺度测量报告；
建筑物沉降位移观测资料；
结构裂缝检査记录；
工程实体质量抽查检测记录。

你可能感兴趣的试题

1某航道基建性疏浚工程，航道长度19.8km，航道设计底宽为270m，航道设计底标高为-20.5m，备淤深度为0.4m，边坡坡比为1：5，设计断面工程量为1302.56万m³，施工期回淤工程量为400万m³，施工工期24个月。施工单位选用12000m³舱容可连续调节的自航耙吸挖泥船采用单点定位方式将疏浚土全部吹填到码头后方的吹填区，挖泥船施工平均运距为17.0km，水上吹填管线长度为300m、陆地吹填管线平均长度为1900m。疏浚土质自上而下分别为：淤泥质土、黏土、松散中砂；12000m³自航耙吸挖泥船设计性能参数见下表4-1。本工程疏浚土质物理指标与12000m³自航耙吸挖泥船施工参数见表4-2（海水密度按1.025t/m³计）。
表4-1 12000m³自航耙吸挖泥船设计性能参数

表4-2 疏浚土质物理指标与12000m³自航耙吸挖泥船施工参数

施工期间，临近工程的泥驳与项目交通船发生碰撞，造成海上交通事故。事故发生后，双方船长立即采取有效措施，使事故得到控制，与此同时船长向本企业主管部门如实报告事故，企业接报后按规定向属地海事机构进行了事故报告，并按照要求提交了《海上交通事故报告书》。
问题：
1.针对每一种土质，应如何选择对地航速，如何选择耙头和耙齿？
2.耙吸船单点定位吹泥时对驻船水域有哪些要求？单点定位吹呢进点时，应如何抛锚操作？
3.计算工程量时，本工程的计算超宽，计算超深值应取多少？若按照水运工程清单计量规则，本工程疏浚工程量是多少？（四舍五入，计算结果保留2位小数）
4.计算本工程12000m³自航耙吸挖泥船疏挖三种疏浚土质的合理施工舱容和施工运转时间小时生产率。（列出主要计算过程，结果四舍五入取整数）
5.简述《海上交通事故报告书》应包含哪些内容？

点击查看答案进入在线模考

2某重力式码头项目，由公司沉箱预制场预制钢筋混凝土沉箱，每个沉箱的混凝土方量为1450m³，拟采用每盘有效搅拌量为2.0m³的搅拌机搅拌混凝土，经计算和试配确定混凝土的原材料配合比用量如下表：
5-1 沉箱混凝土原材料配合比用量表

某一班次拌制混凝土前，试验员对骨料的含水率进行了检测，测得粗骨料含水率为1.5%，细骨料含水率为3%。经过试拌，测得水泥损耗率为2.5%。技术员据此检测结果按配合比计算拌合料的配料数量，确定了每一盘混凝土各种原材料的称量示值，保证了混凝土拌合物的数量准确。
胸墙大体积混凝土浇筑前进行了温控设计，采取了满足大体积混凝土施工阶段温控标准的措施。在典型施工中，按规范要求布置了混凝土温度监测点，对混凝土内部温度和表面温度进行了监测，混凝土表面温度曲线见图5：测点a温度为53.0℃，测点b温度为45.5℃；测点c温度为43.5℃，测点d温度为40.5℃。通过典型施工，得到相关温度控制参数。

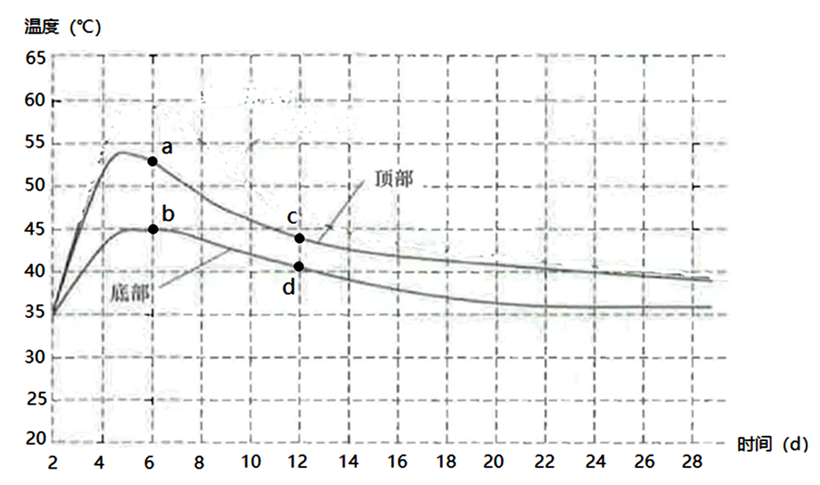

图5 混凝土表面测点温度曲线
