简答题南方沿海某LNG码头工作平台为高桩墩台结构，墩台平面尺寸为30m×40m，顶标高+6.2m，底标高+4.2m，墩台中有两条横穿墩台φ400mm的预留孔，孔长均为30m。混凝土设计强度为C40，墩台桩基为φ1000的PHC桩，全部为5∶1斜桩，共42根，要求沉桩后桩顶切削成水平面，切削后桩顶顶标高为+5.2m，桩位布置示意见图。

问题
1．根据《水运工程工程量清单计价规范》JTS/T271-2020，计算墩台混凝土工程量。（计算结果四舍五入保留两位小数）

参考答案：暂无进入在线模考

（1）桩的水平截面积S=πab=0.801m2，
每根桩头深入墩台的体积为V1=0.801×1=0.801m³，
42根桩头总体积：V42=0.801×42=33.64m³ （桩的水平截面为椭圆形，短半轴的长度为0.5m，长半轴的

长度为：

=0.51m）

按圆计算面积S=πr2=0.785m2，计算长度

m，故V1=0.785×1.02=0.801m³
（2）φ400mm孔洞表面积S=3.14×0.22=0.1256m²＜0.2m²，按照水运工程清单计量规范，其体积不应扣除。
（3）墩台的总体积：V=30×40×2=2400m³
（4）墩台混凝土的计算方量=V-V42=2400-33.64=2366.36m³

你可能感兴趣的试题

1【背景资料】
某港区集装箱道路堆场工程，包括堆场工程、道路工程、供电照明通信管道工程和给排水工程，其中堆场工程包括重箱堆场1个、空箱堆场1个和冷藏箱堆场1个，道路堆场总面积75万㎡。
【问题】
1.本工程应划分为几个单位工程，请分别写出。

点击查看答案进入在线模考

2【背景资料】

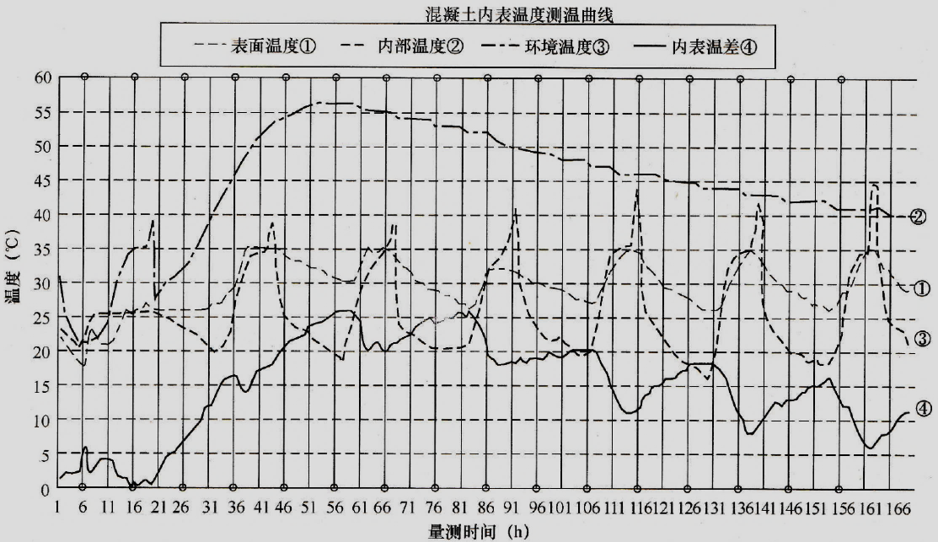

某工程大体积混凝土浇筑过程耗时8h，自浇筑开始测温。累计168h测温读数曲线如图3。第56h内部温度为56℃，表面温度为30℃；第156h内部温度为41℃，表面温度为29℃。本工程不考虑采用埋置冷却水管降温的方法。

【问题】
1.简述表面温度，内表温差的含义。
2.大体积混凝土施工阶段温控标准包括哪些？根据测温曲线，分析判断本次温控是否满足该标准；如不满足，分析其原因。
3.根据测温曲线，评估温控施工措施的效果，并对其中的不足之处提出改进意见。
4.如对混凝土采用洒水养护，在温控方面应注意什么问题？并说明原因。

点击查看答案进入在线模考

3【背景资料】
某海外软基上防波堤，长度为560m，施工工期两年。设计要求断面成型分三级（Ⅰ、Ⅱ、Ⅲ）加载施工，第Ⅰ级加载是施工＋0.2m以下的结构部分；第Ⅱ级加载是施工＋0.2m至＋2.7m范围内的堤心石、垫层石及外坡护面块体，其中垫层石厚度为800mm；第Ⅲ级加载是施工堤身剩余的部分，具体划分见图5（尺寸单位为mm，高程为m）。防波堤外侧坡脚棱体采用浆砌块石块体，内侧坡脚棱体是浆砌块石体和块石相结合的结构。工程所在海域，对施工期未成型防波堤造成破坏的大波发生在每年秋季和冬季，秋季主要是台风引起的大浪；冬季为季风引起的大浪，发生的频率高，且有冰冻发生；其它季节少有大浪发生。本工程的施工风险较大，需加强项目的技术管理工作。

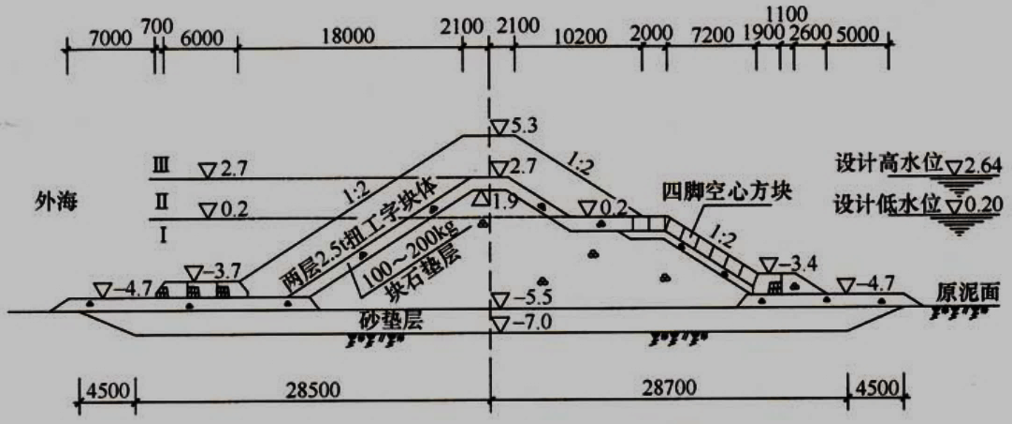

图5 某防波堤三级加载划分示意图
