简答题长江口深水航道整治工程的主体结构为南、北两条导堤及堤内丁坝。其中南堤一期工程中，导堤总长为3.9km，6座丁坝总长10km（单座长度0.9~1.8km）。深水段导堤为土工织物软体排护底的钢筋混凝土半圆体结构，长度1.58km。浅水段为土工织物大型充砂袋堤心的斜坡堤结构，总长度2.32km，如图2-1所示。
浅水段导堤采用砂肋软体排和混凝土连锁块软体排：砂肋软体排肋间距1.5m用于堤身27.2m范围，砂肋间距0.5m用于堤内侧16.5m宽内的余排。混凝土连锁块单块尺寸为400mm×400mm×160mm，布置为4块/㎡，每片6×9㎡，各片间用预先连好的Φ14mm丙纶绳纵横连接，作为排体织物的压载。混凝土连锁块软体排用于堤外侧16.5m宽内的余排，还用于丁坝的超前护底。
扭王字块共需预制4300块，预制工期100天（仅完成预制即可，不考虑是否能吊运），混凝土预制从支模到拆模需要24h，混凝土预制从支模到吊运需要5d。沉排施工时，施工单位在沉排后及时检测，分析评估排体铺设的施工质量，结果出现一处检测异常区域。施工过程中，水运工程质量安全督查组对施工单位进行了质量安全督查，施工单位按照督查反馈意见和要求，在限期内逐一进行了整改落实。

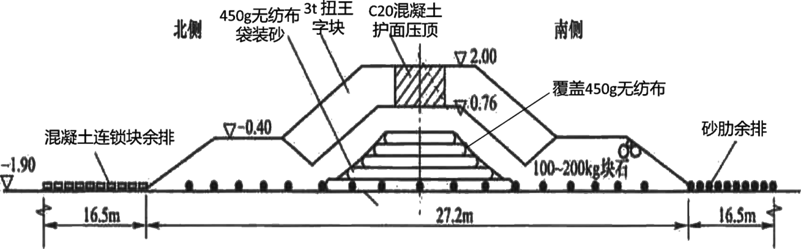

图2-1 南堤一期工程浅水段导堤断面示意图
问题：
1.根据图2-1，绘制南堤一期工程浅水段导堤施工工艺流程图。
2.本工程划分为几个单位工程？应如何划分？南堤一期工程浅水段导堤又应如何划分分部分项工程。
3.计算扭王字块预制的侧模板及底胎数量。
4.项目经理针对软体排检测异常区域，应如何处理？
5.混凝土压顶护面实体质量督查，抽查指标项有哪些？

参考答案：暂无进入在线模考

1.
水上沉砂肋软体排和混凝土连锁块余排→450g无纺布袋装砂堤心→覆盖450g无纺布→抛填100~200kg块石棱体及垫层→安装3t扭王字块护面→C20混凝土护面压顶
2.
本工程共划分9个单位工程。其中丁坝按坐划分为6个单位工程，北堤1个单位工程，南堤深水段半圆体导堤为1个单位工程，浅水段袋装砂导堤为1个单位工程。
南堤一期工程浅水段导堤分部分项划分如下：
护底分部所含分项：混凝土连锁块软体排护底、砂肋软体排护底
堤体分部所含分项：450g无纺布袋装砂堤心、覆盖450g无纺布、抛填100~200kg块石棱体及垫层
坝面分部所含分项：预制3t扭王字块护面、安装3t扭王字块护面、C20混凝土护面压顶
3.
侧模板套数：4300÷100=43套
底胎数量：43×5=215个
4.
对于检测异常的区域，宜由第三方检测机构进行水下探摸、摄影或声呐检测。
5.
混凝土压顶护面实体质量督查，抽查指标项有：厚度、平整度、混凝土强度。

你可能感兴趣的试题

1某海域吹填工程，取土区风浪大、运距远、吹填工程量大，选用两艘13000 m³耙吸挖泥船取砂，采用“挖运吹”的方式施工，取土区土质为中砂，含泥量为15%。设计文件中：吹填区分为A、B、C三个区，总容量1.5k㎡，沉降量0.2m，交地标高为+5.0m。吹填后采用真空预压法加固地基，排水板采用C型板，地基加固工期4个月。
吹填施工前，施工单位对吹填区原地面高程进行了测量，平均标高为+1.8m。由于设计文件要求交地标高不允许低于设计标高，故合同计费工程量中，超填工程量约定按照+0.1m计，另流失率按5%。在编写施工方案时，考虑吹填区附近有海产养殖场，项目拟定了相应的控制余水排放措施，报监理审批。
施工过程中，项目根据耙吸船取土土质情况和吹填区工况，合理布置了排泥管线，并且制定相应施工措施使吹填施工连续进行，保障生产工期。
施工完成后，项目经理组织项目相关人员对技术资料进行了整理，检查，认为符合要求后，报监理进行预验收。
问题：
1.本工程划分为几个单位工程？应如何划分？计算本吹填工程设计工程量（即合同计费工程量）（保留2位小数）？
2.针对本工程土质，应采取哪些措施防止淤泥聚集？
3.本工程可采用哪些水污染控制措施？
4.写出本工程交工验收时应提交的单位工程质量控制资料，单位工程安全和功能检验资料。

点击查看答案进入在线模考

2某大型潮汐河口5万吨级双向航道疏浚工程1#标段长约15km，航道设计底宽为360m，底标高为-15.0m（当地理论深度基准面，下同），航道浚前平均高程为-10.0m，当地潮汐为不规则半日潮，平均高潮位为+2.8m，平均低潮位为+0.5m，潮流为往复流，落潮流占优势，水的天然密度为1.025t/m³，疏浚土质自河底向下顺序为松散砂、软黏土，软黏土的天然密度为1.70t/m³。
开工前，项目经理组织相关人员进行了分项工程交底。
本工程选用10000m³舱容的自航耙吸挖泥船进行疏浚施工，疏浚土处理采用外抛方式，该船型满载吃水为8.5m，抛泥时安全富裕水深加泥门开启高度之和为1.2m，抛泥区泥面高程为-9.0m。
由于项目所在地台风频发，在开工前，项目合理选择了施工船舶的防台锚地。
问题：
1.绘制本工程耙吸挖泥船作业流程图，并简述本工程施工顺序及其理由。
2.本工程10000m³自航耙吸挖泥船进入抛泥区抛泥航行是否应乘潮，如需乘潮，简述理由并计算其抛泥所需的最小安全乘潮水位。
3.耙吸挖泥船波浪补偿器压力调节应考虑哪些因素？如何根据土质情况调节波浪补偿器压力？
4.根据《水运工程质量检验标准》（JTS257-2008），写出本工程施工的平均超宽与超深控制值和最大超宽与超深控制值。并计算出本工程的单侧边缘水域宽度和中部水域宽度。（列出主要计算过程）
5.工程船舶防台锚地的选择，应考虑哪些因素？

点击查看答案进入在线模考

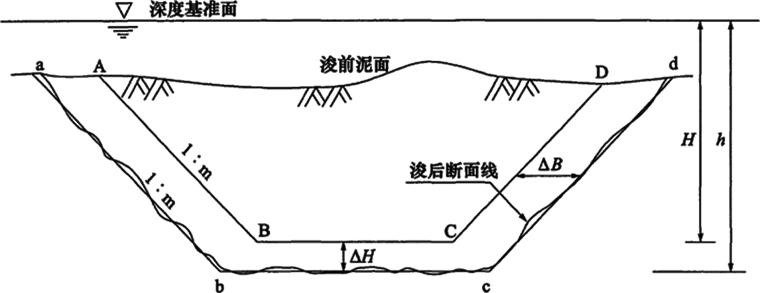

3某航道局承担某港3万吨级航道疏浚工程，航道长2km，设计底标高-12.0m，设计底宽150m，底质为淤泥质土，边坡1：5，浚前泥面高程平均值为-8m（高程、水深基准面均为理论深度基准面，下同），疏浚工程量计算断面如下图所示：。

疏浚土质为粘性土，天然密度为1.85t/m³，海水天然密度为1.025t/m³。施工安排一艘4500KW绞吸挖泥船作业，排泥管直径为800mm。施工期间施工参数为：泥浆密度1.18t/m³，排泥管内泥浆流速为5.5m/s，绞刀切泥厚度2.0m，绞刀前移距1.5m，绞刀横移速度14m/min，绞刀挖掘系数0.83。
项目经过精心组织，在合同工期50d内顺利完成施工任务。
问题：
1.指出疏浚工程量计算断面示意图中ABCD断面、abcd断面、H和h、△H和△B的含义，并指出H，h，△H，△B各自的数值为多少？
2.计算该疏浚设计工程量。
3.绞吸挖泥船绞刀挖掘生产率和泥泵管路生产率影响因素分别是什么？
4.计算绞吸船小时生产率和本工程时间利用率。
5.指出本工程应选用的绞刀型式？

点击查看答案进入在线模考
