简答题某大型潮汐河口5万吨级双向航道疏浚工程1#标段长约15km，航道设计底宽为360m，底标高为-15.0m（当地理论深度基准面，下同），航道浚前平均高程为-10.0m，当地潮汐为不规则半日潮，平均高潮位为+2.8m，平均低潮位为+0.5m，潮流为往复流，落潮流占优势，水的天然密度为1.025t/m³，疏浚土质自河底向下顺序为松散砂、软黏土，软黏土的天然密度为1.70t/m³。
开工前，项目经理组织相关人员进行了分项工程交底。
本工程选用10000m³舱容的自航耙吸挖泥船进行疏浚施工，疏浚土处理采用外抛方式，该船型满载吃水为8.5m，抛泥时安全富裕水深加泥门开启高度之和为1.2m，抛泥区泥面高程为-9.0m。
由于项目所在地台风频发，在开工前，项目合理选择了施工船舶的防台锚地。
问题：

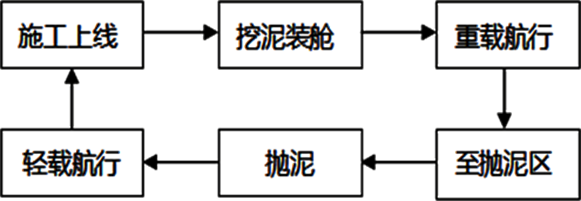

1.绘制本工程耙吸挖泥船作业流程图，并简述本工程施工顺序及其理由。
2.本工程10000m³自航耙吸挖泥船进入抛泥区抛泥航行是否应乘潮，如需乘潮，简述理由并计算其抛泥所需的最小安全乘潮水位。
3.耙吸挖泥船波浪补偿器压力调节应考虑哪些因素？如何根据土质情况调节波浪补偿器压力？
4.根据《水运工程质量检验标准》（JTS257-2008），写出本工程施工的平均超宽与超深控制值和最大超宽与超深控制值。并计算出本工程的单侧边缘水域宽度和中部水域宽度。（列出主要计算过程）
5.工程船舶防台锚地的选择，应考虑哪些因素？

参考答案：暂无进入在线模考

施工顺序及其理由为：在落潮流占优势的潮汐河口和感潮河段可利用落潮流的作用由里向外开挖。
2.
自航耙吸挖泥船进入抛泥区抛泥航行应乘潮。
耙吸挖泥船抛泥时所需最小安全水深=8.5+1.2=9.7m；
平均低潮位时抛泥区最小水深=0.5+9.0=9.5m＜9.7m，不满足最小水深要求
故耙吸船需要乘潮抛泥。其抛泥所需的最低潮位为：9.7-9.0 =+0.7m。
3.
应根据土质和挖深，调节波浪补偿器的压力，以保持耙头对地有合适的压力。
根据土质情况调节波浪补偿器压力如下：
对软土，应适当调高波浪补偿器的压力，使耙头对地压力减小，对密实的土应适当调低波浪补偿器的
压力，使耙头对地压力加大。
4.
根据《水运工程质量检验标准》（JTS257-2008），本工程平均超宽为6.5m，平均超深为0.55m。
最大超宽为13m，最大超深为1.1m。
单侧边缘水域宽度=360÷12=30m，故中部水域宽度=360-30×2=300m。
5.
防台锚地选择应考虑的因素：
①水深满足船舶航行和停泊的要求。
②在施工作业区内或靠近施工作业区的水域。
③水域有消除或减弱浪涌的天然或人工屏障。
④水域面积满足船舶的回旋距离要求，且周围无障碍物。
⑤水域流速平缓，底质为泥或泥沙。
⑥便于通讯联系和应急抢险救助。
