【背景资料】
某电厂抛石斜坡防波堤总长1200m，堤根与陆地相接，堤头处海床面标高为-16.0m（当地理论深度基准面，下同），典型断面见图1，其设计低水位为＋0.76m，设计高水位为＋5.81m。防波堤所处海域平时会出现1.5～2.0m的波浪，且会受台风影响。
图1 防波堤典型断面图（图中单位：尺寸为mm、标高为m）
项目部在编制施工组织设计时，堤身块石采用水上抛填和陆上填筑相结合的施工方式，扭王字块采用陆上履带吊进行安装，水上抛填块石与陆上填筑块石的施工分界面标高为-3.0m。根据界面划分，施工组织设计中属于水上抛填块石的施工内容有：外坡-3.0m以下垫层块石抛填、-9.0m以下堤心石抛填、内坡棱体块石抛填、外坡棱体块石抛填、-9.0～-3.0m堤心石抛填和护底块石抛填等。
扭王字块安装和水上抛填块石可供选用的自有船舶机械设备见表1-1，项目部综合考虑现场作业条件和施工效率，选择了施工船舶机械设备，并落实了施工船舶防台锚地。扭王字块分+5.8m以下和+5.8m以上两部分，均采用280t履带吊进行安装，履带吊安装扭王字块时驻位于经整平的＋5.8m标高处的堤心石及垫层块石临时通道上。
【问题】
1.绘制水上抛填块石施工工艺流程图。
2.写出＋5.8m以下和＋5.8m以上两部分扭王字块安装的纵向施工顺序。
3.根据表1-1，堤心石水上粗抛和垫层块石水上抛填施工选用的船舶机械设备分别是什么？
4.选择船舶防台锚地应考虑哪些因素？
1.绘制水上抛填块石施工工艺流程图。
2.写出＋5.8m以下和＋5.8m以上两部分扭王字块安装的纵向施工顺序。
3.根据表1-1，堤心石水上粗抛和垫层块石水上抛填施工选用的船舶机械设备分别是什么？
4.选择船舶防台锚地应考虑哪些因素？
参考答案
暂无
答案解析

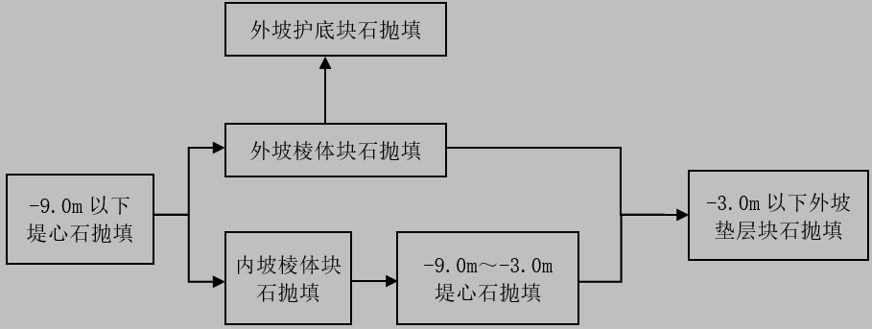

1.水上抛填块石施工工艺流程图为：
2.+5.8m以下部分扭王字块安装的纵向施工顺序为：由堤根往堤头安装。
+5.8m以上部分扭王字块安装的纵向施工顺序为：由堤头往堤根安装。
3.堤心石水上粗抛施工选用的船舶机械设备是：1000m³自航开体驳、1800t定位方驳（也可增加拖轮、自航平板驳＋挖掘机）。
垫层块石水上抛填施工选用的船舶机械设备是：2000t自航平板驳＋挖掘机、1800t定位方驳（也可增加拖轮）。
2.+5.8m以下部分扭王字块安装的纵向施工顺序为：由堤根往堤头安装。
+5.8m以上部分扭王字块安装的纵向施工顺序为：由堤头往堤根安装。
3.堤心石水上粗抛施工选用的船舶机械设备是：1000m³自航开体驳、1800t定位方驳（也可增加拖轮、自航平板驳＋挖掘机）。
垫层块石水上抛填施工选用的船舶机械设备是：2000t自航平板驳＋挖掘机、1800t定位方驳（也可增加拖轮）。
4.选择船舶防台锚地应考虑的因素有：
（1）水深满足船舶航行和停泊的要求。
（2）在施工作业区内或靠近施工作业区的水域。
（3）水域有消除或减弱浪涌的天然或人工屏障。
（4）水域面积满足船舶的回旋距离要求，且周围无障碍物。
（5）水域流速平缓，底质为泥或泥沙。
（6）便于通讯联系和应急抢险救助。
（1）水深满足船舶航行和停泊的要求。
（2）在施工作业区内或靠近施工作业区的水域。
（3）水域有消除或减弱浪涌的天然或人工屏障。
（4）水域面积满足船舶的回旋距离要求，且周围无障碍物。
（5）水域流速平缓，底质为泥或泥沙。
（6）便于通讯联系和应急抢险救助。
