简答题【背景资料】
某办公楼工程，其中工序安排如下：

【问题】
1、根据工序安排表绘制出双代号网络图，找出关键线路，并计算工期是多少天？
2、根据工序安排表绘制出单代号网络图，找出关键线路，并计算工期是多少天？

参考答案：暂无进入在线模考

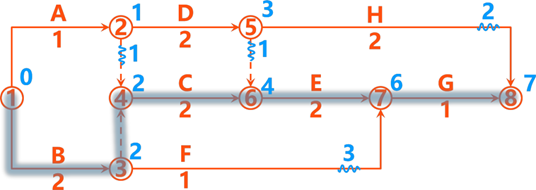

1.（1）双代号网络图为如下：（单位：天）

（2）关键线路为：B→C→E→G
（3）工期=2+2+2+1=7（天）
综上所述，总工期为7天。

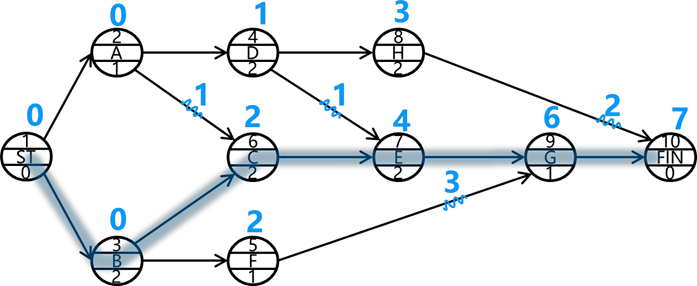

2.（1）单代号网络图为如下：（单位：天）

（2）关键线路为：B→C→E→G
（3）工期=2+2+2+1=7（天）
综上所述，总工期为7天。
