简答题【案例11】
某施工单位承建一座双线铁路桥，该桥上部结构为5-32m简支箱梁，基础设计为钻孔桩，桩径1.2m，桩长32~48m。桥址区域地质存在岩溶。桩基采护筒跟进法施工，导管法浇筑水下混凝土，强度等级为C30。
施工过程中发生以下事件：
事件一：项目经理部编制的。双层护筒跟进法钻孔施工流程内容为：施工准备→下沉外层护筒至第一层溶洞顶板→X→外层护筒跟进下沉至第二层溶洞顶板→钻孔穿过第二层溶洞顶板→Y→钻孔至设计岩层→Z。
事件二：钻孔前技术人员应绘出每个孔位的地质柱状图，包括溶洞的大小、是否存在易塌孔地层等，并应结合地质钻探资料，为每根桩制定地表加固、溶洞处理方案及钻孔方法等并编制施工技术交底资料。项目技术负责人认为地质柱状图内容不全，要求补充。
事件三：项目经理部对基桩完整性及承载力检测，对某根42m桩长的混凝土灌注桩采用了不同方法分别检测了桩身缺陷位置、范围和程度，竖向抗压承载力、竖向抗拔承载力和水平承载力。

【问题】
1.针对事件一，写出X、Y代表的工序名称。
2.针对事件二，补充地址柱状图内容。
3.针对事件三，写出不同检测内容对应的检测方法。

参考答案：暂无进入在线模考

1.
X；钻孔穿过第一层溶洞顶板
Y：下沉内层护筒穿过第二层溶洞
Z：成孔检测、清孔
2.
①位置
②填充情况
③顶板厚度

3.
①桩身缺陷位置、范围和程度：声波透射法
②竖向抗压承载力：高应变法（单桩竖向抗压静载试验）
③竖向抗拔承载力：单桩竖向抗拔静载试验
④水平承载力：单桩水平静载试验

你可能感兴趣的试题

1【案例12】
某新建高铁铁路第Ⅱ标段，有特大桥两座，均为旱桥，但地下水丰富，0~3m为较松散沙土，3m下为塑态的黏性土，承台深5m，施工单位打算做好承台围堰后施工主墩承台。为了加快施工进度，1号桥连续梁采用梁段分节预制，悬拼法施工；2号桥为了提高桥梁韧性，主要采用钢混组合梁。
事件一：钢混组合梁的施工，先施工钢梁，再浇筑钢梁上部混凝土，项目总工程师要求专人指挥两台起重机吊装钢梁，钢梁两端应同步起落，两端高差不得大于50cm。连续结合梁桥面板的正、负弯矩区段混凝土浇筑顺序：浇筑负弯矩区段混凝土→顶起中间支点钢梁→浇筑正弯矩区段混凝土→落低中间支点钢梁、安装支座。
【问题】
1.主墩承台使用何种围堰，并说明理由。
2.针对事件一的不妥之处，指出正确做法。

点击查看答案进入在线模考

2【案例13】

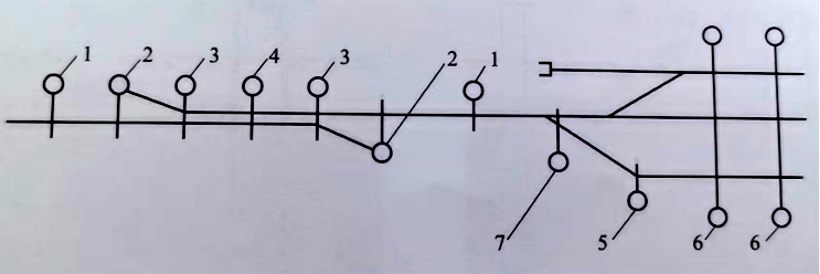

电气化新建牵引变电所1座，改造牵引变电所1座，改造车站联锁1处。接触网架设34条公里，新建地段接触网基础由站前专业队伍施工。其中支柱安装位置图如下，其中5为定位柱，6为软横跨支柱。

【问题】根据支柱安装位置图，写出图中1、2、3、4、7支柱名称。

点击查看答案进入在线模考

3【案例14】
某施工单位中标新建普速铁路综合工程第1标段。主要内容有路基、桥涵、隧道、电力、电力牵引供电、通信和信号工程。

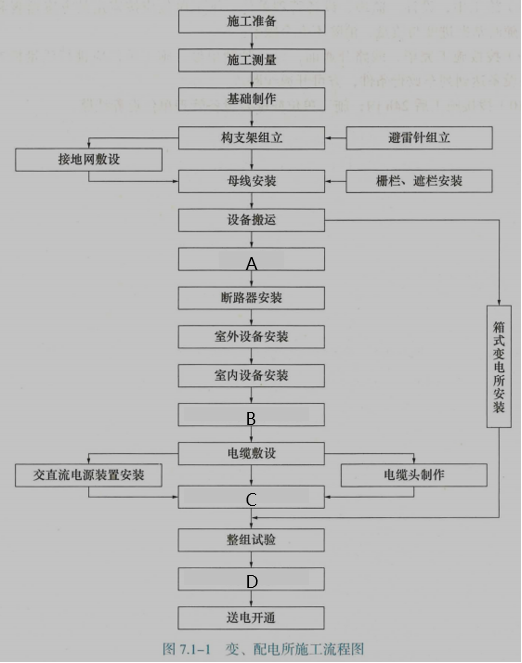

事件一：项目经理部拟定的变、配电所施工流程如图所示。

事件二：高压断路器安装调整流程：施工准备→支架组立→中间检查→M→操动机构安装→保护管安装→N→补充SF₆气体→P→填写记录。

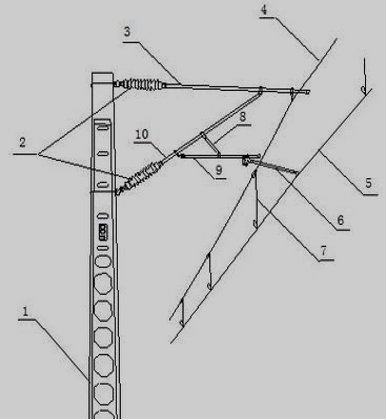

事件三：接触网的结构组成如图所示，其中1为支柱，3为平腕臂，5为接触线。

事件四：接触网施工完成后进行静态检测，检测了接触线的高度、拉出值。

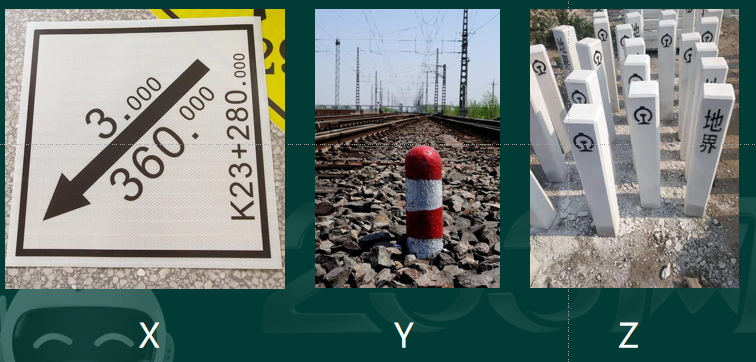

事件五：现场设置了信号标志牌如下图所示。

【问题】
1.针对事件一，写出图中A、B、C、D所代表的工序名称。
2.针对事件二，写出图中M、N、P所代表的工序名称。
3.事件三中，分别写出2、4、6、7代表的结构名称。
4.事件四中接触网静态检测不全，请予补充。
5.事件五中，写出X、Y、Z三个标志牌名称及其作用。

点击查看答案进入在线模考
