简答题施工单位预制方块（长×宽×高为6000mm×4000mm×2900mm），方块的侧模采用整片桁架钢模板。施工单位此前未在项目所在地拌制过混凝土，本次拟采用最大粒径40mm的粗骨料拌制混凝土，掺引气剂及有缓凝作用的减水剂。施工中采用插入式振捣器振捣，混凝土最高浇筑速度按1.0m/h控制，浇筑最低温度按20℃考虑；方块混凝土采用泵车加溜槽的方式浇筑。（混凝土重度取24kN/m³，胎膜粘结力取5kN/㎡，温度校正系数Kt取1.33）
问题：计算新浇混凝土对模板侧面的最大压力Fmax，并画出侧压力计算图形。

参考答案：暂无进入在线模考

Fmax=8Ks+24KtV1/2=8×2.0+24×1.33×1.01/2=47.92kN/㎡。
h=Fmax÷γ=47.92÷24=2.00m；依题意方块侧模高H=2.9m。
故侧压力计算图形为：

你可能感兴趣的试题

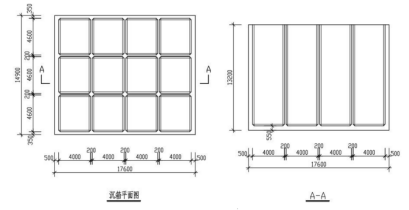

1某海港挡沙堤，从防波堤外侧向海中延伸。堤身采用钢筋混凝土沉箱结构。沉箱数量共计14个，外型尺寸（长×宽×高）为17.6m×14.9m×13.2m，每个沉箱有12个舱格，沉箱混凝土设计强度等级为C30，见图。沉箱在位于港内的沉箱预制厂预制，采用胶囊运移、半潜驳出运，现场用锚缆定位安装。沉箱出运时，箱内不灌水。
