简答题【背景资料】
某高层钢结构工程，建筑面积28000m²，地下一层，地上十二层，外围护结构为玻璃幕墙和石材幕墙，外墙保温材料为新型保温材料；屋面为现浇钢筋混凝土板，防水等级为Ⅱ级。采用卷材防水。在施工过程中，发生了下列事件：

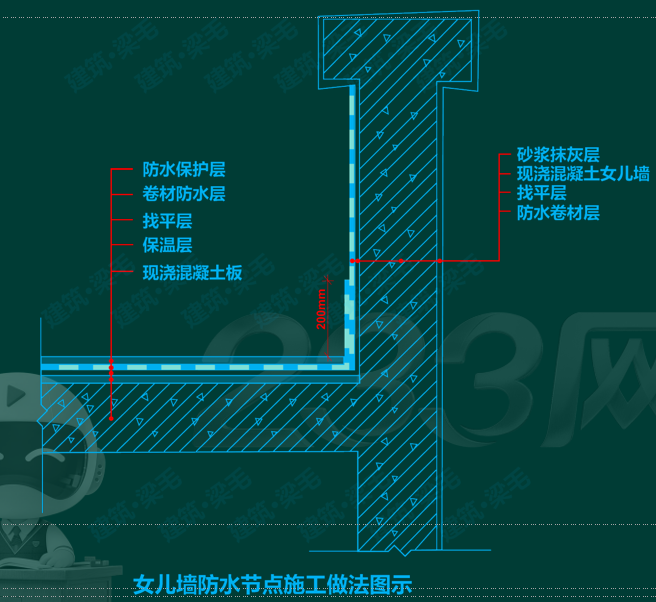

事件一：监理工程师对屋面卷材防水进行了检查，发现屋面女儿墙墙根处等部位的防水做法存在问题（节点施工做法图示如下），责令施工单位整改。

【问题】
1.事件一中，指出防水节点施工图做法图示中的错误？

参考答案：暂无进入在线模考

1.错误1：屋面防水等级为Ⅱ级，屋面防水构造层数不符合规范要求；
（理由：Ⅱ级防水不应少于2道，其中卷材防水层不应少于1道。）
错误2：女儿墙阴角处未做成圆弧角；
（理由：卷材防水层的基层与突出屋面结构的交接处，以及基层的转角处，找平层应做成圆弧形，且应整齐平顺。）
错误3：女儿墙转角处未做附加层。
（理由：女儿墙泛水处的防水层下应增设附加层；附加层在平面和立面的宽度均不应小于250㎜。）
错误4：防水卷材泛水高度不够；
（理由：与屋顶交接处必须做泛水，高度不小于250㎜。）
错误5：立面卷材未压水平卷材；
（理由：卷材防水层施工时，应由最低标高向上铺贴，搭接缝应顺流水方向。）

错误6：立面卷材上口未固定；
（理由：女儿墙的卷材应满粘，卷材收头应用金属压条钉压固定，并应用密封材料封严。）
错误7：立面卷材未做保护层。
（理由：施工完的防水层应进行雨后观察、淋水或蓄水试验，并应在合格后再进行保护层和隔离层的施工；水泥砂浆及细石混凝土保护层铺设前，应在防水层上做隔离层。）
延伸：女儿墙和山墙的压顶向内排水坡度不应小于5%，压顶内侧下端应做成鹰嘴或滴水槽。
