【背景资料】
某工程钢筋混凝土基础底板，长度120m，宽度100m，厚度2.0m。混凝土设计强度等级P6C35，设计无后浇带。施工单位选用商品混凝土浇筑，P6C35混凝土设计配合比为1：1.7：2.8：0.46（水泥：中砂：碎石：水），水泥用量400kg/m³。粉煤灰掺量20%（等量替换水泥），实测中砂含水率4%、碎石含水率1.2%。

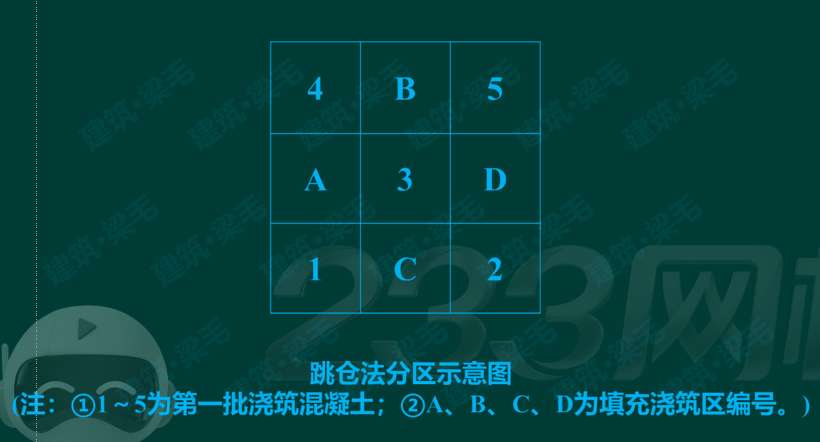

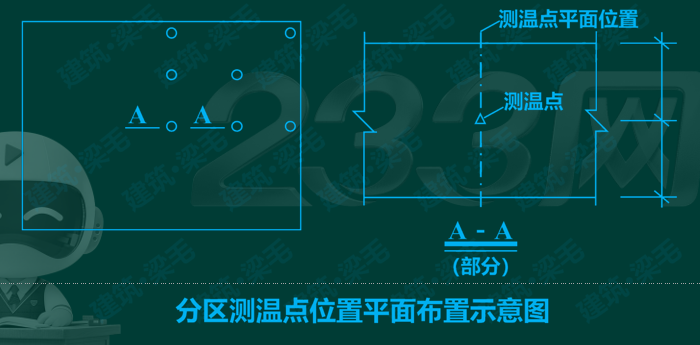

采用跳仓法施工方案，分别按1/3长度与1/3宽度分成9个浇筑区（见下图），每区混凝土浇筑时间3d，各区依次连续浇筑，同时按照规范要求设置测温点（见下图）。（资料中未说明条件及因素均视为符合要求）

【问题】
1.计算每立方米P6C35混凝土设计配合比的水泥、中砂、碎石、水的用量是多少？计算每立方米P6C35混凝土施工配合比的水泥、中砂、碎石、水、粉煤灰的用量是多少？（单位：kg，小数点后保留2位）
2.写出正确的填充浇筑区A、B、C、D的先后浇筑顺序（如表示为A-B-C-D）。
3. 画出A-A剖面示意图，并补齐应布置的竖向测温点位置。

答案解析

1.（1）每立方米P6C35混凝土设计配合比中，水泥、中砂、碎石、水的用量分别为：
水泥用量＝400.00（kg）。
中砂用量＝400×1.7＝680.00（kg）。
碎石用量＝400×2.8＝1120.00（kg）。
水的用量＝400×0.46＝184.00（kg）。
（2）每立方米P6C35混凝土施工配合比中，水泥、中砂、碎石、水、粉煤灰的用量分别为：
水泥用量＝400.00×（1-20%）＝320（kg）。
粉煤灰用量＝400.00×20%＝80（kg）。
中砂用量＝680×（1＋4%）＝707.2（kg）。
碎石用量＝1120×（1＋1.2%）＝1133.44（kg）。
水的用量＝184-680×4%-1120×1.2%＝143.36（kg）。

延伸：根据《普通混凝土配合比设计规程》JGJ 55-2011，混凝土配合比是指混凝土中各组成材料之间的比例关系（质量比），水泥：水：砂子：石子＝1：x：y：z。设计配合比中，砂石料均为理论的绝干状态，而实际施工中，砂石料均会有一定的含水率，所以在换算施工配合比时，需要根据原材料的含水率进行相应调整。调整之后，理论绝干状态的各组分质量比仍满足原设计配合比，
2.浇筑顺序为C→A→D→B。

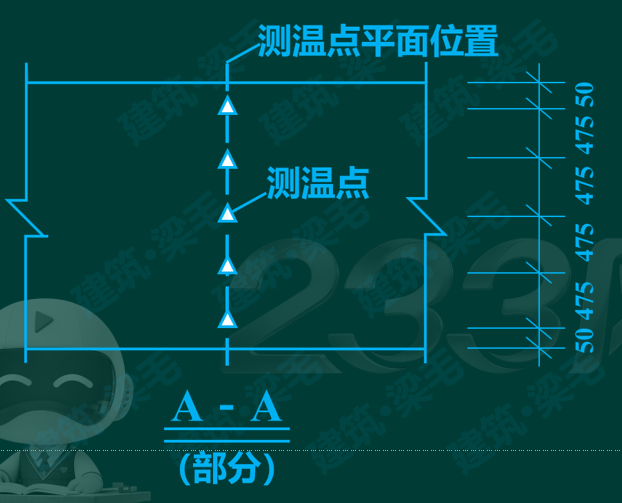

3.竖向测温点位置布置如下：

你可能感兴趣的试题

1 【背景资料】
某工程项目部根据住房城乡建设部办公厅2024年8月30日《建筑施工模板安全技术规范（修订征求意见稿）》，制定的《模板施工方案》中规定有：
（1）模板选用15㎜厚木胶合板，木枋格栅、围檩；
（2）水平模板支撑采用碗扣式钢管脚手架，顶部设置可调托撑；

（3）碗扣式脚手架钢管材料为Q235级，高度超过4m，模板支撑架安全等级按Ⅰ级要求设计；
（4）模板及其支架的设计中考虑了下列各项荷载：
①模板或模板和其支撑自重标准值（G_1k）
②新浇混凝土自重标准值（G_2k）
③钢筋自重标准值（G_3k）
④新浇混凝土作用于模板的侧压力标准值（G_4k）

⑤施工人员及设备产生的荷载标准值（Q_1k）
⑥混凝土下料对模板产生的水平荷载标准值（Q_2k）
⑦混凝土浇筑时对模板支架产生的附加水平荷载标准值（Q_3k）
⑧风荷载的标准值（按重现期为10年的基本风压标准要求换算得到）（Q_4k）

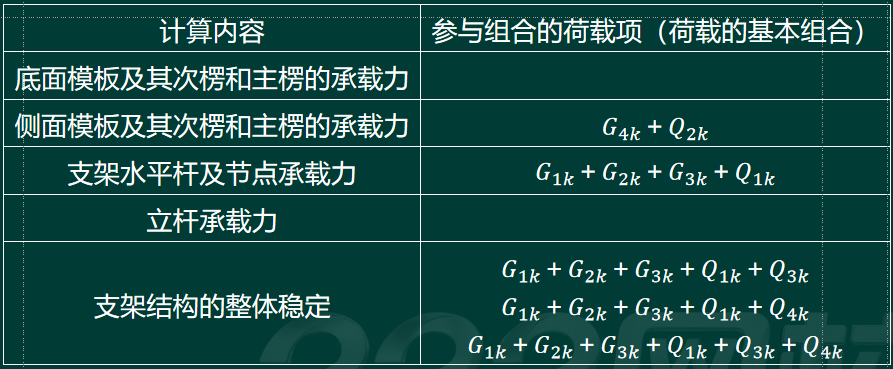

进行各项模板设计时，参与模板及支架承载力计算的荷载项见表。

注：1、计算承载能力时，应按表中所列各项荷载应采用荷载设计值组合后的最不利值；
  2、表中的＋只表示参与组合的荷载项，不是指代数相加。

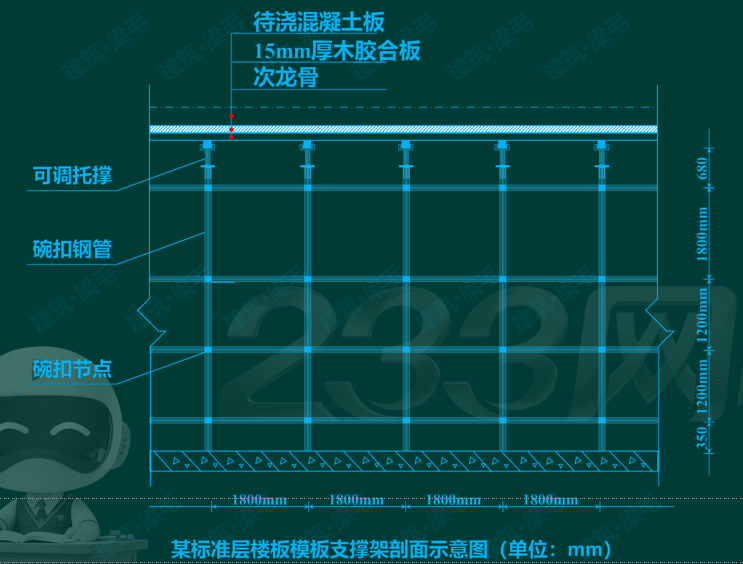

项目部根据《建筑施工碗扣式钢管脚手架安全技术规范》JGJ 166-2016绘制的标准层楼板模板支撑架设计剖面示意图如图（资料中未说明条件及因素均视为符合要求）：

【问题】
1.写出表中其他模板与支架承载力计算内容项目的参与荷载项。（如：支架水平杆及节点承载力：G_1k＋G_2k＋G_3k＋Q_1k）
2.指出图中模板支撑架剖面图中的错误之处。

查看解析 在线模考

2 【背景资料】
某工程……项目经理部编制的《屋面工程施工方案》中规定：

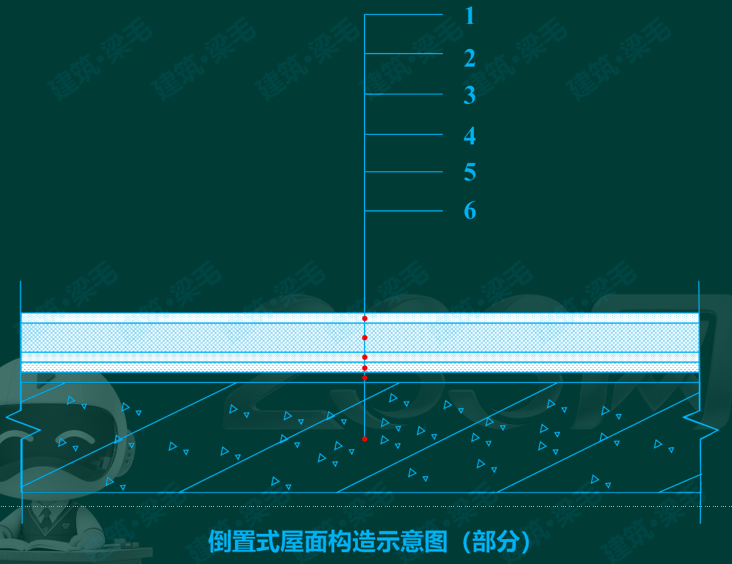

工程采用倒置式屋面，屋面构造层包括防水层、保温层、找平层、找坡层、结构层和保护层。构造示意图如下：

【问题】
1.写出图1中屋面构造层1-6对应的名称。

查看解析 在线模考

3 【背景资料】
某新建工程，建筑总高20m。建设单位与某施工总承包单位签订了施工总承包合同。

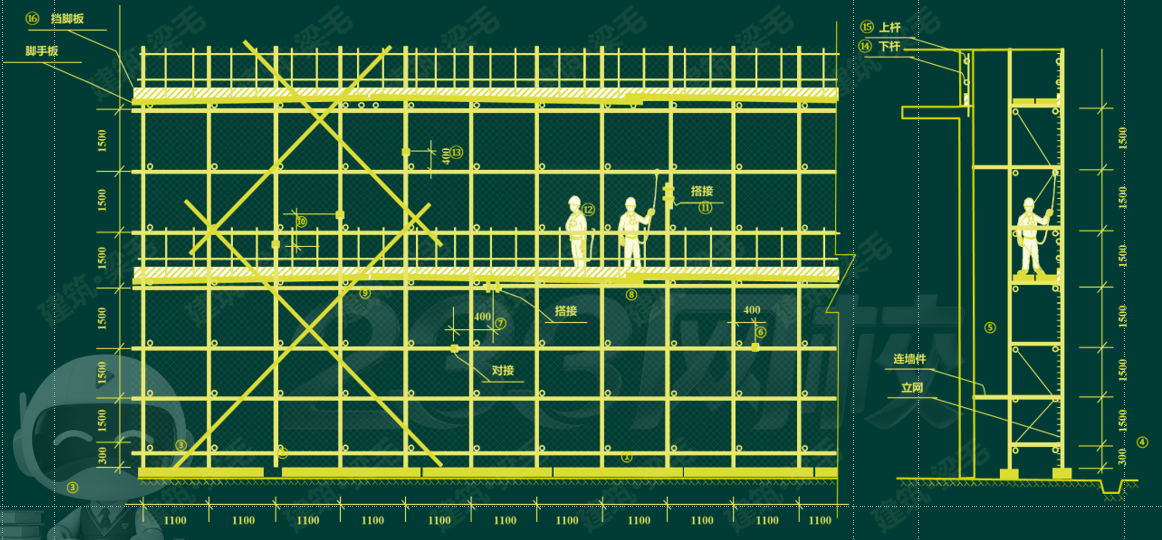

外装修施工时，施工单位搭设了扣件式钢管脚手架（如图）。架体搭设完成后进行了验收检查，并提出了整改意见。
