简答题【背景资料】
某工程项目部根据住房城乡建设部办公厅2024年8月30日《建筑施工模板安全技术规范（修订征求意见稿）》，制定的《模板施工方案》中规定有：
（1）模板选用15㎜厚木胶合板，木枋格栅、围檩；
（2）水平模板支撑采用碗扣式钢管脚手架，顶部设置可调托撑；

（3）碗扣式脚手架钢管材料为Q235级，高度超过4m，模板支撑架安全等级按Ⅰ级要求设计；
（4）模板及其支架的设计中考虑了下列各项荷载：
①模板或模板和其支撑自重标准值（G_1k）
②新浇混凝土自重标准值（G_2k）
③钢筋自重标准值（G_3k）
④新浇混凝土作用于模板的侧压力标准值（G_4k）

⑤施工人员及设备产生的荷载标准值（Q_1k）
⑥混凝土下料对模板产生的水平荷载标准值（Q_2k）
⑦混凝土浇筑时对模板支架产生的附加水平荷载标准值（Q_3k）
⑧风荷载的标准值（按重现期为10年的基本风压标准要求换算得到）（Q_4k）
进行各项模板设计时，参与模板及支架承载力计算的荷载项见表。

注：1、计算承载能力时，应按表中所列各项荷载应采用荷载设计值组合后的最不利值；
2、表中的＋只表示参与组合的荷载项，不是指代数相加。

项目部根据《建筑施工碗扣式钢管脚手架安全技术规范》JGJ 166-2016绘制的标准层楼板模板支撑架设计剖面示意图如图（资料中未说明条件及因素均视为符合要求）：

【问题】
1.写出表中其他模板与支架承载力计算内容项目的参与荷载项。（如：支架水平杆及节点承载力：G_1k＋G_2k＋G_3k＋Q_1k）
2.指出图中模板支撑架剖面图中的错误之处。

参考答案：暂无进入在线模考

1.模板与支架承载力计算内容项目的参与荷载项如下：
（1）底面模板及其次楞和主楞的承载力：G1k＋G2k＋G3k＋Q1k
（2）立杆承载力：G1k＋G2k＋G3k＋Q1k＋Q4k
2.错误之处一：立杆底部无垫板；（或：立杆直接设置在楼板上）
（理由：混凝土结构层上的立杆底部应设置底座或垫板。）
错误之处二：立杆间距过大；
（理由：当立杆采用Q235级材质钢管时，立杆间距不应大于1.5m。图中立杆间距1800mm，超过规范的要求）

错误之处三：立杆之间未设置竖向斜撑杆或剪刀撑。
（理由：安全等级为I级的模板支撑架应在架体周边、内部纵向和横向每隔4m～6m各设置一道竖向斜撑杆；当采用钢管扣件剪刀撑代替竖向斜撑杆时，安全等级为I级的模板支撑架应在架体周边、内部纵向和横向每隔不大于6m设置一道竖向钢管扣件剪刀撑）
错误之处四：架体顶层两步距间距过大。
（理由：对安全等级为I级的模板支撑架，架体顶层两步距应比标准步距缩小至少一个节点间距）

错误之处五：立杆顶端可调托撑伸出顶层水平杆的悬臂长度超过规范要求。
（理由：立杆顶端可调托撑伸出顶层水平杆的悬臂长度不应超过650mm。）
错误之处六：可调托撑螺杆插入立杆的长度未达到规范要求。
（理由：可调托撑螺杆插入立杆的长度不得小于150mm。）

《建筑施工碗扣式钢管脚手架安全技术规范》JGJ 166-2016延伸：
6.1.1 脚手架地基应符合下列规定：
3 混凝土结构层上的立杆底部应设置底座或垫板；
6.1.3 脚手架的水平杆应按步距沿纵向和横向连续设置，不得缺失。在立杆的底部碗扣处应设置一道纵向水平杆、横向水平杆作为扫地杆，扫地杆距离地面高度不应超过400mm，水平杆和扫地杆应与相邻立杆连接牢固。

6.3.3 立杆顶端可调托撑伸出顶层水平杆的悬臂长度不应超过650mm。可调托撑和可调底座螺杆插入立杆的长度不得小于150mm。
6.3.5 水平杆步距应通过设计计算确定，并应符合下列规定：
1 步距应通过立杆碗扣节点间距均匀设置；
2 当立杆采用Q235级材质钢管时，步距不应大于1.8m；
3 当立杆采用Q345级材质钢管时，步距不应大于2.0m；
4 对安全等级为I级的模板支撑架，架体顶层两步距应比标准步距缩小至少一个节点间距，但立杆稳定性计算时的立杆计算长度应采用标准步距。

6.3.6 立杆间距应通过设计计算确定，并应符合下列规定：
1 当立杆采用Q235级材质钢管时，立杆间距不应大于1.5m；
2 当立杆采用Q345级材质钢管时，立杆间距不应大于1.8m。

6.3.9 当采用钢管扣件剪刀撑代替竖向斜撑杆时，应符合下列规定：
1 安全等级为I级的模板支撑架应在架体周边、内部纵向和横向每隔不大于6m设置一道竖向钢管扣件剪刀撑；
2 安全等级为Ⅱ级的模板支撑架应在架体周边、内部纵向和横向每隔不大于9m设置一道竖向钢管扣件剪刀撑；
3 每道竖向剪刀撑应连续设置，剪刀撑的宽度宜为6m～9m。

你可能感兴趣的试题

1【背景资料】
某工程……项目经理部编制的《屋面工程施工方案》中规定：
工程采用倒置式屋面，屋面构造层包括防水层、保温层、找平层、找坡层、结构层和保护层。构造示意图如下：

【问题】
1.写出图1中屋面构造层1-6对应的名称。

点击查看答案进入在线模考

2【背景资料】
某新建工程，建筑总高20m。建设单位与某施工总承包单位签订了施工总承包合同。
外装修施工时，施工单位搭设了扣件式钢管脚手架（如图）。架体搭设完成后进行了验收检查，并提出了整改意见。

【问题】
1.指出背景资料中脚手架搭设的错误之处。

点击查看答案进入在线模考

3【背景资料】
某酒店工程……

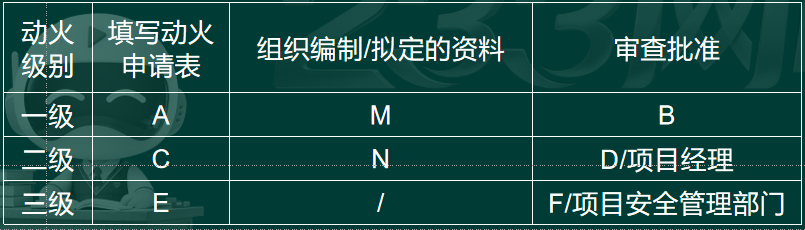

项目技术负责人就施工现场动火审批程序(见表)向施工管理人员进行技术交底，特别强调了动火证当日开具、当日有效。
