背景资料：
某通信光缆线路工程包括架空线路和直埋线路两部分，合同工期为 45 天。项目部分解的工作名称、工作代号、各项工作的持续时间及施工费的日开支量如下表所示，项目部编制的进度计划部分如下图所示：  


施工过程中，项目部在第 24 天检查工程进度时发现，A、B、C、D、G 工作已完成，E、H 工作还没有开始，此时，项目部的实际开支额为 300000 元。  
【问题】
1、补充完整上表中各项工作的紧前工作和紧后工作。
2、只设一个开始节点，补充完整项目部编制的进度计划图。
3、计算本工程原进度计划的计算工期，并指出第 24 天出现工作延误时的关键工作和关键路径。
4、计算原计划网络图中 B、E 工作的时间参数。
5、如果各项工作均按最早开始时间开始施工，计算第 24 天的BCWS、BCWP。
6、计算第 24 天的CV、SV，并指出项目部应采取何种措施，以保证工程按期完成。

1、
各项工作的紧前、紧后工作如下表所示

2、

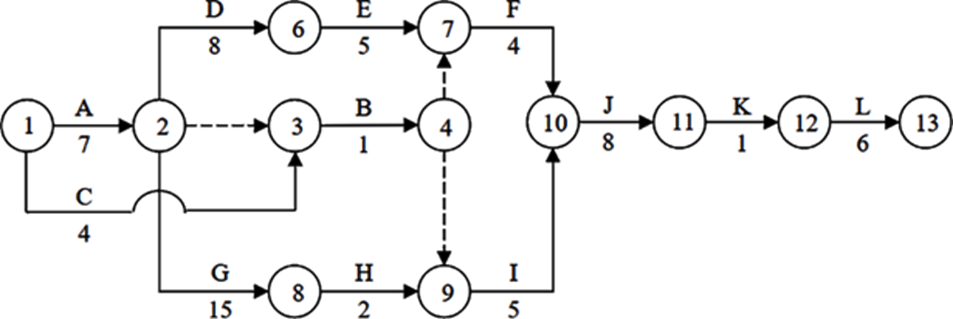

完整的进度计划图如下图所示：

3、
本工程原进度计划的计算工期Tc＝44 天；
24 天出现工作延误时的关键工作为：
A、D、E、F、J、K、L，关键路径为 A-D-E-F-J-K-L。
4、
原计划网络图中 B、E 工作的时间参数如下：

5、
第 24 天的BCWS、BCWP：
BCWS24＝BCWS A24＋BCWS B24＋BCWS C24＋BCWS D24＋BCWS E24＋BCWS F24＋BCWS G24＋BCWS H24
＝7×1000＋1×100＋4×3000＋8×6000＋5×5000＋4×10000＋15×15000＋2×5000＝367100 元
BCWP24＝BCWP A24＋BCWP B24＋BCWP C24＋BCWP D24＋BCWP G24
＝7×1000＋1×100＋4×3000＋8×6000＋15×15000
＝292100 元
ACWP24＝300000 元
6、
第 24 天的CV、SV 及应采取的相应措施：
CV24＝BCWP24－ACWP24＝292100－300000＝－7900 元＜0
SV24＝BCWP24－BCWS24＝292100－367100＝－75000 元＜0
BCWP＜ACWP＜BCWS，CV＜0，SV＜0，体现为效率较低，进度较慢，投入超前，应采取的措施是：增加高效人员投入。
