某钢铁企业计划新建一座现代化大型高炉，设计容积为3200m³，采用全钢结构体系，由炉体框架、炉壳、冷却设备及附属设施组成。该项目地处沿海工业区，地质条件复杂，施工期间需考虑季风气候影响，同时需确保高精度安装以满足高炉长期稳定运行的要求。
施工过程中，项目部采用分段吊装与模块化拼装相结合的施工方案。炉体框架分为下部框架、上部框架和炉顶钢架三部分，采用高强度螺栓连接与焊接混合工艺。
施工过程中，项目部采用分段吊装与模块化拼装相结合的施工方案。炉体框架分为下部框架、上部框架和炉顶钢架三部分，采用高强度螺栓连接与焊接混合工艺。
炉壳与风口装置进风系统的安装示意图如下。

炉壳安装选用正装法，自下而上分段吊装，每带炉壳就位后需进行严格的几何尺寸检测。由于炉壳直径较大（炉腰段直径达12.5m），施工时需设置临时支撑结构，并同步安装测量塔架和活动测量桥，以确保安装精度。
在冷却设备安装阶段，发现部分冷却壁预组装时存在水管对接偏差，监理单位要求对所有冷却壁管道进行通球试验和压力试验。此外，炉底板焊接后出现局部变形，需重新调整水平度后方可进行炉壳安装。施工团队需在保证质量的前提下，优化工序以追赶受天气影响的工期。
【问题】
1．炉体框架安装时，下部框架立柱的二次灌浆应在什么条件下进行？若灌浆后立柱垂直度仍不满足要求，可能的原因是什么？
2．逐带组装炉壳应分别测量哪些参数？
3．识别炉壳与风口装置进风系统的安装示意图中123456的部位名称。123应如何吊装？
4．冷却壁通球试验时，若试验球无法通过某段管道，但目测无明显堵塞，可能是什么原因？应如何进一步排查和处理？

你可能感兴趣的试题

1 某施工单位承建某南方沿海城市的大型体育馆机电安装工程。合同工期为12个月，于2016年11月10日开工，2017年11月10日竣工。工程主要内容包括：建筑给排水、建筑电气、通风空调、建筑智能化和消防等工程。由于南方沿海空气湿度高、昼夜温差大，夏天地下室结露严重，给焊接、电气调试、油漆、保温等作业的施工质量控制带来困难。
安装公司项目部进场后，依据合同和设计要求，编制了施工组织设计。项目部编制施工组织设计并报安装公司审批，安装公司以施工组织设计中缺少施工准备与资源配置计划为由，要求项目部修改后重新报送，施工组织设计修改后得到安装公司批准。

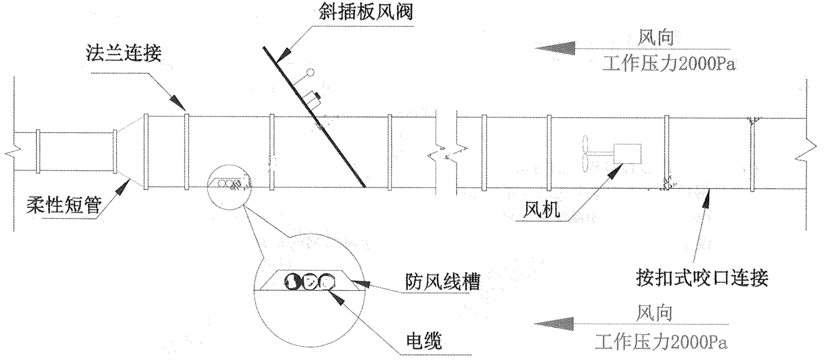

通风与空调系统的风管工作压力为2000Pa。项目部决定风管及部件在现场加工，某段室外金属风管的施工示意图如下图所示，监理工程师机电认为图中的做法存在多处不妥，要求施工单位改正后实施。

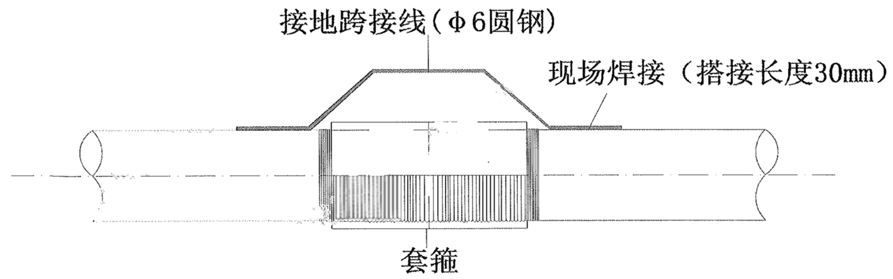

空气处理机组现场组合完毕后，进行了风管的严密性检测，主要检验了风管、部件制作加工后的咬口缝、铆接孔等部位。监理工程师机电在对电气工程进行现场检查时发现，部分电线保护套管（DN25镀锌钢管）的跨接线（如下图所示）不符合规范的要求，要求施工单位进行返工整改。

【问题】
1.施工组织设计中的施工准备包含哪些内容？并分别举例；
2.风管强度试验的试验压力为多少？还应对哪些部位的连接严密性进行检测？
3.指出风管施工示意图中存在的错误并改正。
4.指出电线保护套管的跨接线在设置中存在的错误。如何整改？

查看解析 在线模考

2 某厂办公楼的新建工程在招标时，业主要求本工程按综合单价法计价，建筑中水系统按200万元专业工程暂估价计入机电安装工程报价。经过竞标，A公司中标机电安装工程，B公司中标土建工程，两公司分别与业主签订了施工合同。
A公司中标后，考虑工期紧，劳动力资源不足，征得业主同意，经资格审查和招标，将电梯安装工程分包给C公司。
在施工过程中还发生了以下事件:

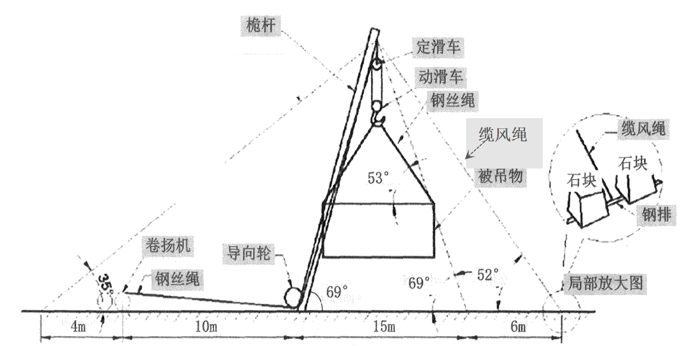

事件1:由于施工条件的限制，现场的大量设备均采用桅杆吊装系统进行吊装，某被吊物的吊装方案如下图所示，在对桅杆系统吊装专项方案进行论证时，遭到了专家的质疑，与会专家提出了针对性的整改意见，要求A单位进行整改。

事件2：电梯安装过程中，因为建设单位采购的一部电梯导轨型号到货错误，需要退换。因此C单位向A单位的项目经理提出了索赔申请，要求补偿因退换导轨造成的经济损失。A单位项目经理回答:“设备是建设单位采购的，与我们无关，你们直接找建设单位要钱”。

【问题】
1.建筑中水系统安装工程暂估价属于什么类型的工程量清单？本工程造价还包括哪些类型的工程量清单？
2.为了预防此吊装系统的失稳，A公司项目部应采取哪些预防措施？
3.指出桅杆吊装示意图中的错误之处，并说明理由。
4.A单位项目经理对于C单位提出索赔的回答是否恰当？说明理由。

查看解析 在线模考

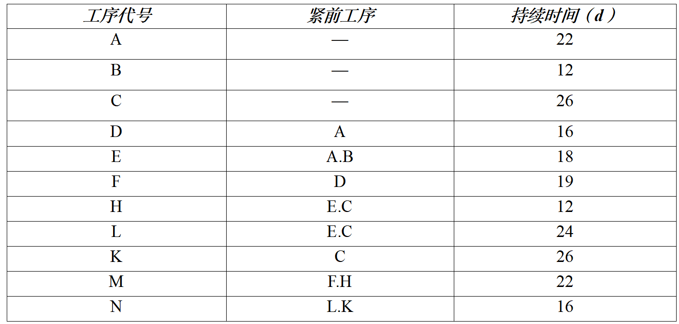

3 某机电安装工程项目，业主与机电安装公司签订了工程合同。在合同中规定：工期提前一天奖励一万元，每拖后一天罚款一万元。通过双方协调编制了网络计划，计划工作逻辑关系及持续时间见下表，并经业主同意。

在计划执行过程中，出现了下列一些情况：
（1）因业主不能及时供应设备，使B延误3天，E延误2天，H延误3天。
（2）因机械发生故障检修，使F延误2天，N延误2天，M延误1天。
（3）因土建设备基础部分重捣，使C延误3天。
（4）因总厂全部停电，使N延误1天。
（5）安装单位在L施工过程中采取了加快施工的技术措施（技术措施费1万元），使L施工缩短了4天。

该工程顺利通过竣工验收以后，项目部留存了一套完整的施工技术档案，另一套施工技术档案移交给了技术档案管理部门进行长期保管。
在项目保修期间，机电安装公司组织技术、质量、经营等有关方面人员对LED泛光照明分部工程进行了技术回访，并做了回访记录，得到了业主的充分认可。
【问题】
1.为机电安装公司绘制双代号网络计划图。计算B、C、H的总时差。
2.分别分析各情况，计算可以补偿的工期。
3.简述施工技术档案的汇编依据。本项目的施工技术档案移交存在什么不足？
4.工程回访的参加人员还应包括哪些？简述技术性回访的作用。
5.竣工档案的保管期限有几种？分别保存多久？
