某机电安装工程项目，业主与机电安装公司签订了工程合同。在合同中规定：工期提前一天奖励一万元，每拖后一天罚款一万元。通过双方协调编制了网络计划，计划工作逻辑关系及持续时间见下表，并经业主同意。

在计划执行过程中，出现了下列一些情况：
（1）因业主不能及时供应设备，使B延误3天，E延误2天，H延误3天。
（2）因机械发生故障检修，使F延误2天，N延误2天，M延误1天。
（3）因土建设备基础部分重捣，使C延误3天。
（4）因总厂全部停电，使N延误1天。
（5）安装单位在L施工过程中采取了加快施工的技术措施（技术措施费1万元），使L施工缩短了4天。

该工程顺利通过竣工验收以后，项目部留存了一套完整的施工技术档案，另一套施工技术档案移交给了技术档案管理部门进行长期保管。
在项目保修期间，机电安装公司组织技术、质量、经营等有关方面人员对LED泛光照明分部工程进行了技术回访，并做了回访记录，得到了业主的充分认可。
【问题】
1.为机电安装公司绘制双代号网络计划图。计算B、C、H的总时差。
2.分别分析各情况，计算可以补偿的工期。
3.简述施工技术档案的汇编依据。本项目的施工技术档案移交存在什么不足？
4.工程回访的参加人员还应包括哪些？简述技术性回访的作用。
5.竣工档案的保管期限有几种？分别保存多久？

答案解析

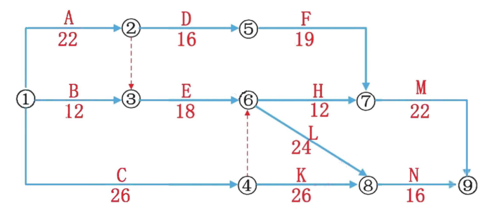

1.

工期=80天，关键线路A→E→L→N
B的总时差=80-（12+18+24+16）=10
C的总时差=80-（26+26+16）=12
H的总时差=80-（22+18+12+22）=6

2.情况1，业主不能及时供应设备，是业主的责任，因为只有E工作在关键线路上，B、H不在关键线路上，旦延误时间没有超过其总时差，所以可以补偿工期2d。
情况2，因机械发生故障检修是施工单位的责任，不能索赔.
情况3，因土建设备基础部分重捣，是业主的责任，但C工作不在关键线路上，且延误3天没有超过总时差，因此不能提出工期补偿要求
情况4，因总厂全部停电是业主应承担的风险责任，且N工作在关键线路上，所以可以补偿工期1d
情况5，采取加快施工的技术措施是施工单位的责任（因为保证进度是施工单位的责任，且工期提前有奖励），不能索赔
可以补偿的工期=2+1=3d

3.1）施工技术档案应按照规范要求及建设、监理单位的要求汇编。
2）本工程的施工技术档案还需要移交给建设单位或运行单位；若份数不足，应优先满足工程移交的需要。

4.1）工程回访的参加人员还应包括机电安装工程项目负责人。
2）技术性回访的作用:主要了解在工程施工过程中所采用的新材料、新技术、新工艺、新设备等的技术性能和使用后的效果，发现问题及时加以补救和解决；便于总结经验，获取科学依据，不断改进完善，为进一步推广创造条件。

5.永久、长期、短期。
永久保管指工程档案无限期地、尽可能长久地保存下去；长期保管指工程档案保存到该工程被彻底拆除；短期保管 指工程档案保存10年以下
