东北地区某博物馆占地面积6.86hm²，地下2层，地上3层，标准层建筑面积3000m²；每层层高均为6m。该博物馆为钢筋混凝土框架结构，耐-考呗网

消防安全案例分析

简答题东北地区某博物馆占地面积6.86hm²，地下2层，地上3层，标准层建筑面积3000m²；每层层高均为6m。
该博物馆为钢筋混凝土框架结构，耐火等级为一级。地下2层为汽车库，地下1层主要功能为文物出入区及博物馆辅助用房、会议室等，其中包括部分区域与2层景观水池中庭连通，中庭部位通过防火卷帘与其他区域进行分隔；首层主要功能为迎宾大厅、观景中庭、陈列展厅、贵宾接待厅等；地上2层为常设展厅；地上3层为网络机房、多媒体教育、图书资料书库等。
2024年12月26日，某消防技术服务机构按规定对该建筑消防设施进行检查与测试，现场检查结果如下：

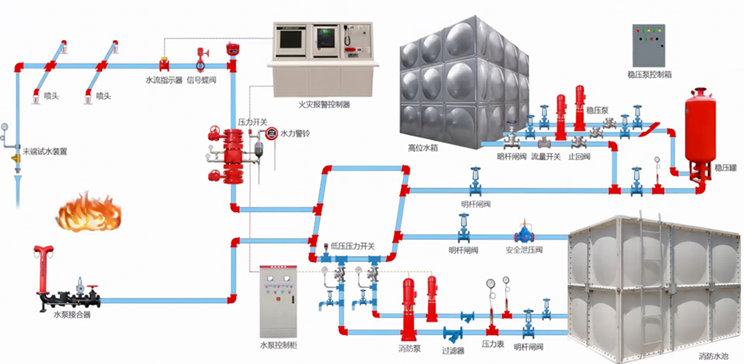

（1）该场所内有吊顶的部位均采用ZSTDY80-68℃洒水喷头，无吊顶部分全部采用 ZSTZ80-68℃洒水喷头，地下1层水泵房内设置1个湿式报警阀控制所有洒水喷头；地下1层卫生间内设置1个末端试水装置，其他楼层设置试水阀。屋顶设置增稳压设施。
（2）检测人员查看末端试水装置压力表示数为0.35MPa，打开末端试水装置，用秒表计时，5min后没有收到喷淋泵的反馈信号，经排查水泵控制柜处于自动状态，水泵及供电均正常。检测人员在排除故障之后重新测试，喷淋泵成功启动，末端试水装置处压力为0.2MPa，查看喷淋泵铭牌，显示额定流量为20L/s。
（3）检测人员对高位消防水箱间进行检查，高位消防水箱材质为钢筋混凝土，测得室温为4℃，打开玻璃管液位计角阀，液位计无水流入，经检查发现补水管关闭，检测人员打开补水管并计时，10h后，水箱补满水。查阅设计文件发现高位消防水箱有效容积为16m³，进水管管径为DN65，出水管管径为 DN100。
该博物馆全楼设置采暖系统并设有室内外消火栓系统、自动喷水灭火系统、气体灭火系统、火灾自动报警系统和建筑灭火器等消防设施。
根据以上材料，回答下列问题（共30分）
1.指出该建筑自动喷水灭火系统火灾危险等级。判断报警阀数量是否符合要求？

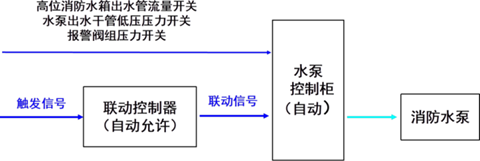

2.分析喷淋泵未启动的原因可能有哪些。
3.判断末端试水的静水压力及工作压力是否符合要求？不符合要求的话原因可能有哪些？
4.该博物馆洒水喷头的选型是否符合要求，并说明理由？
5.判断喷淋泵的额定流量是否符合要求？并说明理由。
6.中庭区域欲采用自动消防炮系统替代原湿式自动喷水灭火系统是否可行，确定该系统的设计流量及持续喷水时间。

参考答案：暂无进入在线模考

1.（1）地下二层汽车库属于中危险II级，其余部分属于中危险级Ⅰ级。
（2）报警阀数量不足。
理由：汽车库部分需要喷头总数为3000÷11.5=261个。
其余每层设置喷头数量应为3000÷12.5=240个。
总喷头数量应为240×4+264=1224个。
报警阀数量应为1224÷800=2个。
2.可能原因：
① 水流指示器前的信号阀未打开。
② 报警阀阀瓣卡阻，未成功开启。
③ 报警管路控制阀关闭或过滤器堵塞。
④ 报警阀压力开关故障。
⑤ 报警阀压力开关至水泵控制柜线路故障。

3.静压符合要求，工作压力不符合要求。
可能原因：
① 消防水泵选型不当，扬程偏小。
② 管道阻力大，水力损失偏大。
③ 管道有漏水。
4.（1）中庭环廊不符合要求。
理由：中庭环廊应采用快速响应喷头。
（2）其余部位均符合要求。
理由：① 属于中危险级Ⅰ级可采用隐蔽式喷头。
② 68℃高于环境最高温度30℃。
③ 净空高度不超过8m，可采用标准流量系数K=80的喷头。
④ 无吊顶区域应采用直立型洒水喷头。
5.不符合要求。
理由：该建筑汽车库区域为中危险级II级，喷水强度不小于8L/（min•m²），作用面积不小于160m²，系统设计流量不小于8×160÷60=21.3L/s。水泵额定流量20L/s＜21.3L/s，喷淋泵额定流量不足。
6.选用自动消防炮灭火系统的方案可行。
理由：该中庭区域净高18m，超过12m。
系统设计流量：单台炮的流量不应小于20L/s，设计流量按同时开启2台确定，即不小于40L/s。
设计持续喷水时间：应不小于1h。
