【背景资料】

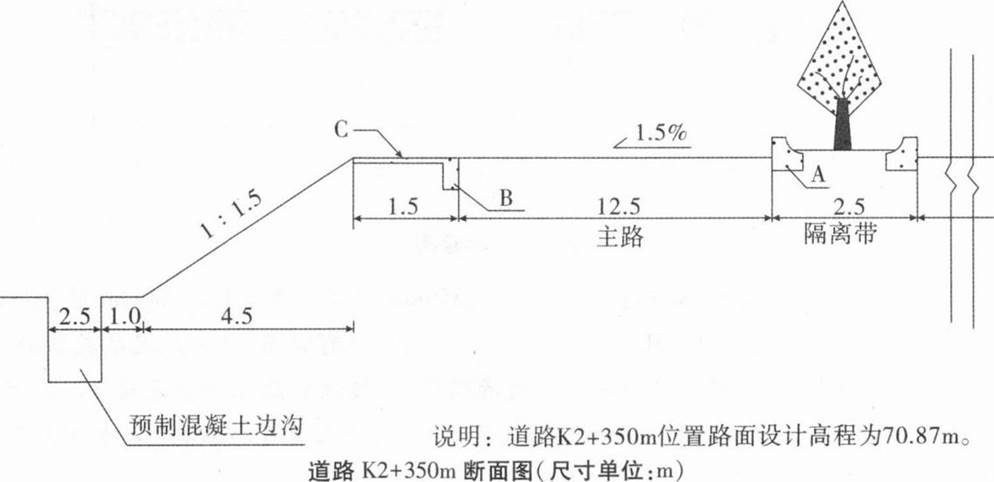

某公司承建一快速路工程，道路中央隔离带宽2.5m，采用A路缘石，路缘石外露0．15m，要求在通车前栽植树木，主路边采用B路缘石。下图为道路工程K2+350m断面图，两侧排水沟为钢筋混凝土预制u形槽，u形槽壁厚0．1m，内部净高1m，现场安装。护坡采用六角护坡砖砌筑。

问题：
1．列式计算道路桩号K2+350m位置边沟底高程(主路及C部位坡度均为1．5％)。
2．本工程中道路附属构筑物中的分项工程有哪些?
3．图中C的名称是什么?在道路中设置C的作用是什么?C属于哪一个分部工程中的分项工程?
4．本工程A、B为哪一种路缘石?根据这两种路缘石的特点，说明本工程为什么采用这两种路缘石。
5．简述两侧排水U形槽施工工序。

查看答案及解析进入在线模考

参考答案

暂无

答案解析

1．70.87-(12.5+1.5)×0.015-4.5／1.5-1=66.66(m)。
2．附属构筑物中的分项工程有路缘石、排水沟、护坡。
3．(1)C的名称是路肩。
(2)设置路肩的作用是保护支撑路面；对边坡进行防护和加固；保护道路的稳定；防止水对路基侵蚀。
(3)C属于路基分部工程中的分项工程。
4．(1)A属于立缘石，B属于平缘石。
(2)理由：中央绿化隔离带有绿化树木，需要经常浇水，利用立缘石可以挡水；因为快速路一般需要路面排水，平缘石排水效果较好。
5．测量放线、沟槽开挖、基础处理、垫层施工、铺筑结合层、U形槽安装、调整(高程、轴线)、u形槽勾缝、外侧回填土。

你可能感兴趣的试题

1 某公司承建供热管道工程，管道为 DN500mm钢管，工作压力 1. 6MPa。管道沿现况道路敷设段采用D2600mm钢筋混凝土管作为套管，泥水平衡机械顶进，套管位于软弱黏土层中，顶进总长
度 421. 8m。顶管与现况道路位置关系如图 3 所示。套管顶进完成后，在套管内安装供热管道，断面布置如图4所示。

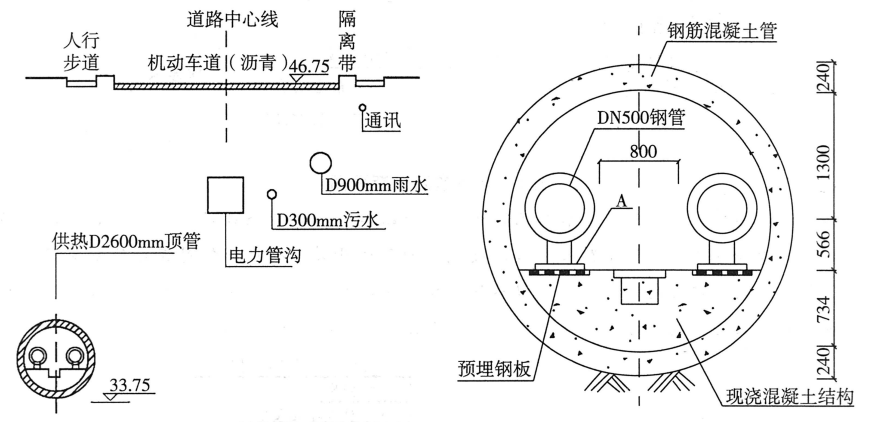

图3 顶管与道路关系示意图图4供热管道安装断面图
项目部编制了顶管施工方案，包含
(1) 在永久检查井处施做工作竖井，后背墙采用1000mm厚现浇钢筋混凝土结构。
(2) 顶管施工流程如下：施工放样→顶进设备安装→机头就位→开洞顶进→B→正常顶进 →机头进入接收井→C。
(3) 在下穿管线地段，采取在管背注浆加固及调整顶进参数等一系列防止市政管线沉降变形的措施，顶管结束后采用水泥砂浆进行触变泥浆置换。
问题：
1. 指出构件A 的名称，简述构件 A 的作用。
2. 顶管临时占路施工需要哪些部门批准?
3. 补充施工工艺流程中工序B、 C 的名称。指出工作竖井内除后背墙外，还应安装哪些主要顶进设施?
4. 顶进过程中压注触变泥浆的作用是什么? 还可以采用哪些措施起到相同的作用? 顶管结束后进行泥浆置换的目的是什么?
5. 在顶进过程中控制哪些顶进参数防止地面沉降?

查看解析在线模考

2 【背景资料】

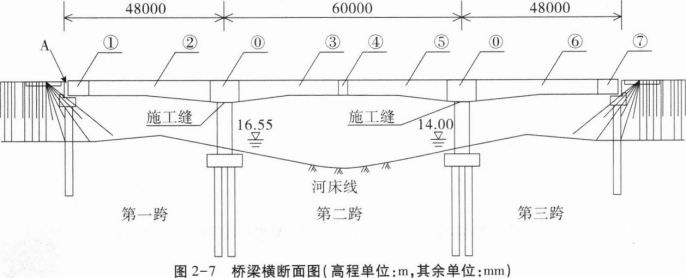

某公司承建一座城市快速路跨河桥梁，桥梁中跨下为通航航道，施工期间航道不中断。桥梁的上部结构采用三跨式预应力混凝土连续刚构，跨径组合为48m+60m+48m；下部结构墩柱基础采用混凝土钻孔灌注桩，重力式U型桥台；桥下河流的最高水位高程为16.55m，常水位高程为14.00m。桥面立面图如图2-7所示。
项目部根据施工环境编制的施工方案如下：
(1)根据河道通航等要求，拟定桥梁上部结构的施工方案，为满足施工进度计划要求，施工时将主桥上部结构划分成⓪、①、②、③等施工区段，采用同步对称施工原则组织施工，主桥上部结构施工区段划分如图2-7所示。
(2)该桥施工时，在墩与上部结构的连接处设置了施工缝。
(3)在河流两侧，上部结构采用碗扣式满堂支架进行施工。施工单位使用相关机械对两侧桥台附近地面进行了处理，支架立柱设于垫木上，支架搭设完成后采用沙袋进行预压，进行沉降观测。
(4)根据桥梁地质、水位、通航等要求，承台采用围堰施工，确定了围堰的高程。桩基础在施工过程后，检查了孔径、孔深、孔位等项目，合格后吊放钢筋笼、安放导管，进行水下混凝土的灌注。

问题：
1．写出A的名称及作用，该连续刚构桥梁是按照何种分类方式划分的?
2．根据图2-7，写出桥梁施工顺序。(用序号和“→”表示，当同时施工时，请将相应序号并列排列)
3．图2-7中施工缝处该如何处理?
4．施工方案(3)中涉及的施工机械有哪些?根据《钢管满堂支架预压技术规程》 JGJ/T 194—2009 要求，写出沉降观测的合格标准。
5．围堰的高程至少为多少米?补充桩基成孔后的检验项目。

查看解析在线模考

3 【背景资料】

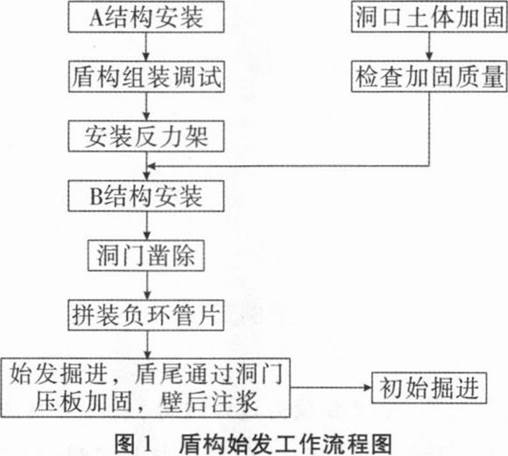

某市地铁三号线二标段省博物馆站～文化宫站盾构区间拟采用2台小型泥水式盾构机施工，由文化宫站下井组装调试向省博物馆站始发掘进，在省博物馆站解体、吊出退场。区间线路左右两线起讫里程均为DK14+685．544～DK15+845．944。盾构机主要穿越地层为粘土、粉质粘土、粉土、粉砂、中砂，地质详勘报告揭示围岩自稳力差。施工单位根据施工方案对工作井周边进行了施工相关的平面布置，包括临时房屋、集泥坑、材料仓库、材料堆场、料具间等设施。施工方案中明确了始发掘进的工艺流程，如图1所示。

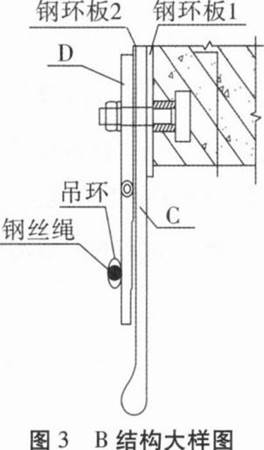

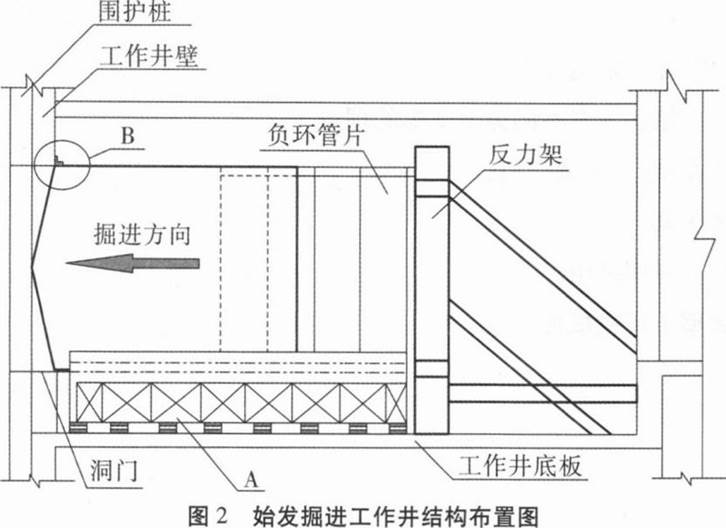

始发掘进工作井结构布置如图2所示。B结构大样图如图3所示。
