公路工程管理与实务

简答题背景资料：

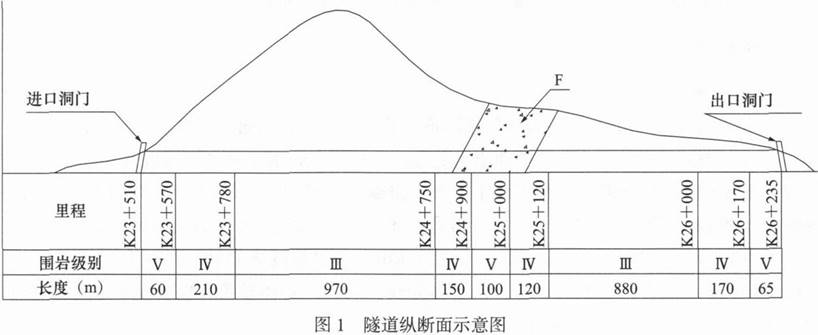

某施工单位承建一山岭隧道工程，该隧道为分离式双向四车道公路隧道，起讫桩号K23+510～K26+235，全长2725m。岩性为砂岩、页岩互层，节理发育，有一条F断层破碎带，地下水较丰富。隧道埋深18～570m，左、右洞间距30m，地质情况相同，围岩级别分布如图1所示。

该隧道设计支护结构为复合式衬砌，即：喷锚初期支护加二次混凝土衬砌，Ⅳ、Ⅴ级围岩设钢支撑和仰拱。本工程合同工期为22个月，施工过程中发生如下事件：
事件一：施工单位决定按进、出口两个工区组织施工，左洞进、出口同时进洞施工，采用钻爆法开挖，模板台车衬砌。施工组织设计中，明确了开挖支护月进度指标为：Ⅲ级围岩135m／月，Ⅳ级围岩95m／月，Ⅴ级围岩50m／月；施工准备2个月，左、右洞错开施工，右洞开工滞后左洞1个月，二衬滞后开挖支护1个月，沟槽及路面工期3个月，贯通里程桩号设定在K24+900。在设计无变更情况下，满足合同工期要求，安全优质完成该工程。

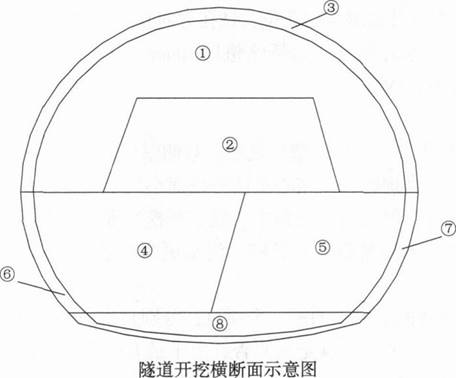

事件二：隧道开挖过程中，某些段落施工单位采用环形开挖留核心土法开挖，该方法包括以下工序：①上台阶环形开挖；②核心土开挖；③上部初期支护；④左侧下台阶开挖；⑤右侧下台阶开挖；⑥左侧下部初期支护；⑦右侧下部初期支护；⑧仰拱开挖、支护。部分工序位置如图2所示。

事件三：为了确保施工安全，隧道监控量测工作根据控制基准建立预警机制，设计极限位移值为90mm。经过监测，实际位移值为30mm。
事件四：由于管理人员安全意识薄弱，隧道开挖过程中未严格按照安全要求进行及时支护，存在生产安全重大事故隐患，监理单位要求施工单位组织编写重大事故隐患治理方案。同时也组织经验丰富的人员严格按照“两项达标”、“四项严禁”、“五项制度”的总目标。
对其他项目开展了安全生产事故隐患排查治理活动，编制了安全专项方案和应急预案，落实工程项目安全生产主体责任和相关单位的安全管理责任，明确应急物资装备保障。
4月3日上午，隧道开挖时，出现涌水事故，当场导致死亡2人，重伤12人，经补报并核实，截止4月5日，确认累计死亡达3人。
问题：
1．根据背景资料，计算各级围岩总长及所占比例(以百分比表示，四舍五入，小数点后保留一位)。
2．分别写出适用于该隧道Ⅲ、Ⅳ级围岩的施工方法。
3．针对事件一，计算隧道施工工期(单位：月，小数点后保留一位)。
4．针对事件二，复制图2至答题卡上，在图中按环形开挖留核心土法补充开挖线，并在图中填写工序①和②的位置；并写出工序①～⑧的正确排序(以“②→③→⑥→……”格式作答)。
5．请判断事件三的位移管理级别，并阐述项目部的管理状态。
6．背景中，“两项达标”、“四项严禁”、“五项制度”的总目标中“两项达标”包括哪些内容？

参考答案：暂无进入在线模考

【第1问】
1-1.Ⅲ级围岩长=970+880=1850m，占67.9％；
1-2.Ⅳ级围岩长=210+150+120+170=650m，占23.9％；
1-3.Ⅴ级围岩长=60+100+65=225m，占8.3％。
【第2问】
2-1.Ⅲ级围岩采用全断面法、台阶法。
2-2.Ⅳ级围岩采用台阶法。
【第3问】
左洞进口工区开挖支护所需工期：970／135+(210+150)／95+60／50=12.2个月。
左洞出口工区开挖支护所需工期：880／135+(120+170)／95+(100+65)／50=12.9个月。
施工工期：以右洞为控制工期，准备2+滞后1+12.9+二衬1+沟槽路面3=19.9个月。

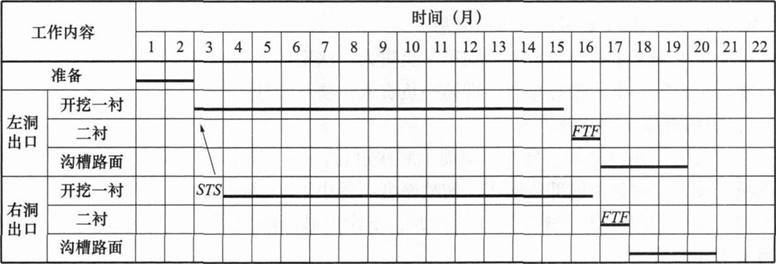

搭接关系参见以下横道图：

【第4问】

各工序正确排序为：①→③→②→④→⑥→⑤→⑦→⑧。
【第5问】

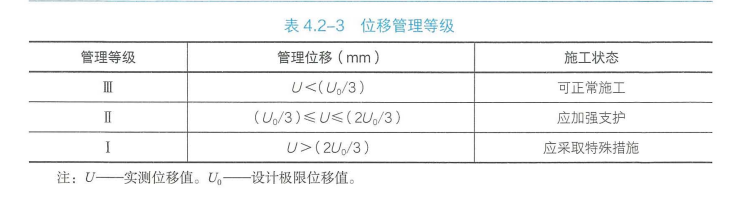

5-1.因为实际位移=1/3设计极限位移，所以管理等级为Ⅱ级。
5-2.施工状态应为加强支护。

【第6问】①施工人员管理达标；②施工现场安全防护达标。
扩充：
四项严禁：
（1）严禁在泥石流区、滑坡体、洪水位下等危险区域设置施工驻地。
（2）严禁违规进行挖孔桩作业，钻孔确有困难的不良地质区，设计单位要进行专项安全设计并按设计变更规定，经批准后实施。
（3）严禁长大隧道无超前预报和监控量测措施施工。
（4）严禁违规立体交叉作业。
五项制度：
（1）施工现场危险告知制度。
（2）施工安全监理制度。
（3）专项施工方案审查制度。
（4）设备进场验收登记制度。
（5）安全生产费用保障制度。
