Ⅱ管道和设备工程
管道工程有关背景资料如下：
1.某娱乐中心共两层，外墙厚度370mm。喷淋立管的中心线至墙壁的安装距离为250mm。该建筑的自动喷淋消防工程的平面图、系统图等如题5-Ⅱ-1图～题5-Ⅱ-3图所示。系统户外设有阀门井，内设消防水泵接合器，各层均设自动排气阀、丝扣自动泄水阀、信号蝶阀、水流指示器。



说明：
1.如图所示为某娱乐中心消防自动喷淋系统平面图、系统图和详图。管道系统工作压力为1.0MPa。图中平面尺寸均以“mm”计；标高以“m”计。
2.管道采用镀锌无缝钢管，管件采用碳钢成品螺纹管件，管道支架为现场制作安装。
3.消防水泵接合器为SQX100地下式安装，ZSJZ•F水流指示器DN100与管道采用法兰连接，消防专用信号蝶阀BWSX100,自动泄水阀DN50,ZP—88铜制自动排气阀，DN25等阀门与管道的连接均为螺纹连接。
4.DN25的水喷淋头为下垂式安装，距离顶部供水横支管的距离为0.3m。
5.消防自动喷淋管网安装完毕进行水压试验和水冲洗。
2.假设消防管网工程量如下：
管道DN10035m、DN5020m、DN3230m、DN2560m,消防水泵接合器2套，ZSJZ•F水流指示器为DN1002个，消防专用信号蝶阀2个，ZP—88铜制自动排气阀2个，丝扣自动泄水阀2个，喷淋头26个，管道支架120kg,水灭火控制装置调试2点。
3.消防管道工程相关分部分项工程量清单项目的统一编码见题5-Ⅱ-1表。
4.DN25水喷淋管道的相关定额见题5-Ⅱ-2表。


问题：
1.根据现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024的规定，按照题5-Ⅱ-1图~题5-Ⅱ-3图所示内容，列式计算水喷淋消防管道的清单工程量。
2.根据背景资料2、3,以及题中规定的管道安装技术要求，编列出管道、管道支架、消防水泵接合器、水流指示器、阀门、水喷淋头以及自动喷淋系统调试的分部分项工程量清单，填入题5-Ⅱ-3表中。
3.根据现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024、《建设工程工程量清单计价标准》GB/T50500—2024规定，按照背景资料4中的相关定额数据，列式计算DN25水喷淋管安装项目的综合单价。
4.厂区综合楼消防工程单位工程招标控制价中的分部分项工程费为216.70万元，中标人投标报价中的分部分项工程费为198.45万元。在施工过程中，发包人向承包人提出增加安装5套消防水泵接合器的工程变更，消防水泵接合器由承包方采购。合同约定：招标工程量清单中没有适用的类似项目，按照现行国家标准《建设工程工程量清单计价标准》GB/T50500—2024规定和消防工程的报价浮动率确定清单综合单价。经查当地工程造价管理机构发布的消防水泵接合器安装定额价目表为476.42元，其中人工费274.59元；消防水泵接合器安装定额未计价主要材料费为504元/套。列式计算消防水泵接合器安装项目的清单综合单价。

答案解析

问题1:
计算自动喷淋系统管道的分部分项清单工程量：
1.DN100水喷淋钢管：[2.2+0.37+(3.9+4.5+1.4)+0.63+3.6+2.9]+3+[1.1+(1.4-0.4)]×2+(0.63-0.25+3.6+2.9)=33.58(m)
2.DN80水喷淋钢管：4.9×2=9.8(m)
3.DN70水喷淋钢管：1×2=2(m)
4.DN50水喷淋钢管：[2.4+(3.9-1.8)+3.6]×2=16.2(m)
5.DN40水喷淋钢管：3.6×2=7.2(m)
6.DN32水喷淋钢管：(3×3+1.9+2.9)×2=27.6(m)
7.DN25水喷淋钢管：
(2.9×3+3×3+1+1.8+3.6)×2=48.2(m)
0.3×(4×3+3)×2=9(m)
合计：48.2+9=57.2(m)
问题2:

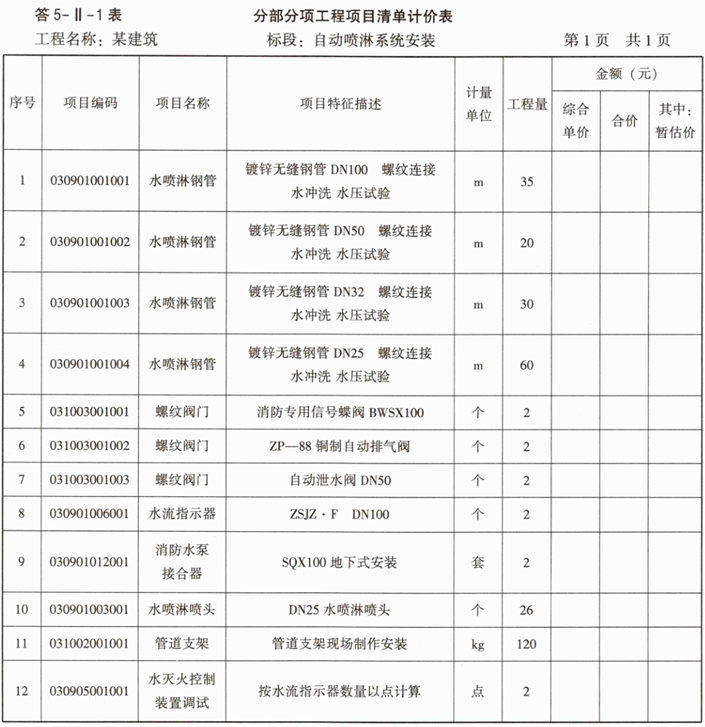

问题3:
DN25水喷淋管安装项目的综合单价=[205.66×(1+50%+30%)+10.33+5.35]÷10+1.02×5.63+0.723×8.37+[285.89×(1+50%+30%)+129.54+11.28]÷100=52.94(元)
问题4:
报价浮动率=1-(198.45÷216.70)=8.42%
消防水泵接合器综合单价=[476.42+274.59×(50%+30%)+504]×(1-8.42%)=1200.09×(1-8.42%)=1099.04(元)
