Ⅲ电气和自动化控制工程
工程背景资料如下：
1.某氮气站动力安装工程图如题5-Ⅲ-1图所示。

说明：
1.PD1、PD2均为定型动力配电箱，落地式安装，其尺寸为900mm×2000mm×600mm(宽×高×厚)。基础型钢用10号槽钢制作，其重量为10kg/m。
2.PD1至PD2电缆沿桥架敷设，其余电缆、电线均穿钢管敷设，埋地钢管标准高为-0.2m。埋地钢管至动力配电箱出口处高出地平面+0.1m。
3.4台设备基础标高均为+0.300m,至设备电机处的钢管管口高出基础面0.2m,均连接1根长0.8m同管径的金属软管。
4.连接电机处，出管口后电线、电缆的全部预留长度为1m。电缆头为户内干包式，配电箱内的电力电缆头需要预留最小检修长度。穿电缆保护管的电缆不计附加长度。
5.电缆桥架(200mm×100mm)的水平长度为22m。
6.电缆保护管水平长度见图中括号内数字，单位为“m”。
7.接地母线采用40mm×4mm镀锌扁钢，埋深0.7m,由室外进入外墙皮后的水平长度为0.5m,出地面后至配电箱内的长度为0.8m,室内外地平面高差0.3m。
8.接地电阻要求小于4Ω。
9.题5-Ⅲ-1表中数据为计算该动力安装工程的相关费用。
2.该工程的相关定额、主材单价及损耗率见题5-Ⅲ-1表。

3.该工程的人工费单价(综合普工、一般技工和高级技工)为100元/工日，管理费和利润分别按人工费的55%和45%计算。
4.相关分部分项工程量清单编码及项目名称见题5-Ⅲ-2表。

问题：
1.根据图示内容和现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024的规定，列式计算电缆保护管、电缆敷设、电缆桥架、接地母线、配管、配线的工程量。
2.依据现行国家标准《通用安装工程工程量计算标准》GB/T50856—2024的规定和所给出的项目编码，填写题5-Ⅲ-3表“分部分项工程项目清单计价表”。
3.据定额表，列式计算配电箱综合单价(包含本体安装和基础槽钢制作安装)。


答案解析

问题1:
1.钢管φ25工程量计算：10+7+(0.2+0.1)×2+(0.2+0.3+0.2)×2=19(m)
2.钢管φ40工程量计算：8+12+(0.2+0.1)×2+(0.2+0.3+0.2)×2=22(m)
3.配线BV4mm²工程量计算：
{10+7+(0.2+0.1)×2+(0.2+0.3+0.2)×2+[1+(0.9+2)]×2}×4=26.8×4=107.20(m)
(两个预留规则，电机处出管口后、配电箱盘面尺寸半周长)
4.电缆YJV4×16工程量计算：
8+12+(0.2+0.1)×2+(0.2+0.3+0.2)×2+(1+2+1.5)×2=31(m)
5.电缆桥架200×100工程量计算：22+[3-(2+0.1)]×2=23.80(m)
6.电缆YJV4×50工程量计算：
22+[3-(2+0.1)]×2+(0.9+2+1.5)×2=32.60(m)
(1.5m是每个电力电缆头预留的最小检修余量)
考虑2.5%的附加长度，总长度为32.60×(1+2.5%)=33.42(m)
7.接地母线工程量计算：
接地母线图示长度=0.8+0.3+0.7+0.5+2+5+5=14.30(m)
考虑3.9%的附加长度，总长度为=14.30×1.039=14.86(m)
问题2:

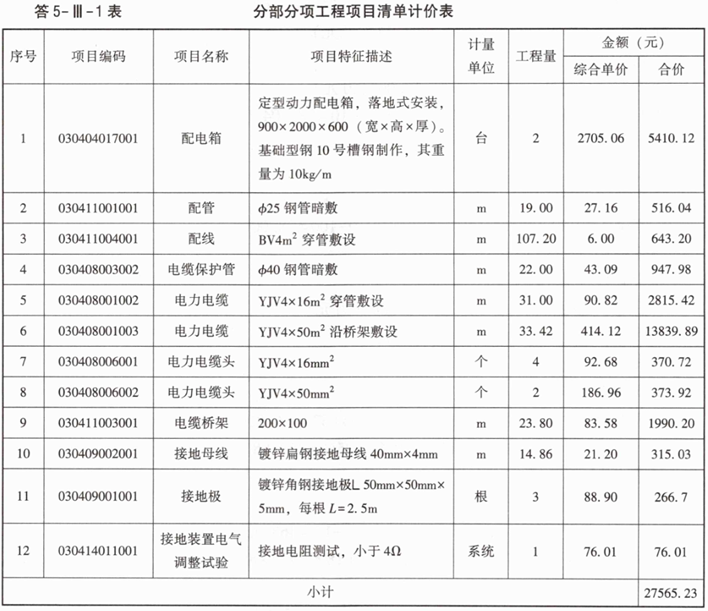

问题3:
配电箱综合单价=[69.66×(1+55%+45%)+31.83]+2000+[5.02×(1+55%+45%)+1.32+0.41]×30+30×1.05×3.5+[9.62×(16+55%+45%)+3.35+0.93]×3=2705.06(元)
