根据材料，回答题。
某风电场升压站的110kV主接线采用变压器线路组接线，一台主变压器容量为100MVA，主变压器短路阻抗10．5％，110kV配电装置采用屋外敞开式，升压站地处1000m以下，站区属多雷区。

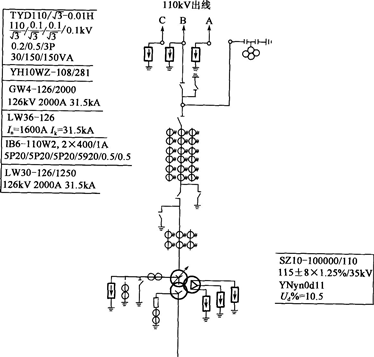

该站110kV侧主接线简图如下，请问接线图中有几处设计错误?并简要说明原因。（　　）

A．1处

B．2处

C．3处

D．4处

查看答案及解析进入在线模考

参考答案

答案解析

《高压配电装置设计技术规程》(DL／T 5352--2006)第5．1．7条、《电力工程电气设计手册》(电气一次部分)P71“第2-8节主接线中的设备配置”。
1)第5．1．7条：66kV及以上的配电装置，……，线路隔离开关靠线路侧，……，应配置接地开关。
2)三一(3)：当需要监视和检测线路侧有无电压时，出线侧的一相上应装设电压互感器。
3)五一(5)：三绕组变压器低压侧的一相上宜设置一台避雷器。
