单选题
发输变电专业知识
2014-10-22

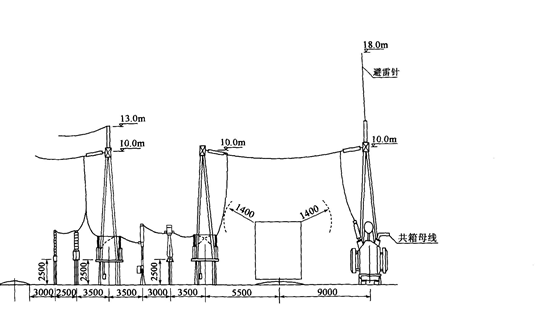

图为风压站的断面图，该站的土壤电阻率ρ=500Ω·m，请问图中布置上有几处设计错误?并简要说明原因。（ ）
A．1处
B．2处
C．3处
D．4处
解答过程：
解答过程：
参考答案
C
答案解析
《高压配电装置设计技术规程》(DL／T 5352--2006)第8．1．1条及表8．1．1。
1)第5．1．7条：设备运输时，其设备外廓至无遮拦带电部分之间的距离为B1，即1750mm。
2)参考图8．1．1-3：电流互感器与断路器位置有误，隔离开关出线后应先接断路器，再接入电流互感器。
《交流电气装置的过电压保护和绝缘配合》(DL／T 620--1997)第7．1．8条。
3)第7．1．8条：当土壤电阻率大于350Ω·m时，变压器门型架构上不允许装设避雷针、避雷线。
1)第5．1．7条：设备运输时，其设备外廓至无遮拦带电部分之间的距离为B1，即1750mm。
2)参考图8．1．1-3：电流互感器与断路器位置有误，隔离开关出线后应先接断路器，再接入电流互感器。
《交流电气装置的过电压保护和绝缘配合》(DL／T 620--1997)第7．1．8条。
3)第7．1．8条：当土壤电阻率大于350Ω·m时，变压器门型架构上不允许装设避雷针、避雷线。
