不定项选择题
供配电专业知识
2012-06-29

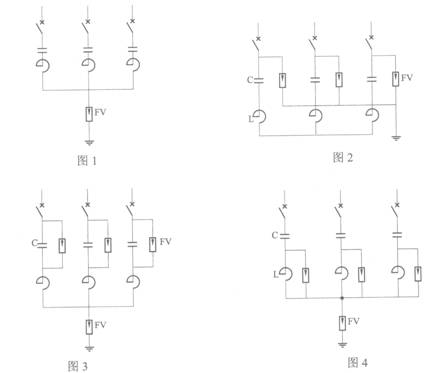

当需要限制电容器极间和电源侧对地过电压时，10kV并联电容器组过电压可采用哪一个图的接线方式?（ ）
A．图1
B．图2
C．图3
D．图4
参考答案
D
答案解析
解答过程：根据GB 50227-2008《并联电容器装置设计规范》4．2．10．3款：当需要限制电容器极间和电源侧对地过电压，且电抗率为12%及以上时，可采用避雷器与电抗器并联和中性点避雷器的接线。(注：规范汇编中附图A．0．4的-3与-4颠倒了!)
