(四)背景资料
某矿建施工单位承担了一煤矿主要运输巷道的施工任务，工程包括650m石门和1200m大巷。巷道设计为直墙半圆拱形断面，净宽4.5m、净高4.2m。地质资料显示巷道围岩为中等稳定的砂页岩层，石门预计在长度300m处会穿越10m左右的断层带，该区域水文地质条件不明。巷道采用锚喷支护，穿越断层段增设金属网和钢轨支架进行加强支护，支架间距0.8m。
项目部编制了该巷道的施工技术措施。巷道采用钻眼爆破施工方法，双臂凿岩台车打眼，侧卸式装岩机出渣，矿车、电机车运输；炮眼深度1.6m,每班完成1个掘进循环，掘进班临时支护仅打拱部锚杆和喷浆30mm,施工组织采用两掘一支，支护班完成剩余的锚杆和喷射混凝土作业；过断层采用短掘短支方法通过。施工单位总工程师提出炮眼深度不合理，过断层措施不完整，要求整改。项目部根据意见进行了完善。
巷道掘进接近断层位置时，项目部按规定提前进行了探放水作业，查明该区域的水文地质情况。探水结果显示该断层出水量较小，对掘进工作无威胁。工作面揭露断层后发现围岩破碎严重，项目部决定采用人工风镐开挖，每次进尺控制在0.8m,开挖后立即进行锚网喷支护；掘进通过断层带后一次性架设钢轨支架。但在开挖时发生了冒顶事故，导致1人重伤、2人轻伤。

图13.3-2拱形断面
巷道掘进通过断层带后，监理工程师对该段工程的支护质量进行了检查，加强支护段长度为20m,巷道断面规格工序验收资料显示全部合格。现场巷道断面检查中，随机抽查的1个断面实测结果如表4所示。

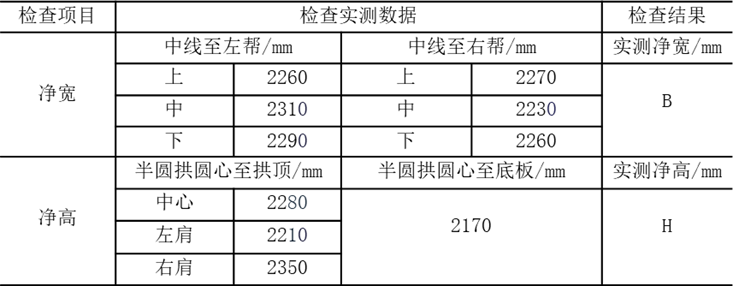

表4锚网喷及钢轨加强支护段巷道断面规格实测结果

注：该巷道道碴高度为200mm。
问题：
1.该巷道掘进合理的炮眼深度应取多少?工作面临时支护锚杆施工应选用哪种设备?
2.巷道过断层进行探放水作业，探水孔应当如何布置?
3.为避免发生冒顶事故，工作面支护可采用哪种方法或技术措施?
4.针对发生的冒顶事故，施工单位应急处理要求包括哪些?
5.锚网喷及钢轨加强支护段巷道的净宽B和净高H分别是多少?该段巷道规格质量是否合格?说明理由。

1.【答案】(1)合理的炮眼深度应该取1.8～3.0m(具体某一数值或介于此中间数值也可)。
(2)工作面临时支护锚杆施工应选用锚杆钻机。
2.【答案】探水钻孔应沿掘进方向的正前方及含水体方向呈扇形布置，钻孔不得少于3个，其中含水体方向的钻孔不得少于2个。
3.【答案】为避免发生冒顶事故，工作面支护可采用的方法或技术措施包括：
(1)预先制订安全技术措施；
(2)应及时进行临时支护，宜采用前探梁、管棚和金属支架等支护或联合支护；
(3)当围岩破碎严重、巷道穿过距离较长难以通过时，可采用注浆加固围岩。
4.【答案】(1)事故现场有关人员应当立即报告本单位负责人；负责人接到报告后，应当于1h内报告事故发生地县级以上人民政府矿山安全监管部门。
(2)事故发生单位负责人接到事故报告后，应立即后动事故相应应急预案，采取有效措施，组织抢救。
(3)事故发生后，应当妥善保护事故现场以及相关证据。
5.【答案】(1)加强支护段巷道的净宽B是4490mm,净高H是4250mm。
(2)该段巷道规格质量不合格。
(3)中线到右帮中测点不合格，半圆拱圆心至拱顶左肩测点不合格；测点合格率80%,该检查点合格。但是半圆拱圆心至拱顶左肩测点不合格影响安全使用，一票否决该检查点合格。综合：该检查点该段巷道规格质量不合格。
【解析】1.验收的锚网喷及钢轨加强支护段巷道断面规格内容为主控项目；
2.锚网喷及钢轨加强支护段巷道断面规格合格标准为：中线至任——帮0~100mm,腰线到顶底板偏差为-30~+100mm。
所以：中线至左右帮合格范围为：2250~2350mm;半圆拱圆心至拱顶合格范围为：2220~2350;半圆拱圆心至底板合格范围为：2120~2250mm;
3.结论：(1)中线到右帮中测点不合格，半圆拱圆心至拱顶左肩测点不合格；测点合格率80%,该检查点合格。
(2)半圆拱圆心至拱顶左肩测点不合格影响安全使用，一票否决该检查点合格。综合：该检查点该段巷道规格质量不合格。
4.巷道净宽=2260+2230=4490mm;巷道净宽中线至任何一帮最凸出的距离
巷道净高=(2280+2170)-200=4250mm。
