某施工单位承接了110kv大型变电站的建设工程。根据线路设计，途经一个行政村，跨越一条国道，到达一个变电站（包括安装GIS、避雷器、配电柜等设备）。线路设备由建设单位购买，但具体实施由施工单位负责。该线路施工全过程的监控由建设单位指定的监理单位负责。项目部在架空线路电杆组立后，按导线架设的程序组织施工。变压器为油浸式电力变压器，连接组别为D,yn11，铜导线绕组。在施工过程中发生了以下事件：
事件1：油浸式电力变压器，额定电压为110kV。变压器安装就位后，进行真空注油，注油完毕后开始静置。现场施工日志记录如下：
第1天上午8:00注油完毕，开始静置；
第2天上午8:00，施工人员准备进行绕组连同套管的交流耐压试验，现场负责人检查静置时间后，认为时间已够，同意试验；
第3天上午10:00，试验人员开始进行交流耐压试验。
事件2：该变电站采用封闭式组合电器（GIS）。施工单位在组合电器充气后12h即进行了密封试验，采用灵敏度为1×10⁻⁵（体积比）的检漏仪对各气室进行检测。对有电弧分解的隔室测量六氟化硫气体含水量，结果为160μL/L；无电弧分解的隔室含水量为200μL/L。

测量导电主回路电阻时，采用直流压降法，试验电流为80A，测试结果为产品技术条件规定值的1.25倍。

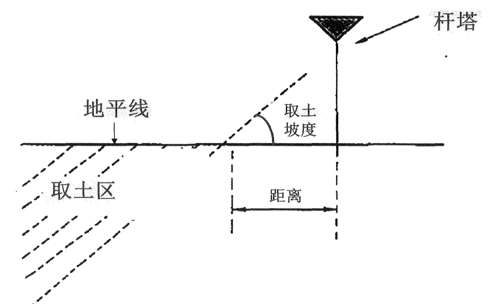

事件3：施工单位安装完杆塔之后，整理了相关技术文档移交给建设单位，关于杆塔保护区取土的注意事项如下图所示，规定了禁止取土的范围和取土的坡度。

事件4，项目开工初期，项目经理主要采用定期召开内部协调会的方式进行内部沟通，协调会每月召开一次。施工过程中，因沟槽开挖与当地村民产生用地纠纷，协调会未能及时掌握情况并解决，导致该段施工停滞7d；同时，材料进场计划与现场施工进度脱节，第一批电杆到货时间比计划晚了5d，而施工班组已按原计划进场待工，造成窝工。
跨越国道施工前，项目部未提前与交通管理部门沟通办理施工许可手续，导致计划好的跨越作业被临时叫停，延误3d。上述问题累计造成施工进度拖延15d，项目经理才意识到沟通协调不到位，开始寻求改进。

【问题】
1. 该变压器注油后最少应静置多少小时？背景中施工人员在第2天上午8:00准备试验，静置时间是否满足要求？如不满足，最早可于何时开始试验？
2.根据资料，封闭式组合电器密封试验应在充气后至少多少小时进行？检漏仪灵敏度不应低于多少？主回路电阻测试电流不应小于多少？测试结果不应超过产品技术条件规定值的多少倍？
3. 对于GIS设备中的避雷器工频及交流下分别应测量哪些参数？
4.示意图中，取土坡度最大为多少？距离的最小值为多少？
5.针对事件4.做提前做好哪些沟通举措？

查看答案及解析进入在线模考

参考答案

暂无

答案解析

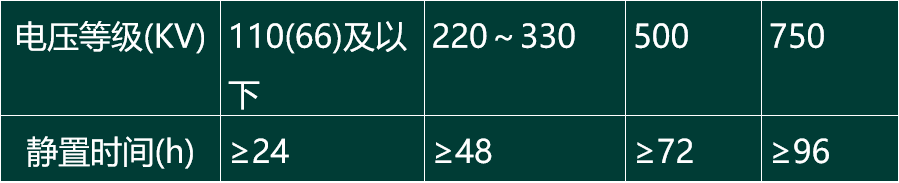

1.① 最少静置时间：该变压器额定电压为110kV，根据表4.3-2，110（66）kV及以下油浸式变压器充油后静置时间应 ≥24h。
② 是否满足要求：第1天上午8:00注油完毕，至第2天上午8:00，静置时间为 24h，恰好满足≥24h的要求，可以开始试验。

2.充气后至少24h；检漏仪灵敏度不应低于1×10⁻⁶（体积比）；主回路电阻测试电流不应小于100A；测试结果不应超过产品技术条件规定值的1.2倍。

3.测量金属氧化物避雷器的工频参考电压和持续电流，应符合现行国家标准或产品技术规定。
测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流，应符合现行国家标准或产品技术规定。

4.取土坡度一般不得大于45°，35kv的架空线路禁止取土范围是4m。

5.原有做法不足之处：
（1）仅依靠每月一次的定期协调会，沟通频次过低；沟通方式单一，缺乏日常动态沟通机制；信息传递不及时，导致村民用地纠纷、材料进场脱节等问题未能及早发现和解决。
（2）跨越国道施工前未提前与交管部门沟通办理许可手续，缺乏对外协调的预判和计划性。

改进措施：
内部沟通改进措施（任答2项）：
① 增加沟通频次，将每月一次协调会改为每周例会+每日班组碰头会，确保问题当日发现、当日协调；
② 建立施工进度日报制度，各班组每日报送进度、材料需求及存在问题，由项目调度统一汇总分析；
③ 建立问题升级预警机制，对可能造成工期延误的问题按严重程度分级（黄/橙/红），红色问题立即召开专题协调会，避免小问题拖成大延误；

外部协调改进措施（任答2项）：
① 建立外部协调台账，提前识别需办理行政许可的事项（如跨越国道、占地施工等），编制外部协调计划，明确责任人和完成时限，提前7~15d启动沟通，留足审批时间；
② 指派专人负责与村委会、村民的沟通，施工前提前走访、签订补偿协议，避免施工中突发阻工；
③ 涉及交通、市政等外部单位时，提前报送施工方案和交通组织方案，取得书面许可后方可施工，杜绝无手续强行作业；
