某安装公司签订了20MW发电厂项目的施工总承包合同，主要工作内容包括:光伏厂区发电设备及线路（包括光伏阵列设备、逆变及配电设备、箱式变压器、35kV电缆集电线路-接线如图1）安装工程，35kV架空线路安装工程。开关柜安装工程（包括一次设备、母线和二次设备）等。安装公司项目部进场后，认真开展项目开工前的各项准备工作，项目经理组织编制了机电安装工程施工组织设计，技术人员机电编制了主要变压器吊芯吊装方案如图2，方案中的文明施工管理的重点是临时用电要求和设备管理要求。

图1  变压器接线图                                                                                                                                   图2  变压器吊装

 施工前，机电向作业人员进行了安全技术交底，光伏场区集电线路设计为35kV直埋电缆，根据施工方案要求，采用机械开挖电缆沟，由于沟底有少量碎石，施工人员在沟底铺设一层细沙，完成直埋电缆工程的相关工作。
       逆变器的基础框架制作安装的施工过程记录如下:
       1）将10号槽钢调直，按图纸、逆变器技术资料提供的尺寸预制加工型钢架，并刷防锈漆做防腐处理。
       2）按设计图纸将预制好的基础型钢架放于预埋铁上，找平、找正，基础型钢顶部应高出抹平地面8mm。
       3）基础型钢与地线连接:将型钢一端与接地线镀锌扁钢（40×4）进行焊接，焊接的搭接长度为100mm，再刷防锈漆做防腐处理。

  在施工过程中，公司总部多次对项目部进行综合检查，发现部分室内电气设备的防静电接线采用螺栓连接，螺栓规格为M8，连接处设置了防松动装置并涂抹了凡士林，存在施工质量问题，要求项目部进行了整改。并要求对厂区一个3000立方米，直径为65米的储罐做好静电连接。

【问题】
1.图1中1234的部件名称？ABC三相线固定在何处？与变压器相连采用的是哪种材质的线？
2.按容量分35kv变压器属于哪种类型？图2种变压器吊芯检查的夹角应控制多少度？检查时对环境有什么要求？
3.逆变器的基础框架制作安装和室内电气设备的施工过程中存在哪些明显的错误？结合背景进行分析，基础框架制作安装施工还应注意哪些质量问题？
4.储罐的防静电接地线应如何设置？

你可能感兴趣的试题

1    甲施工单位承接了某机械厂改造扩建工程，并签订了总承包合同。合同规定，设备由建设单位负责购买，甲施工单位负责安装及调试工作，提前完工进行奖励，延期完工进行罚款。
       在项目实施过程中，发生了以下事件:
       事件1:甲单位承接一台大型减速机齿轮副的安装任务。安装完成后，质检人员按照规范要求对齿轮装配质量进行检查。在采用压铅法检查齿轮啮合间隙时，选用直径为 0.30 mm 的铅丝进行测量，铅丝长度取 6个齿距，沿齿宽方向均匀放置了 3根 铅丝。压完后测得3根铅丝被压扁后的厚度（即啮合间隙值）分别为：0.18 mm、0.22 mm、0.26 mm。

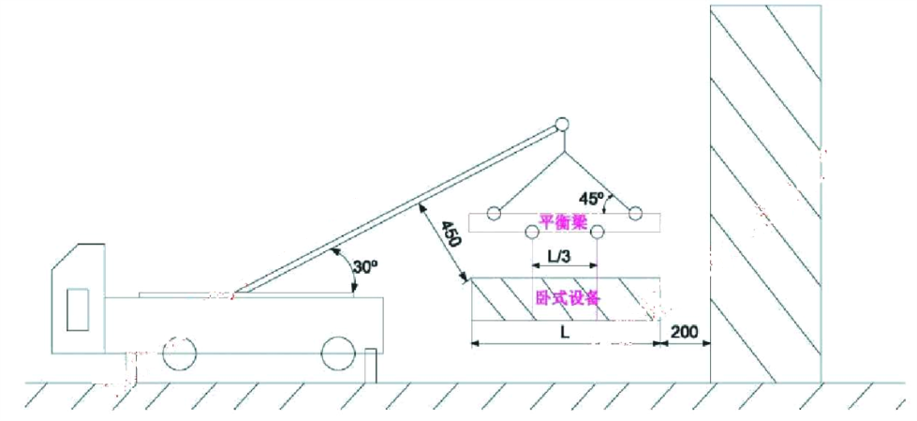

事件2:现场有一台卧式设备需要进行吊装，专项施工方案中的吊装示意图如下图所示（图中450和200的单位为 mm），遭到了单位技术负责人机电的质疑。
事件3:在工程施工过程当中，为了加快施工进度，甲单位将生产车间内的两台柴油发电机的安装调试工作分包给了乙单位。乙单位对设备基础进行验收后，就将发电机吊装就位，进行设备调整和精度检测符合要求后，对设备进行了固定与灌浆。

事件3:在工程施工过程当中，为了加快施工进度，甲单位将生产车间内的两台柴油发电机的安装调试工作分包给了乙单位。乙单位对设备基础进行验收后，就将发电机吊装就位，进行设备调整和精度检测符合要求后，对设备进行了固定与灌浆。
       卧式设备本体质量为 38 t，配套的吊具（包括钢丝绳、吊钩、卸扣及平衡梁等）总质量为 2 t。项目部技术人员在计算起重机所需额定起重量时，将变压器本体质量与吊具质量相加后，再乘以 1.1 的动载系数，得出计算载荷为 44 t；并编制了吊装方案，方案中选用了汽车起重机在相应的幅度、吊装高度时, 额定起重量为45t;
       现场安全员在审核吊装方案时，提出该计算过程存在错误，要求技术人员重新核算。

【问题】
1.根据资料中的规定，该次检测选用的铅丝直径 0.30 mm 是否符合要求？并计算出该齿轮副的啮合间隙最终检测结果，同时判定其是否合格（已知该齿轮副的啮合间隙标准要求为 0.15~0.25 mm）。
2.指出事件2中吊装示意图存在的错误？简述理由。
3.指出乙单位安装过程的错误？简述并举例说明发电机安装精度检测的相关内容。柴油发电机组绝缘电阻测试应满足什么规定？
4.根据资料规定，该次吊装的计算载荷应为多少吨？选用的汽车起重机能否满足吊装要求?
5.汽车起重机吊装前地基应如何处理?如何判定地基质量合格呢？

查看解析 在线模考

2 某机电安装公司项目部承建的雨水管道工程管线总长为1000m，采用直径为600mm的混凝土管，柔性接口；每50m设检查井一座，管底位于地表下4m，无地下水，采用挖掘机开槽施工。

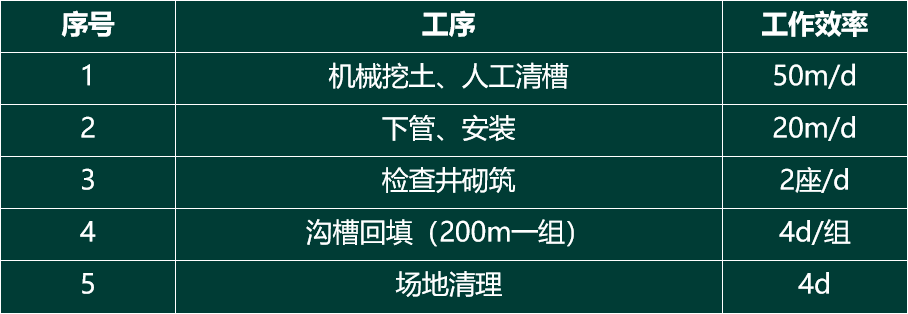

该项目部根据建设单位对工期的要求编制了施工进度计划。编制计划时，项目部使用的指标见下表：

 考虑管材进场的连续性和人力资源的合理安排，在编制进度计划时做了以下部署:①挖土5d后开始下管、安管工作；②下管、安管200m后砌筑检查井；③检查井砌筑后，按4个井段为一组（200m）进行沟槽回填。

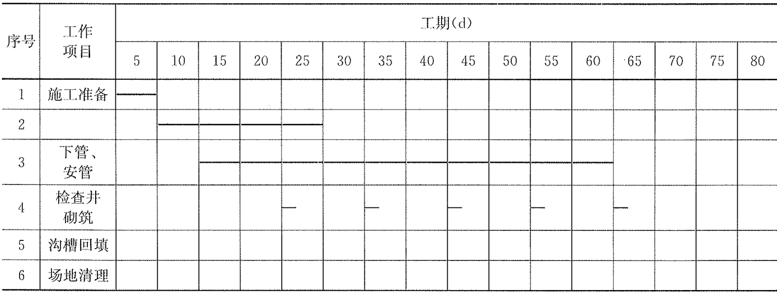

       项目部编制的施工进度计划表（只给出部分内容）。

 该项目部同时承担一段长输防腐管道的施工任务，施工内容包括防腐管运输、布管、管口组对焊接、管沟开挖、管道下沟回填及管道试压。
防腐管运输过程中，施工人员为赶进度，将运管车装车高度为3层，管子与立柱接触面的橡胶板厚度5mm；拖管车底部用钢丝绳直接捆绑固定。

 在坡地布管时，坡度达到18°，管口清理后，间隔6h后进行组对焊接。采用外对口器组对时，根焊道完成30%撤离对口器。
      管沟开挖时，管道与电力通信电缆交叉处垂直净距0.2m；管道与其他管道交叉处净距0.1m。管道下沟后，部分管段底部出现管底悬空，施工人员直接用大块碎石填实。

【问题】
1.雨水管道埋设前必须做什么试验？有何要求？
2.编制施工进度计划时，有哪些必须考虑的施工顺序原则？
3.请写出各工序的持续时间。
4. 长输管道防腐管在运输、布管组对、管沟开挖回填中有哪些违规的做法，逐项指出错误之处，并分别写出正确做法。

查看解析 在线模考

3  某施工单位A中标某300MW电站锅炉安装及蒸汽管道工程，管道工程由型钢支架工程和管道安装组成。按照工程建设程序，A单位按照规定的时限，向监理人员报送了施工组织设计，施工组织设计内容如下:
（1）工程概况及编制依据
（2）施工准备与资源配置计划
（3）各项施工管理计划
（4）施工现场平面布置
  监理机构审核后认为:该施工组织设计根据工程规模、结构特点、技术复杂程度和施工条件进行了编制，但是按照国家现行的施工规范的内容不完全符合要求，退回施工单位要求重新完善。
       锅炉汽包重102t，安装位置中心标高为52.7米，由于工期紧张和节约成本，水冷壁安装第一次采用地面组合整体柔性吊装新工艺。由于该项目部注重项目各阶段的成本控制，
施工过程中还发生了如下事件:

  事件1：安装工程时，已知锅炉汽包设计压力为12MPa。锅炉受热面系统安装完成后，项目部按照规范要求进行整体水压试验。试验过程中，升压至工作压力后检查无异常，继续升压至超压试验压力，稳压20分钟后，对所有受压元件进行检查，未发现泄漏、湿润及明显的残余变形。

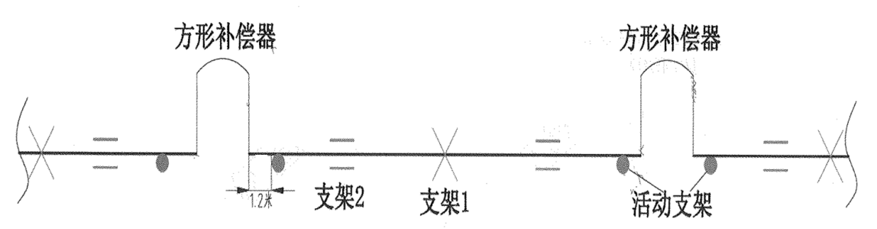

 事件2:针对某段架空热力管道（DN300）的施工，A单位编制了专门的施工方案，项目技术负责人认为施工图（下图）存在不妥之处，经过优化整改后得以继续实施。
