背景资料：
某公司承建一座城市桥梁工程，双向四车道，桥宽28m。上部结构为2联4×35m预制预应力混凝土T形梁，先简支后连续结构；下部结构为构件A及φ180cm圆柱式墩。T梁先简支后连续结构如图1和图2所示。

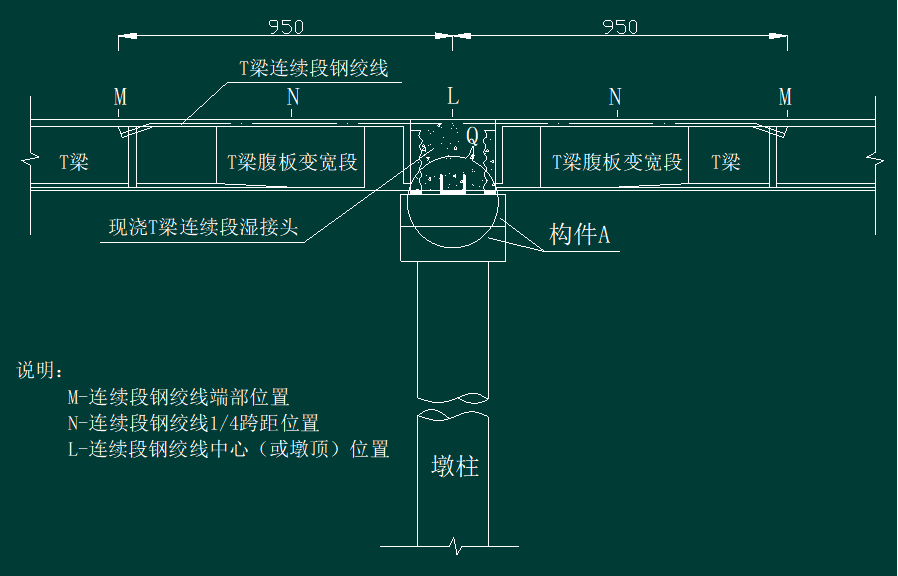

图1 T梁先简支后连续墩顶结构纵剖面示意图（尺寸单位：cm）

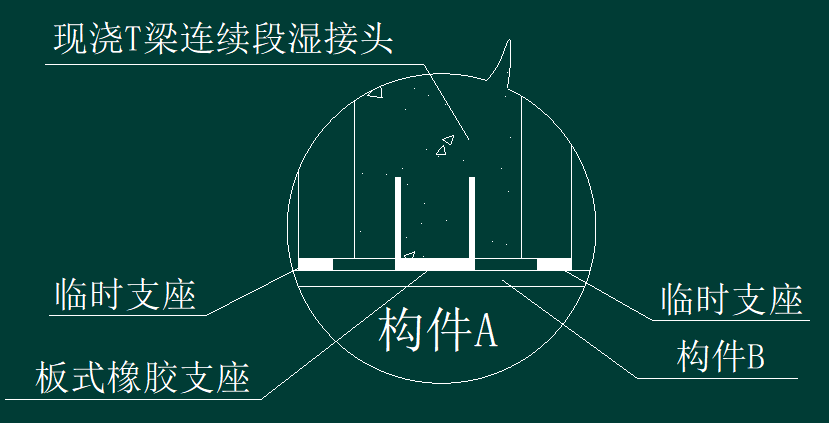

图2 Q大样图
问题
写出图中构件A、B的名称。

查看答案及解析进入在线模考

参考答案

暂无

答案解析

A：盖梁；B：垫石。

你可能感兴趣的试题

1 背景资料
某公司承建一座城市互通工程，工程内容包括：①主线跨线桥（Ⅰ、Ⅱ）、②左匝道跨线桥、③左匝道一、④右匝道一、⑤右匝道二等五个子单位工程，平面布置如下图所示。两座跨线桥均为现浇预应力混凝土连续箱梁桥，其余匝道均为道路工程。

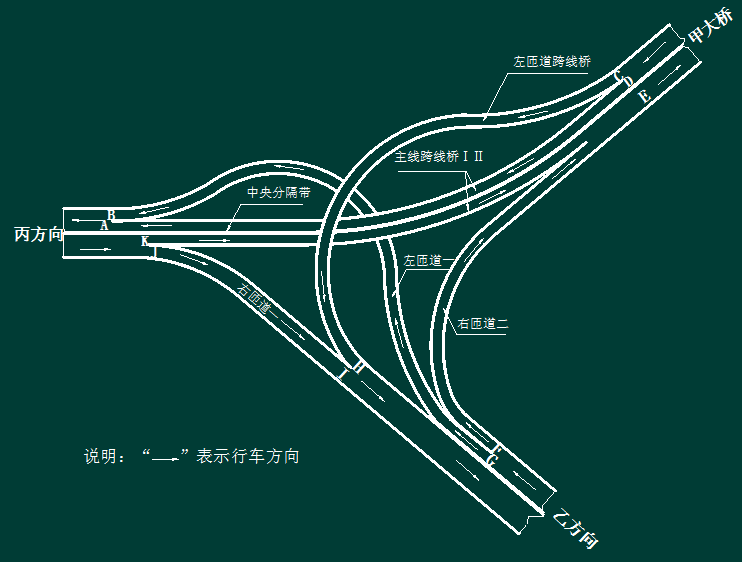

互通工程平面布置示意图

根据工程特点，施工单位编制的总体施工组织设计中制定了如下事宜：
事件一，为限制超高车辆通行，主线跨线桥和左匝道跨线桥施工期间，在相应的道路上设置车辆通行限高门架，其设置的位置选择在图1中所示的A~K的道路横断面处。
事件二，两座跨线桥施工均在跨越道路的位置采用钢管-型钢（贝雷桁架）组合门式支架方案，并采取了安全防护措施。

问题
1.事件一中，主线跨线桥和左匝道跨线桥施工期间应分别在哪些位置设置限高门架？（用图中所示的道路横断面的代号“A~K”表示）
2.事件二中，两座跨线桥施工时应设置多少座组合门式支架？指出组合门式支架应采取哪些安全防护措施？

查看解析在线模考

2 背景资料：
某公司承建一项城市互通立交匝道扩建工程，包括一座匝道跨线桥，单向双车道，跨径组合为2×22m，桥面宽度9.5m。上部结构为后张法预应力现浇混凝土连续箱梁，下部结构桥墩为140cm×140cm方柱式单柱墩；桥台为钢筋混凝土轻型桥台。桥下净空高度5.5m。
跨线桥施工前，项目部编制了现浇箱梁模板支架专项施工方案，部分内容如下：

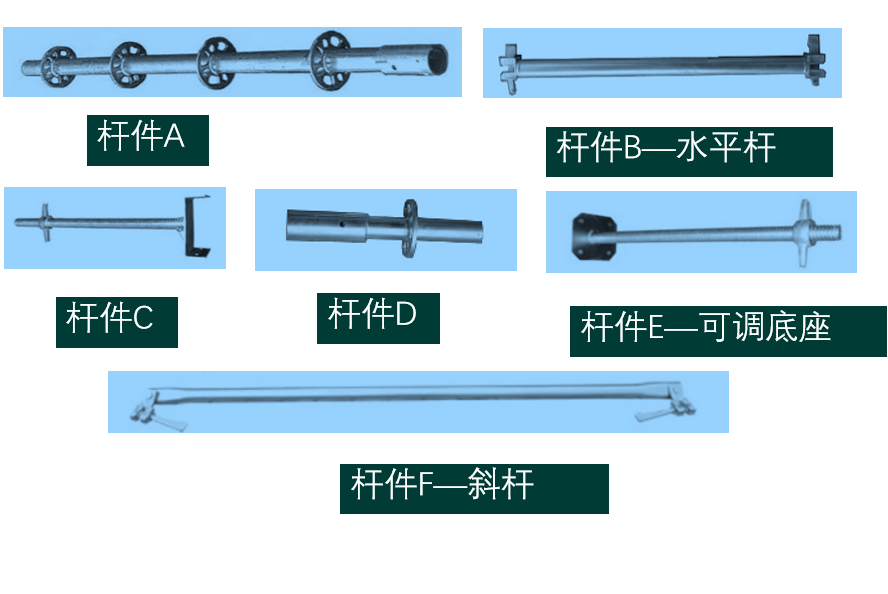

（1）支架采用承插型盘扣式钢管脚手架，明确规定了各种杆件的材料参数和使用要求，杆件如下图所示。

问题
1．给出图1中杆件A、C、D的名称。
2．给出图1中杆件A～E的先后搭设顺序（用代号“A～E”及“－”表示，例如：A—B—Ｃ—D—E）。

查看解析在线模考

3 背景资料：
某公司承建一座城市互通工程，工程内容包括：①主线跨线桥（Ⅰ、Ⅱ）、②左匝道跨线桥、③左匝道一、④右匝道一、⑤右匝道二等五个子单位工程，平面布置如图1所示。两座跨线桥均为预应力混凝土连续箱梁桥，其余匝道均为道路工程。

互通工程平面布置示意图

主线桥Ⅰ的第二联为（30m+48m+30m）预应力混凝土连续箱梁，其预应力张拉端钢绞线束横断面布置如图2所示。预应力钢绞线采用公称直径15.2mm高强低松弛钢绞线，每根钢绞线由7根钢丝捻制而成。代号S22的钢绞线束由15根钢绞线组成，其在箱梁内的管道长度为108.2m。

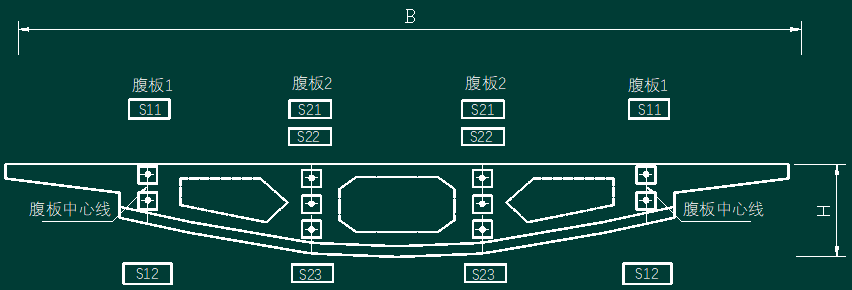

图2 主线跨线桥Ⅰ第2联箱梁预应力张拉端钢绞线束横断面布置示意图

根据工程特点，施工单位编制的总体施工组织设计中制定了如下事宜：
……
事件三，编制了主线跨线桥Ⅰ的第2联箱梁预应力施工方案如下：
（1）该预应力管道的竖向布置为曲线形式，确定了排气孔和排水孔在管道中的位置。
（2）预应力钢绞线的张拉采用两端张拉方式。

（3）确定了预应力钢绞线张拉顺序的原则和各钢绞线束的张拉顺序。
（4）确定了预应力钢绞线张拉的工作长度为100cm，并计算了钢绞线的用量。
问题
1.事件三中，预应力管道的排气孔和排水孔分别设置在管道的哪些位置？
2.事件三中，写出预应力钢绞线张拉顺序的原则，并给出图2中各钢绞线束的张拉顺序。（用图2中所示的钢绞线束的代号“S11~S23”及“→”表示）
3.事件三中，结合背景资料，列式计算图2中代号为S22的所有钢绞线束需用多少米钢绞线制作而成？
