【案例15】
某施工单位中标新建普速铁路综合工程第1标段。主要内容有路基、桥涵、隧道、电力、电力牵引供电、通信和信号工程。
事件一：信号光电缆施工流程如图7.4-1所示。

事件二：信号光电缆敷设前，项目部进行了技术交底，部分内容为：
①信号光电缆与通信电缆同槽敷设时，信号电缆应敷设在靠线路一侧。②电缆敷设时引入室内侧为A端，室外设备侧为B端，电缆按A、B端相接进行敷设。③敷设前应清除沟、槽内杂物。直埋电缆经过水田时埋深1.2m。④直埋光缆埋设于市区人行道下1.5m。⑤外护层为54型的外径14mm光缆，静态弯曲半径为168mm，动态弯曲半径为300mm。

事件三：转辙装置施工流程如图所示。

事件四：施工完成后，项目部对转辙装置进行单项调试，包括电缆通道检查，道岔转换试验、切断表示核对检查。监理工程师认为单项调试内容不全。
【问题】
1.写出事件一中A、B、C所代表的工序名称。
2.逐条判断事件二是否正确，如不正确，给出正确做法。
3.写出事件三中X、Y、Z所代表的工序名称。
4.补充事件四中的单项调试内容。

答案解析

1.A：径路复测
B：光电缆接续
C：电缆测试
2.①正确。信号光电缆与通信电缆同槽敷设时，信号电缆应敷设在靠线路一侧。
②不正确。电缆敷设时引入室内侧应为B端，室外设备侧为A端，电缆按A、B端相接进行敷设。
③不正确。直埋电缆经过水田时最小埋深1.4m。
④正确。直埋光缆埋设于市区人行道下不小于1m。
⑤不正确。外护层为54型的光缆，静态弯曲半径不小于光缆外径的12.5倍，动态弯曲半径不小于光缆外径的25倍。静态弯曲半径应不小于175mm，动态弯曲半径不小于350mm。

3.X：外锁闭装置及安装装置安装
Y：密贴检查器、锁闭检查器安装
Z：电气试验

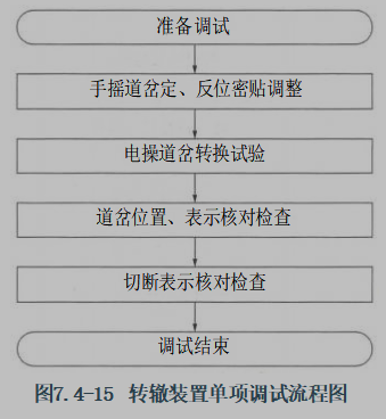

4.转辙装置单项调试还包括手摇道岔定、反位密贴调整，道岔位置、表示核对检查

你可能感兴趣的试题

1 【案例16】
某新建电气化铁路双线隧道全长8345m，最大埋深820m，最小埋深48m。全隧共设2座斜井。隧址区内地势总体上呈现中间高、两侧低态势，地形复杂。地质以千枚岩夹灰岩、炭质板岩为主，裂隙水不发育。
事件一：项目经理部工程部为判定隧道围岩等级，对某段岩体进行定性鉴定：锤击声较清脆，有轻微回弹，稍振手，较难击碎；浸水后，有轻微吸水反应；岩石结构构造、矿物成分和色泽基本未变，部分裂隙面有铁锰质渲染或略有变色；结构面较发育平均间距1.0~0.4m，主要结构面结合程度差，节理、裂隙、劈理、层面、小断层，裂隙块状，岩体完整性指数为0.5。
事件二：施工过程中对某段隧道监控量测指标判断隧道洞周围岩或初期支护的允许相对位移U₀，并制定监控量测信息反馈流程如图所示。

事件三：项目经理部根据初期支护安全风险特征、监控量测相对位移值、位移速率进行分级管理：局部初期支护出现外鼓现象，喷混凝土局部出现纵斜向开裂、掉块，环向裂缝进一步扩展；相对位移预测最终值为0.25U₀；位移速度12.0mm/d

【问题】
1.根据事件一，判断围岩坚硬程度、完整程度和风化程度，并判断围岩等级。
2.根据背景资料和事件二，写出判断U₀的依据，并补充监控量测信息反馈流程图中A，B名称
3.针对事件三，判断初期支护监测控制等级，并说明理由

查看解析 在线模考

2 【案例17】
单洞双线隧道两座，均无不良地质，其中2#隧道围岩为Ⅲ级、Ⅳ级和V级，三种围岩的长度各占三分之一，Ⅳ级和V级围岩在进口和出口段均衡分布。隧道均采用钻爆法施工，洞渣弃运至图示弃渣场。由于工期紧张，需要对2#隧道增加斜井，图5中拟定的斜井A和斜井B处均具备斜井设置的条件，只需选择其中一个斜井进行施工；两个拟定的斜井长度均为300m，纵坡均为5%，洞口地势均较为平缓；斜井A围岩为Ⅲ级，斜井围岩为V级。

项目经理部编制了Ⅲ级围岩全断面开挖光面爆破方案，其中钻爆布置如图14-2所示。

【问题】
1.根据背景资料，应选择哪个斜井设置方案？说明理由。
2.针对事件14-2，写出图2中A、B、C、D所代表炮眼名称。
3.针对事件14-2，写出图2中A、B、C、D炮眼的起爆顺序。

查看解析 在线模考

3 【案例18】
某集团公司承担新建电气化铁路综合第一标段施工任务。主要项目内容有：路基、桥涵、隧道、轨道、电力、电力牵引供电、通信、信号工程以及相应的大临及辅助工程。
事件四：项目经理部编制的接触网接地母线施工流程：施工准备→X→接地网敷设→Y→接地母线安装→Z。
事件五：现场通信涉及调试的系统主要有传输、接入网、数据通信、电话交换、有线调度、会议电视、综合视频、应急通信、综合网管、电源及环境监控、电源设备等。
【问题】
1.针对事件四，补充接触网接地母线施工流程中的XYZ。
2.针对事件五，按顺序写出通信系统调试关键步骤。

查看解析 在线模考
