简答题【背景资料】

某山区河道新建混凝土重力坝工程，设计坝高28m。设计年引调水量1.2 × 10⁸m³工程主要施工项目内容包括岩石开挖、基础固结灌浆、帷幕灌浆、坝体混凝土浇筑，施工工期3年。工程施工过程中发生如下事件：

事件 1 ：施工单位把坝体某坝段混凝土分为Ⅰ、Ⅱ、Ⅲ层浇筑施工；固结灌浆在Ⅰ层混凝土浇筑完成后进行。混凝土重力坝结构及施工方案示意图如图2 所示。

事件2：施工单位根据《大中型水电工程建设风险管理规范》（GB/T50927），将本工程可能存在的项目风险，按照风险大小及影响程度并结合处置原则制定了相应的处置方法，具体包括风险利用、风险缓解、风险规避、风险自留和风险转移等，项目风险与处置方法对应关系见表2。

事件3 ：施工单位在施工现场设置的安全标志牌有①必须戴安全帽、②禁止跨越、③当心坠落等。

事件4 ：施工单位编制的大体积混凝土施工方案部分内容如下：

（1）水平施工缝采用风砂枪打毛处理，纵缝表面不作处理；

（2）夏季混凝土温控采取了降低混凝土出机口温度和浇筑后温度控制措施；

（3）坝体混凝土应在终凝后开始养护，养护时间不少于28d。

某坝段浇筑完成后，验收时发现了一条冷缝，需进行处理。

【问题】

1．根据《水利水电工程等级划分及洪水标准》（SL252），判定该引调水工程的工程等别和主要建筑物级别。指出图2-1 中①、②、③对应的工程部位或施工项目名称。

2．根据事件2，指出表 1 中字母A 、B 、C 、D 分别代表的风险处置方法。

3．分别指出事件3 中①、②、③三个标志牌对应的安全标志类型。

4．改正事件4 中大体积混凝土施工方案的不妥之处。事件4 中，降低混凝土出机口温度和浇筑后温度控制措施的具体温控方法分别有哪些？

5．指出事件4 中冷缝产生的原因和处理措施。

参考答案：暂无进入在线模考

1.（本小题 5 分）

（1 ）该引调水工程的等别为 Ⅲ等；主要建筑物级别为3级。

（ 2 ）①—固结灌浆；②—帷幕灌浆；③—灌浆廊道。

【解题思路】

（1 ）引调水量 1.2×10⁸m³在<3×10⁸m³,≥1×10⁸m³范围，属于Ⅲ等工程，对应主要建筑物级别为3 级。

（ 2 ）① 固结灌浆：布置在坝基一定范围，通过向岩石裂隙灌注浆液，提高基岩整体性、强度，降低透水性，让坝基更稳固，分散坝体传来的荷载，像重力坝坝基常用，增强基岩承载能力。

②帷幕灌浆：沿坝轴线方向，在坝基深部形成连续防渗帷幕，截断透水层，大幅减少坝基渗漏量，是水利工程防渗关键措施。

③灌浆廊道：是坝体内或坝基设置的通道，为固结灌浆、帷幕灌浆施工提供空间，施工时人员、设备、浆液通过它到达灌浆部位，后期也可用于检查、维护灌浆工程，以及观测坝基渗流等情况，方便对灌浆效果监测和后续补灌等操作，保障坝基处理质量和长期运行安全。

2.（本小题 4分）

A：风险规避；B：风险缓解；C：风险转移；D：风险自留

【解题思路】风险处置应符合以下原则：

1.损失大、概率大的灾难性风险，应采取风险规避；

2.损失小、概率大的风险，宜采取风险缓解；

3.损失大、概率小的风险，宜采用保险或合同条款将责任进行风险转移；

4.损失小、概率小的风险，宜采用风险自留；

5.有利于工程项目目标的风险，宜采用风险利用。

3.（本小题 3分）

必须戴安全帽（或①) ——指令标志；

禁止跨越（或②) ——禁止标志；

当心坠落（或③) ——警告标志。

【解题思路】

标志类型	安全色	设置场所	标志内容
禁止标志	红色	人可能坠入的孔、槽、井、坑、池、沟等	禁止跨越
		易燃易爆品等仓库、车库入口处	禁止烟火
		电力变压器、高压配电装置、线路杆塔等带电设备的爬梯	禁止攀登、高压危险
警告标志	黄色	电气设备的防护围栏	当心触电
		人可能坠入的孔、槽、井、坑、池的防护栏杆	当心坠落
		机修间、修配厂车间入口处	当心机械伤人
		超过55°的斜梯	当心滑跌
		主要交通道口	当心车辆
		露天油库、汽车库、存储易燃、可燃品的仓库等处	当心火灾
		有可燃气体、爆炸物或爆炸性混合气体的场所	当心爆炸
指令标志	蓝色	施工区入口处	必须戴安全帽
指令标志	蓝色	密封区域施工	注意通风
提示标志	绿色	拌合楼	地点
		安全疏散通道	安全通道、太平门
		通往安全出口的疏散出口	安全出口
		通向安全出口的疏散路线上	疏散方向
		安全避险处所	避险区
消防设施标志	红色	灭火设备集中摆放的位置	灭火设备
		手提式灭火器的位置	手提式灭火器
		推车式灭火器的位置	推车式灭火器
		地上消火栓的位置	地上消火栓

4.（本小题5分）

1 ）事件3 中大体积混凝土施工方案中不妥之处改正后为：

（1）纵缝表面可不凿毛，但应冲洗干净，以利灌浆；

（ 3）坝体混凝土应在初凝后3h开始养护。

2 ）①降低混凝土出机口温度的措施有：骨料预冷（或风冷、浸水、喷淋）、加冰、加制冷水拌合；

②浇筑后温控措施有：冷却水管通水冷却、表面流水冷却、表面蓄水降温。

【解题思路】在新混凝土浇筑前，必须采用高压水枪或风砂枪将老混凝土表面含游离石灰的水泥膜（乳皮）清

除，并使表层石子半露，形成有利于层间结合的麻面。

施工缝面凿毛或冲毛后，用压力水冲洗干净，使其表面无碴、无尘，才能浇筑混凝土。

纵缝：表面可不凿毛，但应冲洗干净，以利灌浆。

5.（本小题 3分）

冷缝产生的原因：层间间歇时间超过混凝土初凝时间。

冷缝处理措施：一般采用钻孔灌浆处理，也可采用喷浆或表面凿槽嵌补。

【知识拓展】避免冷缝：混凝土初凝时间内所浇混凝土方量，必须等于或大于块体的一个浇筑层的混凝土方量。若分块尺寸和铺层厚度已定，要使层间不出现冷缝，应采取措施增大运输浇筑能力。若设备能力难以增加，则应考虑改变浇筑方法，将平铺法改变为斜层浇筑和台阶浇筑，以避免出现冷缝。为避免砂浆流失、集料分离，宜采用低坍落度混凝土。

你可能感兴趣的试题

1【背景资料】

某泵站土建工程招标文件依据《水利水电工程标准施工招标文件》（2009 年版）编制。招标文件约定：

1.模板工程费用不单独计量和支付，摊入到相应混凝土单价中；

2.投标最高限价2800万元，投标最低限价2100万元；

3.若签约合同价低于投标最高限价的20%时，履约保证金由签约合同价的10%提高到15%;

4.永久占地应严格限定在发包人提供的永久施工用地范围内，临时施工用地由承包人负责，费用包含在投标报价中；

5.承包人应严格执行投标文件承诺的施工进度计划，实施期间不得调整；

6.工程预付款总金额为签约合同价的10% ，以履约保证金担保。

依据水利部现行定额及编制规定，某投标人编制了排架C25 混凝土单价分析表如下：

投标截止后,该投标人发现排架混凝土单价分析时未摊入模板费用, 以投标文件修改函向招标人提出修改该单价分析表,否则放弃本次投标。

问题：

1.指出招标文件约定中的不妥之处。

2.指出排架C25 混凝土单价分析表中，A 、B 、C 、D 所代表的名称（或型号规格）。

3.若排架立模系数为0.8 ㎡ /m³,模板制作、安装、拆除综合单价的直接费为40 元/㎡。计算每立方米排架C25 混凝土相应模板直接费和摊入模板费用后排架C25混凝土单价直接费。（计算结果保留小数点后两位）

4.对投标人修改排架C25混凝土单价分析表的有关做法，招标人应如何处理？

5.评标委员会能否要求投标人以投标文件澄清答复方式增加模板费用？说明理由。

点击查看答案进入在线模考

2【背景资料】

某堤防工程，堤防级别为1级。现需要在该堤防上修建一取水闸，某施工单位承担了该工程的土建和安装任务，在施工过程中发生如下事件：

事件1：为了保证水闸混凝土的施工质量，施工单位按照有关标准、规范和合同要求分别对原材料、新拌合混凝土和浇筑过程中的混凝土进行了检测和控制，并对混凝土抗压强度，抗拉强度进行了检测。

事件2：闸门拟采用固定卷扬式启闭机。施工单位按照批准的施工组织设计进行了设备安装、调试，包括：①埋设基础螺栓及支撑垫板、②浇筑基础二期混凝土、③安装机架、④在机架上安装提升机构、⑤安装电气设备和保护元件、⑥做启闭机操作试验等步骤。后由于设计变更，闸门变更为液压式启闭机开启的弧形闸门。

事件3：为了便于导轨的安装，在浇筑闸墩时，根据导轨的设计位置预留凹槽，槽内埋设两排钢筋，用焊接方法固定导轨。安装时，将校正好的导轨分段与预埋的钢筋焊接数点，按设计坐标位置逐一校正无误，根据垂直平面控制点，用样尺检验调整导轨垂直度后，再焊接牢固，最后浇筑二期混凝土。弧形闸门侧轨安装示意图如下图4所示。（图中： 1－垂直平面控制点；6-样尺）

事件4 ：取水闸基单元工程经施工单位自评合格，监理单位抽检后，由项目法人等单位组成的联合小组共同核定其质量等级，并填写签证表。

【问题】

1.分别指出该取水闸的级别和闸门的合理使用年限。

2.根据事件1，指出施工单位对原材料砂和石的检测项目包括哪些？影响混凝土强度的因素有哪些？抗拉强度的测定方法有哪些？

3.说明事件2中固定卷扬式启闭机的安装顺序。

4.根据事件3，写出图4 中2、3、4、5、7所代表的内容；简述浇筑二期混凝土时应采用什么样的混凝土浇筑。

5.事件4中联合小组除项目法人外，还应包括哪些单位？

点击查看答案进入在线模考

3【背景资料】

某新建大（2）型水利枢纽工程由面板堆石坝、溢洪道、引水发电系统等主要建筑物组成。承包人甲中标承担该水库工程的施工任务，施工过程中发生如下事件：

事件1：施工过程中，由于发电站引水隧洞防渗工程涉及某厂商堵漏专利，承包人根据发包人推荐，将隧洞防渗堵漏工程分包给专业生产厂商施工。为满足发包人节点工期要求，该分包人在防渗堵漏材料未达到龄期即试水运行，导致部分防渗堵漏工程损坏，发包人向承包人提出索赔，承包人认为发包人应直接向分包人提出索赔。

事件2：由于异常恶劣天气原因，工程开工时间比原计划推迟，综合考虑汛前形势和承包人甲的施工能力，项目法人直接指定围堰工程由分包人乙实施。承包人甲同时提出将混凝土面板浇筑分包给分包人丙实施的要求，经双方协商，项目法人同意了承包人甲提出的要求，并签订协议，协议中要求承包人甲对两个分包人的行为向项目法人负全部责任。

事件3：大坝施工中，施工单位在围堰施工完毕后，立即进行基坑初期排水，基坑初期水深为5.0m。开始排水的当天下午，基坑水位下降了3.0m，此时围堰顶部在基坑侧局部出现纵向裂缝，边坡出现坍塌现象。施工单位及时采取措施进行处理，处理完成并经监理单位同意后继续进行后续工作。

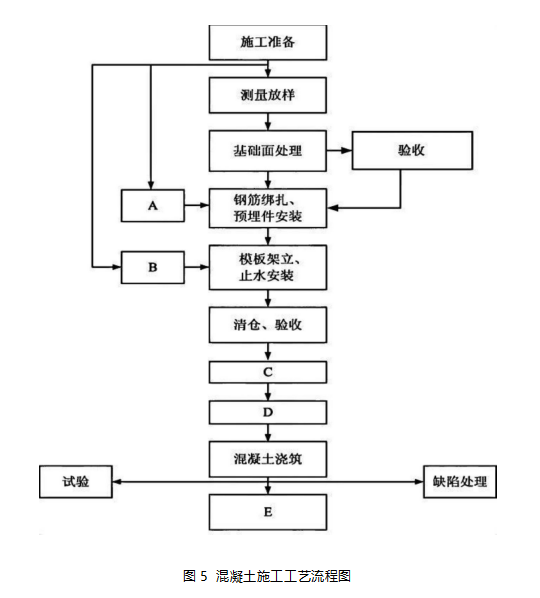

事件4：面板混凝土施工工艺流程见图5，混凝土拌合未根据外加剂掺入时间和温度的变化及时调整，造成混凝土和易性较差。
