简答题【案例一】冻结、漏水
【背景资料】
某矿井工业广场内布置主、副立井井筒，工业广场外3.5km布置回风立井井筒。主井井筒净直径7.5m，井深850m，表土段和风化基岩拟采用冻结法施工，基岩段采用普通法施工。井筒检查孔资料表明，该井筒从上向下需穿过冲积层300m、泥岩25m（隔水层）、风化基岩125m、砂岩含水层10m（预计涌水量15m³/h）、稳定基岩390m。主井冻结段设计采用双层井壁，外层井壁施工完成后施工内层井壁。并给出了冻结孔平面布置图1。

图1冻结平面布置图
事件1：施工单位编制了主井井筒的施工方案，采用一次全深冻结，冻结深度465m。监理单位考虑当地电力供应紧张，要求施工单位在原施工方案的基础上进行调整，同时对错误的内容进行修改后重新审批。
事件2：为了保证冻结质量，施工单位随时观测和记录冻结深度、盐水温度等参数。
事件3：主井井筒竣工验收时，总漏水量9m³/h，其中在井深620m处有两个集中漏水点，漏水量分别为0.6m³/h、0.7m³/h。其余各项检查项目全部合格。
【问题】
1.图1中13、16、17分别代表什么？(3分)
2.针对事件1中监理单位的要求，施工单位如何调整施工方案？(5分)
3.冻结法内层井壁的作用是什么？内层井壁施工有什么要求？(5分)
4.事件2中冻结参数还有哪些？(4分)
5.事件3中该井筒验收时的漏水量是否符合规范要求？说明理由。(3分)

参考答案：暂无进入在线模考

1.13-冻结管；16-水文观测孔17-测温孔；
2.（1）避免使用过多的制冷设备，将一次全深冻结调整为分期冻结，将冻结分为两段进行顺序冻结，当冻结一定时间并转入井筒掘砌后，再开始下段冻结，达到减少冻结总需冷量的目的。
（2）上段冻结深度为310m，下段冻结深度为470m；
3.（1）可解决由冻结压力、膨胀压力和温度应力等所引起的井壁破坏问题，达到防水、高强、两层井壁间可滑动三方面的要求。
（2）内壁在通过冻结段后采用滑模自下向上一次施工到井口。在冻结壁维护期（消极冻结期）施工，采用冻结法凿井时，混凝土的入模温度以15℃为宜；低温季节施工时的入模温度应不低于10℃。
4.井帮温度、主冻结孔相邻孔间距、冻结壁厚度和平均温度等。

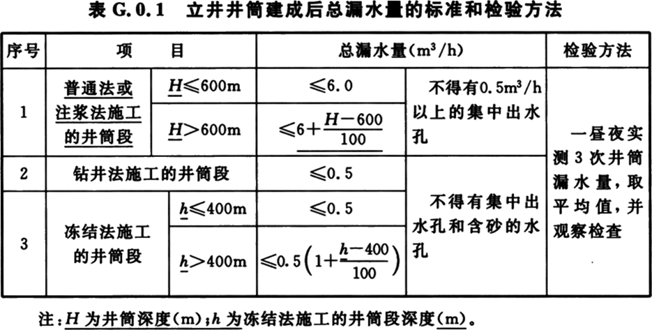

5.（1）该井筒验收时的漏水量不符合规范要求。
（2）总漏水量不应超过8.5m³/h，同时两个集中漏水点都超过规范“不大于0.5m³/h”的要求。
