某制氧站经过招投标，由具有安装资质的公司承担全部机电安装工程和主要机械设备的采购。安装公司进场后，按合同工期，工作内容，设备交货时间，编制了施工进度计划如下图。

在计划实施过程中，电气安装滞后10天，调试滞后3天。A公司在设备采购时，在性价比方面对制造厂商进行了咨询。从供货商所取得的制造许可是否满足该类设备制造，同型号或类似设备的制造业绩方面进行了供货商的审查。从中选择了备选厂商，进行了邀请招标。
在制氧机法兰和管道法兰连接时，施工班组未对法兰的偏差进行检验，即进行法兰连接，遭到项目工程师的制止。整个工程施工完毕后，经过中间交接，建设单位组织了联动试运行，生产线各项指标均达到要求。
问题：
1.根据表1计算总工期需多少天？电气安装滞后及调试滞后是否影响总工期？并分别说明理由。
2.在选择供应商时，供货商的审查还应考虑哪些因素？
3.制氧机在固定后，应如何与管道连接？
4.联动试运行生产线应达到什么要求？

查看答案及解析进入在线模考

参考答案

暂无

答案解析

【第1问】
1-1.总工期为160天。
1-2.电气安装工作总时差为90天，滞后延误10天不影响总工期。
1-3.调试工作为关键工作，工作延误3天会影响总工期3天。
【第2问】
供货商的地理位置；装备能力；审查供货商生产任务的饱满程度；供货商的财务状态和信誉。
【第3问】
连接前，应在自由状态下检验法兰的平行度和同轴度。最终连接时，应在联轴节上架设百分表监视制氧机位移。
【第4问】
1）按设计要求全面投运，首尾衔接稳定，连续运行并达到规定时间。（2）参加试运行的人员应掌握开车、停车、事故处理和调整工艺条件的技术。（3）在联动试运行后，参加试运行的有关单位、部门对联动试运行结果进行分析并评定合格后，填写联动试运行合格证书。

你可能感兴趣的试题

1 背景资料：
某安装公司中标了10台5000m3拱顶罐、5台10000m3球罐的安装工程，拱顶罐和球罐的制作材料均为Q345R，球罐采用的是七带球罐，壁厚为50mm。项目部建立了质量和安全监督体系，编制了施工方案，储罐采用倒装法施工。
在储罐的焊接过程中，施工单位按照以下顺序进行罐底的焊接：边缘板对接焊缝靠外侧的300mm→边缘板剩余焊缝→底圈罐壁与罐底的角焊缝→中幅板焊接→边缘板与中幅板之间的收缩缝。在中幅板焊接时，施工单位按照图4所示顺序进行了焊接，在罐底和罐壁的角焊缝焊接时，先焊外侧后焊内侧，焊工均匀分布，结果出现了严重变形。

在球罐焊接完成后，施工单位立即进行了球罐的外观检查、射线探伤，热处理施工方案经批准后，进行了热处理。之后进行了水压试验，并在球罐水压试验的时候，发现了部分裂纹。
问题：
1．写出储罐罐底正确的焊接顺序。
2．指出图4中焊接顺序有哪些错误的地方并改正。写出预防变形的组装技术措施；
3．球罐用的焊条和药芯焊丝在焊接前应做什么复验？写出质量预控方案的内容。
4．该球罐应采用哪种热处理方法？热处理过程中应控制哪些参数?
5．该球罐无损探伤方式选择射线探伤是否合理?说明理由。

查看解析在线模考

2 背景资料：
某施工单位承建一轧钢技改工程项目，在原轧钢厂主轧跨新增一套可逆式粗轧机，项目主要施工内容包括:主机列设备，电气系统，液压系统，附属管道安装及设备试运转等。
本项目采用固定总价合同，施工单位投标报价中，分部分项工程项目清单的直接费总计1180万元，措施费总计100万元，其他费用中暂列金额20万元，且均不虑增值税可抵扣进项税额，增值税税率9%。
施工单位成本管理部门经测算后，给项目部下达的目标成本为1200万元。项目部结合工程特点，施工方案，项目部自身技术管理实力及当地资源价格等情况，确定了项目的计划成本为1100万元。
项目部进场后，采取技术、经济措施降低成本，对管线应用BIM技术深化设计，对轧机机架的吊装方案进行优化，利用生产车间内两台行车经过相关的设计验算，最终形成双机抬吊的吊装方案，经批准后实施。项目相关人员进行了安全技术交底，并将交底记录妥善留存。轧机机架吊装就位及找平找正后，监理工程师组织了分项工程验收。项目部对轧机机架窗口中心线水平偏斜进行了测量。测量示意见图3，轧机机架安装的测量数据见表3。
施工过程中，项目部全部参与实施成本的动态控制，实际成本比计划成本降低了80万元。顺利完成竣工验收。

问题：
1.计算该项目签约的含税合同价和实际成本降低率。
2.轧机机架采用双机抬吊法时，吊装设计与验算需考虑哪些主要因素?
3.安全技术交底记录应留存几份?分别由谁留存?
4.计算轧机两机架窗口中心线水平偏斜度，轧机机架安装还应检查哪些实测项目?
5.在轧辊调整装置及轧辊平衡装置安装时，齿轮传动及蜗轮蜗杆传动减速机的那些项目应符合设计文件的要求。

查看解析在线模考

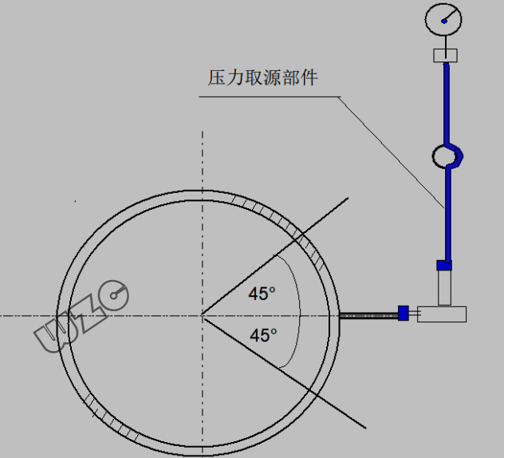

3 1.说出液体压力取源部件安装的要点有哪些？当检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力时如何安装？
