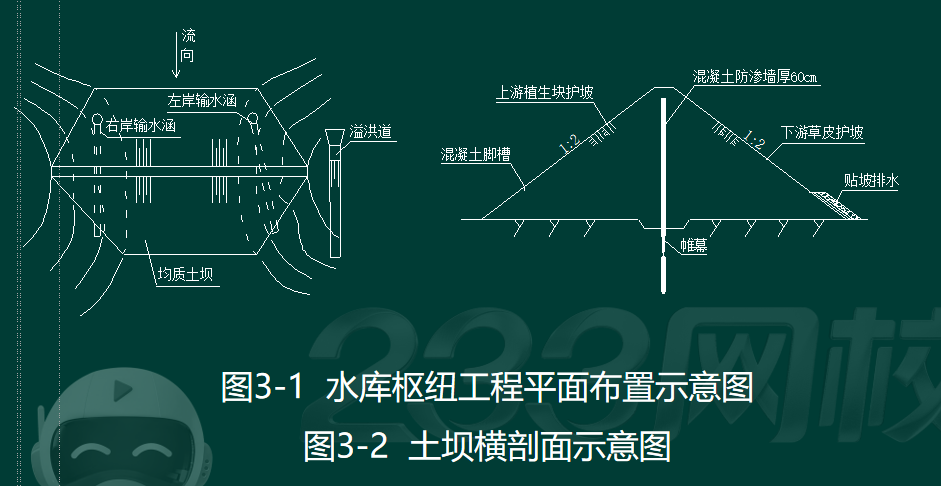

简答题【例题.案例】某小型水库枢纽工程由均质土坝、溢洪道、左岸输水涵和右岸输水涵等建筑物组成，其平面布置示意图如图1所示。该水库工程进行除险加固的主要内容包括：坝体混凝土防渗墙、坝基帷幕灌浆、坝体下游侧加高培厚；拆除重建左、右岸输水涵进口及出口等。混凝土防渗墙位于坝体中部，厚60cm；帷幕位于防渗墙底部。土坝横剖面示意图如图2所示。

【问题】
1.本工程混凝土防渗墙成槽施工前，需做哪些准备工作？本防渗墙混凝土采用哪种方式入仓浇筑比较合适？
2.本工程帷幕灌浆钻孔孔径应根据哪些因素确定？其灌浆压力如何确定？
3.根据背景资料，确定本工程合适的施工导流方案和需要设置的导流建筑物。

参考答案：暂无进入在线模考

1.（1）防渗墙成槽施工前，需进行平整场地、挖导槽、做导墙、安装挖槽机械设备、制备泥浆注入导槽等工作。
（2）本防渗墙混凝土采用导管入仓浇筑比较合适。
2.（1）孔径应根据地质条件、钻孔深度、钻孔方法、钻孔要求和灌浆方法确定。
（2）灌浆压力宜通过灌浆试验确定，也可通过公式计算或根据经验先行拟定，而后在灌浆施工过程中调整确定。

3.（1）本工程施工导流可利用左、右岸输水涵进行分期（相互）导流。
（或左岸输水涵导流，右岸输水涵施工；右岸输水涵导流，左岸输水涵施工。
（2）需设置的导流建筑物为：左岸输水涵上游围堰、右岸输水涵上游围堰。

你可能感兴趣的试题

1【例题.案例】某水利枢纽加固改造工程包括以下工程项目：
（1）浅孔节制闸加固。主要内容包括：底板及闸墩加固、公路桥及以上部分拆除重建等。
（2）新建深孔节制闸。主要内容包括：闸室、公路桥、新挖上、下游河道等。深孔闸位于浅孔闸右侧；
（3）新建一座船闸。主要内容包括：闸室、公路桥、新挖上、下游航道等；
（4）上、下游围堰填筑；
（5）上、下游围堰拆除。

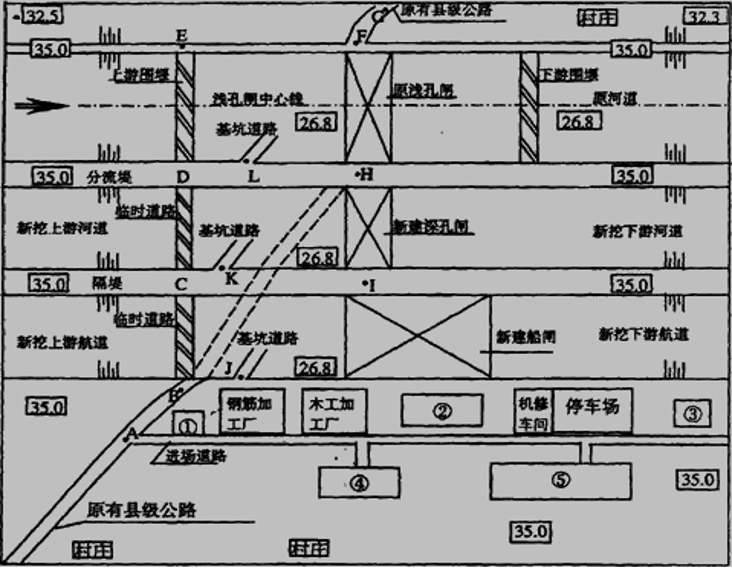

按工程施工需要，枢纽加固改造工程布置有混凝土拌合系统、钢筋加工厂、木工加工厂、预制构件厂、机修车间、地磅房、油料库、生活区、停车场等。枢纽布置示意图如下图所示。示意图中①、②、③、④、⑤为临时设施（包括混凝土拌合系统、地磅房、油料库、生活区、预制构件厂）代号。有关施工基本要求有：
（1）施工导流采用深孔闸与浅孔闸互为导流。深孔闸在浅孔闸施工期内能满足非汛期十年一遇的导流标准。枢纽所处河道的汛期为每年的6、7、8三个月。
（2）在施工期间，连接河道两岸村镇的县级公路不能中断交通。施工前通过枢纽工程的县级公路的线路为A→B→H→F→G。

【问题】
1.按照合理布置的原则，指出示意图中代号①、②、③、④、⑤所对应的临时设施的名称。
2.指出枢纽加固改造工程项目中合理的施工顺序。
3.指出新建深孔闸、浅孔闸加固、新建船闸这三个施工阶段两岸的交通路线。
4.工程施工期间，应在示意图中的哪些地点和设施附近设置安全警示标志?

点击查看答案进入在线模考

2【例题.案例】某水利枢纽工程由电站、泄水闸和土坝组成。泄水闸底板、闸墩均为C30钢筋混凝土结构；土坝为均质土坝，上游设干砌块石护坡，下游设草皮护坡和堆石排水体。工程施工过程中发生如下事件：

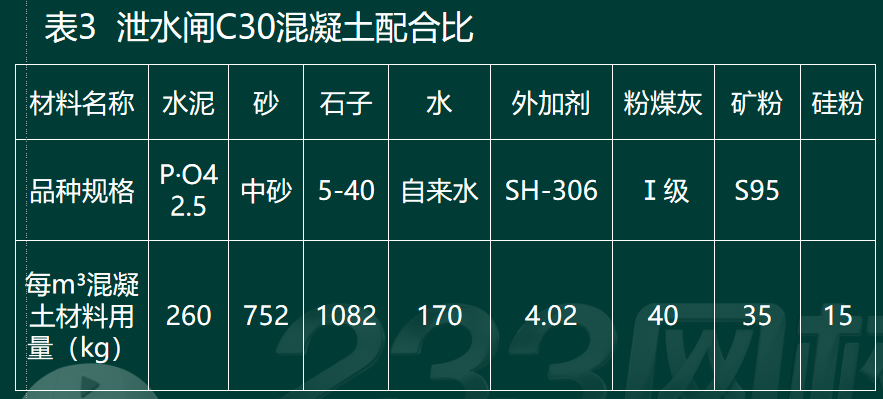

事件1：泄水闸施工前，承包人委托有关单位对C30混凝土进行配合比试验，确定了配合比（见表3），并报监理机构批准。

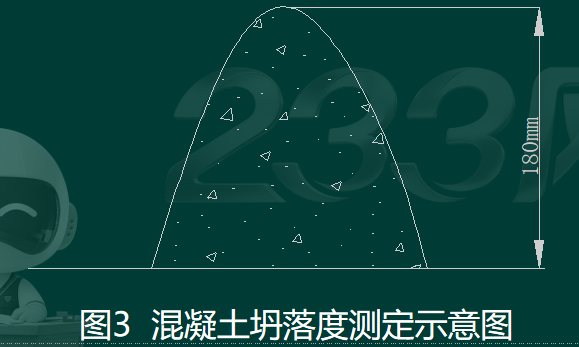

事件2：泄水闸底板混凝土施工过程中，承包人采用标准坍落度筒（上口口径100mm，下口口径200mm，高度300mm的截头圆锥筒）对混凝土坍落度进行测定，测定结果如图3所示。

事件3：承包人在泄水闸闸墩施工过程中，对闸墩的模板安装、钢筋制作及安装等工序按照《水利水电工程单元工程施工质量验收评定标准——混凝土工程》（SL632）进行了施工质量验收评定。
事件4：土坝坝面作业中，承包人进行了铺土、平土、铺筑反滤层及质量检查等工序作业。
【问题】
1.根据事件1，计算泄水闸C30混凝土的水胶比和砂率（保留小数点后两位）。
2.根据事件2，计算混凝土坍落度。
3.事件3中，除模板安装、钢筋制作及安装外，闸墩施工质量验收评定工作还应包括哪些内容？
4.事件4中，除铺土、平土、铺筑反滤层及质量检查外，土坝坝面作业还应包括哪些施工工序？

点击查看答案进入在线模考

3【例题.案例】某平原地区水库除险加固工程由大坝、泄洪闸、灌溉涵洞、溢洪道等建筑物组成，大坝为均质土坝，长1100m，最大坝高18m。其除险加固主要内容：①培厚背水坡土方及加高坝顶；②拆除重建坝顶道路；③新建坝顶混凝土防浪墙；④加固泄洪闸；⑤拆除重建灌溉涵洞；⑥拆除背水坡砌石护坡，重建混凝土框格草皮护坡；⑦拆除迎水面砌石护坡，重建混凝土预制块护坡；⑧新建安全监测设施等。工程所在地区6、7、8三个月为汛期，非汛期施工导流标准为5年一遇，泄洪闸及灌溉涵洞均可满足非汛期导流要求。本工程于2009年10月开工，2011年4月底结束。
灌溉涵洞由6节洞身组成，断面尺寸均为12m×4m×3m（长×宽×高），洞内四角设有0.5m×0.5m的贴角，洞身编号从迎水侧至背水侧依次为a～f。
工程施工中发生了如下事件：

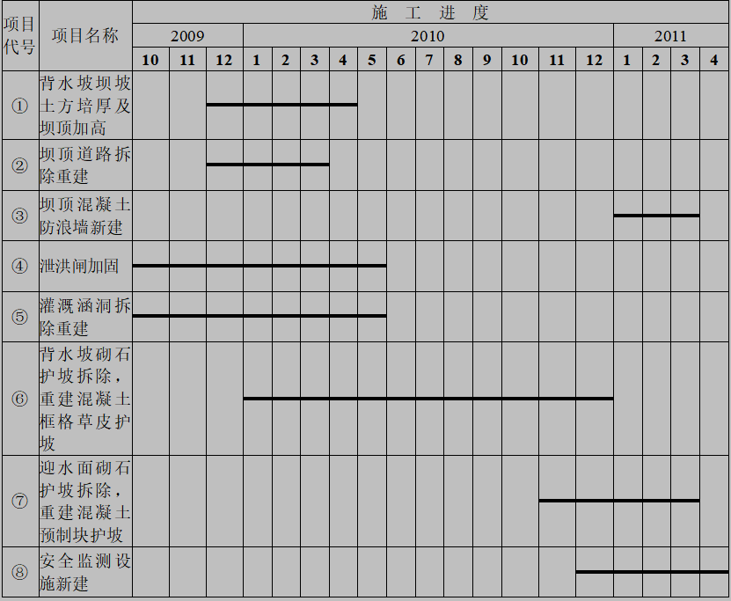

事件一：施工单位根据总体进度目标编制了本工程施工进度计划横道图，如图5所示。
事件二：为确保工期，施工单位在灌溉涵洞洞身施工时配备了3套模板，并制定了混凝土施工措施计划。

事件三：为保证混凝土的质量，施工组织设计方案对混凝土质量控制提出了具体要求，列出了混凝土拌合物可能出现不合格料的情况。
事件四：当洞身混凝土强度达到设计要求后，监理单位组织进行了涵洞两侧基坑的隐蔽单元工程验收，施工单位即开始进行土方回填。

【问题】
1.根据事件一，指出横道图中施工进度计划的不妥之处（不考虑工作持续时间），并简要说明理由。
2.根据事件二，为确保工期，指出6节涵洞洞身适宜的施工顺序（用编号表示）；说明浇筑止水部位混凝土的注意事项。
3.根据事件二，指出每节涵洞洞身适宜的混凝土浇筑仓数及相应部位。
4.根据《水工混凝土施工规范》，分析本工程混凝土拌合物可能出现不合格料的情况有哪几种？
5.根据《碾压式土石坝施工规范》，指出事件四中涵洞两侧回填土的施工技术要求。

点击查看答案进入在线模考
