简答题背景资料：
某施工单位承建一轧钢技改工程项目，在原轧钢厂主轧跨新增一套可逆式粗轧机，项目主要施工内容包括:主机列设备，电气系统，液压系统，附属管道安装及设备试运转等。
本项目采用固定总价合同，施工单位投标报价中，分部分项工程项目清单的直接费总计1180万元，措施费总计100万元，其他费用中暂列金额20万元，且均不虑增值税可抵扣进项税额，增值税税率9%。
施工单位成本管理部门经测算后，给项目部下达的目标成本为1200万元。项目部结合工程特点，施工方案，项目部自身技术管理实力及当地资源价格等情况，确定了项目的计划成本为1100万元。
项目部进场后，采取技术、经济措施降低成本，对管线应用BIM技术深化设计，对轧机机架的吊装方案进行优化，利用生产车间内两台行车经过相关的设计验算，最终形成双机抬吊的吊装方案，经批准后实施。项目相关人员进行了安全技术交底，并将交底记录妥善留存。轧机机架吊装就位及找平找正后，监理工程师组织了分项工程验收。项目部对轧机机架窗口中心线水平偏斜进行了测量。测量示意见图3，轧机机架安装的测量数据见表3。
施工过程中，项目部全部参与实施成本的动态控制，实际成本比计划成本降低了80万元。顺利完成竣工验收。

问题：
1.计算该项目签约的含税合同价和实际成本降低率。
2.轧机机架采用双机抬吊法时，吊装设计与验算需考虑哪些主要因素?
3.安全技术交底记录应留存几份?分别由谁留存?
4.计算轧机两机架窗口中心线水平偏斜度，轧机机架安装还应检查哪些实测项目?
5.在轧辊调整装置及轧辊平衡装置安装时，齿轮传动及蜗轮蜗杆传动减速机的那些项目应符合设计文件的要求。

参考答案：暂无进入在线模考

1. 1.（1）合同价（1180+100+20）×（1+9%）=1417万元

（2）实际成本：1100-80=1020万元，实际成本降低率=1200-1020/1200×100%=15%

2. 2.利用生产车间内两台行车辅助平衡梁共同抬吊轧机机架，需根据轧机机架的重量、行车的起重能力、两行车吊钩间距尺寸和提升高度进行设计和验算。

3. 3.安全技术交底记录一式三份，分别由工长、施工班组和安全员留存。

4. 4.（1）机架窗口面在水平方向的偏斜度计算：

轧机两机架窗口中心线的水平偏斜度=

|（300.22+300.27）/2-（300.40+300.32）/2 |/4000=0.115/4000=0.02875‰

（2）轧机机架的安装应检查机架垂直度、水平度、中心线、机架窗口在水平方向扭斜、连轧机相邻两机架平行度等参数。
5.齿轮传动及蜗轮蜗杆传动减速机的齿侧间隙、齿顶间隙、齿啮合接触面积和传动轴轴向窜动量应符合设计文件的要求

你可能感兴趣的试题

1

问题：1.绿色施工专项方案应由谁审批?绿色施工专项方案还应包括哪些内容?
2.用表4中工作编号写出施工进度的关键线路，并分别计算总工期和工作C的总时差。工作C的材料延误是否影响总工期?
3.写出图4中123分别表示什么设备?写出氮气管道吹扫中存在的错误应如何整改?
4.竣工图绘制的依据还应包括哪些内容?竣工图章还应补充哪些内容?

点击查看答案进入在线模考

2工业管道敷设及连接，做法正确的是（）。

A．管道连接时，不得强力对口
B．埋地管道安装应在支承地基或基础检验合格后进行
C．埋地管道防腐层施工应在管道安装后进行
D．大直径密封垫片需要拼接时，应采用平口对接
E．法兰平面之间应保持垂直

点击查看答案进入在线模考

3某安装公司承包一大楼机电设备安装工程，包括给排水工程、供暖工程、建筑电气工程、通风与空调工程、建筑智能化工程、电梯工程以及消防工程。安装公司项目部进场后，编制了施工组织设计、施工方案和施工进度计划，根据施工场地设计了施工总平面图，并经建设单位和监理单位审核通过。在材料进场时根据必要的材料进行了验收和复检。
安装公司在施工方案中，针对建筑变配电工程施工程序编制如下：开关柜、配电柜的安装顺序：开箱检查→二次搬运→A→柜体固定→B→C→试验调整→送电运行验收。
干式变压器的施工顺序：开箱检查→二次搬运→D→E→F→送电前检查→送电运行验收。

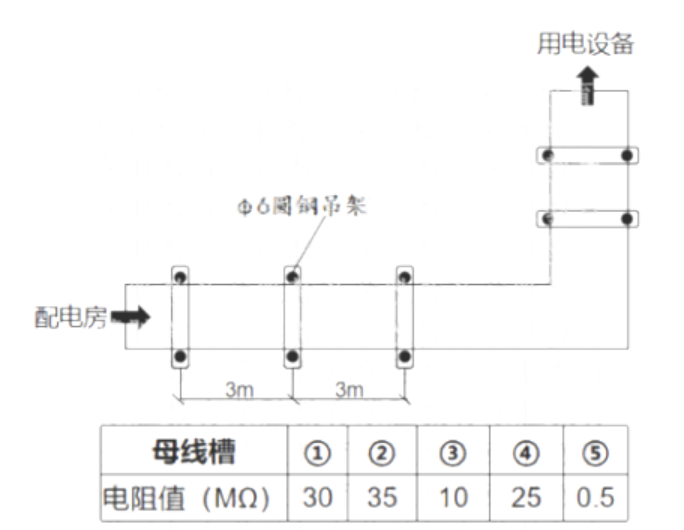

施工中发生了如下事件：施工遭遇雨季建筑渗水，母线槽受潮，送电前绝缘电阻测试不合格，并且部分吊架安装不符合规范要求(见图2)质检员对母线槽安装提出了返工要求。母线槽拆下后，有5节母线槽的绝缘电阻测试值如表2所示，母线槽经干燥处理后，增加圆钢吊架返工安装，通电验收合格。
