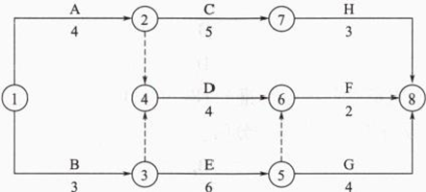

某工程网络计划如图1所示，存在的绘图错误是()。

A．工作的节点编号不规范

B．存在多余的虚工作

C．存在多个终点节点

D．存在未标注名称的工作

查看答案及解析进入在线模考

参考答案

答案解析

本题考核的是双代号网络计划的绘制规则。
双代号网络计划的绘图规则：
(1)网络图必须按照已定逻辑关系绘制。
(2)网络图中严禁出现从一个节点出发，顺箭头方向又回到原出发点的循环回路。
(3)网络图中的箭线(包括虚箭线，以下同)应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线(即逆向箭线)。
(4)网络图中严禁出现双向箭头和无箭头的连线。
(5)网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。
(6)严禁在箭线上引入或引出箭线。
(7)应尽量避免网络图中工作箭线的交叉。当交叉不可避免时，可以采用过桥法或指向法处理。
(8)网络图应只有一个起点节点和一个终点节点(任务中部分工作需要分期完成的网络计划除外)。
节点⑥是多余的，⑥—⑦节点之间的虚工作是多余的。
直接将节点4与7连接即可，不改变原有工作逻辑关系CE工作同样还是G工作的紧前工作，因此6-7之间的虚工作是多余的。
故本题B选项正确，选项ACD错误。[|||][|||][|||][|||][|||]

你可能感兴趣的试题

1 网络计划中，工作总时差是本工作可以利用的机动时间，但其前提是()。

A．不影响紧后工作最迟开始

B．不影响紧后工作最早开始

C．不影响紧后工作最早完成

D．不影响后续工作最早完成

查看解析在线模考

2 在工程网络计划中，如果某项工作的最早开始时间和最早完成时间分别为第3天和第8天，则说明该工作实际上最早应从开工后()。

A．第3天上班时刻开始，第8天下班时刻完成

B．第3天上班时刻开始，第9天下班时刻完成

C．第4天上班时刻开始，第8天下班时刻完成

D．第4天上班时刻开始，第9天下班时刻完成

查看解析在线模考

3 某工程网络计划如图2所示，工作D的最迟开始时间和总时差分别是()。

A．6和2

B．6和4

C．7和2

D．7和3

查看解析在线模考
