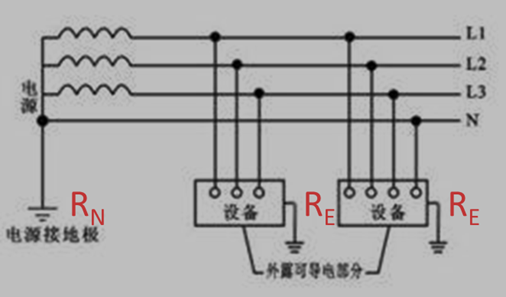

单选题【单项选择题】接地保护和接零保护是防止间接接触电击的主要技术措施，某电气设备采用如图所示的触电保护方式。因此，下列说法中正确的是（　　）。

A．系统属于工作接地（TT系统），R_E线称作保护接地电阻
B．N线称为中性线，能改善防雷性能、排验故障接地点
C．故障电流通过双接地电阻构成回路，通过短路保护实现速断
D．R_E＜R_N时，漏电设备对地电压一般能降低到安全范围以内

系统属于工作接地（TT系统），RE线称作保护接地电阻，N线称为中性线，能和相线构成工作回路提供220V的工作电压。故障电流通过双接地电阻构成回路，一般不能通过短路保护实现速断，即使RE＜RN时但由于双接地电阻处于同一数量级，漏电设备对地电压一般不能降低到安全范围以内。

你可能感兴趣的试题

1【单项选择题】通过接地保护、接零保护保证人身安全的用电安全，降低并减轻触电事故的发生概率及事故后果是现有最优安全措施。针对下图的供电保护方式的说法中，正确的是（　　）。

A．保护零线的重复接地能将回路漏电电压降至安全限制
B．保护系统中不存在独立设置的保护零线和中性线
C．适用于火灾爆炸危险性较大、安全要求较高的作业面
D．保护零线的重复接地能加速线路保护装置的动作

点击查看答案进入在线模考

2【单项选择题】保护接地是用导线将电气设备的金属外壳与大地连接，是防止间接接触电击的基本技术措施，在实际应用中包括工作接地、保护接地两种具体形式。按照如下电气保护系统示意图，选项中的各说法中最为恰当的是（　　）。

A．R_C称作工作接地、R_E称作保护接地电阻
A．R_C称作工作接地、R_E称作保护接地电阻
B．不接地的配电网，单相电击的危险性较小
B．不接地的配电网，单相电击的危险性较小
C．采取其他防触电方式确有困难可采取如图保护方式
C．采取其他防触电方式确有困难可采取如图保护方式
D．能降低漏电设备对地电压，也应采取速断保护
D．能降低漏电设备对地电压，也应采取速断保护

点击查看答案进入在线模考

3【单项选择题】接地保护和接零保护是防止间接接触电击的主要技术措施，以如下所示的保护接零，下列各项说法中正确的是（　　）。

A．①被称作工作零线、中性线，用于构成闭合回路
B．R_N被称作工作接地、R_E被称作保护接地、R_S被称作重复接地
C．R_S能有效避免保护零线断开的危险性
D．R_E属于错误连接保护方式，严禁出现设备外壳接地不接零的情况

点击查看答案进入在线模考
