某商业建筑地上5层，地下2层，东西长60m，南北宽40m，层高4.2m，建筑高度23.2m。地上功能为商店营业厅，地下功能为汽车库和设备房。该建筑按国家消防技术标准设有火灾自动报警系统、防烟排烟系统、气体灭火系统，自动喷水灭火系统等消防设施。建筑地上各层采用自然排烟系统，且南北开窗具有自然对流条件；地下车库采用机械排烟，每层划分2个防烟分区，共设1套机械排烟系统。防烟系统均采用自然通风系统。地下一层配电室设置6台预制七氟丙烷气体灭火系统保护。消防技术服务机构对该建筑消防设施检测情况如下：
（1）检查地上自然排烟系统。地上每层采用2条防火玻璃平均划分3个防烟分区，防火玻璃自顶板下南北方向设置，有效高度600mm。每个防烟分区在建筑南侧和北侧两条对边各设置2组电动排烟窗，排烟窗为上悬窗高位安装，每组长度3.5m，开启角度70°，每组有效排烟面积3m²。自动排烟窗采用火灾自动报警系统联动开启、温度释放装置联动开启和现场手动开启方式，手动开启装置距地高度1.7m。检测人员检查排烟窗设置高度，并核实排烟窗有效排烟面积。
（2）对排烟系统功能测试。模拟地上二层某防烟分区内火警，火灾确认后，联动控制器发出4组联动控制信号，并接收到3组排烟窗动作反馈信号，现场检查发现有一组电动排烟窗未动作，现场手动启动，排烟窗自动打开。模拟车库防烟分区内火警，排烟风机自动启动后，测试防烟分区内排烟口风速偏小，核实防烟分区排烟量不足。
（3）检查配电室气体灭火系统。防护区入口处壁挂安装气体灭火控制器，入口处安装火灾声光警报器和灭火剂喷放指示灯。防护区内无人值班，未设声光警报器和机械排风。配电室无外墙，泄压口设在与走廊相隔的内墙上，距地高度0.5m。七氟丙烷灭火剂钢瓶固定铭牌显示灭火剂充装压力
4.2MPa，容积100L及充装日期等信息。将电磁阀与容器阀脱离，进行模拟启动试验，控制器延时结束后，现场检查有1个电磁阀未动作；恢复系统再次试验，首次未动作的电磁阀动作，但仍有1只电磁阀未动作。选择1台灭火装置模拟喷放试验，系统启动后，控制器未接收到灭火剂释放反馈信号。
根据以上材料，回答下面问题（22分）：
1.指出自然排烟系统防烟分区及系统设置存在的问题，自动排烟窗有效排烟面积应如何计算？
2.自然排烟系统联动测试时，排烟窗未动作的原因有哪些？
3.测试车库内排烟量偏小应如何处理？
4.该建筑排烟系统每季度、每半年和每年维护管理要求有哪些？排烟窗的温控释放装置、排烟防火阀的易熔片的备件应如何配备？
5.指出配电室气体灭火系统设置存在的问题。
6.模拟启动试验时有电磁阀未动作的可能原因有哪些？如何解决？
7.模拟喷放试验时，控制器未收到灭火剂释放反馈信号的原因有哪些？

答案解析

1.（1）存在的问题：
① 防烟分区的长边长度为60m。
② 防火玻璃自顶板下南北方向设置，有效高度600mm。
③ 排烟窗为上悬窗高位安装，每组长度3.5m。
④ 每个防烟分区在建筑南侧和北侧两条对边各设置2组电动排烟窗，每组有效排烟面积3m²。
⑤ 手动开启装置距地高度1.7m。
（2）自动排烟窗有效排烟面积应按窗最大开启时的水平投影面积计算。
【解析】根据《建筑防烟排烟系统技术标准》GB51251-2017
4.3.5 除本标准另有规定外，自然排烟窗（口）开启的有效面积尚应符合下列规定：
1 当采用开窗角大于70°的悬窗时，其面积应按窗的面积计算；当开窗角小于或等于70°时，其面积应按窗最大开启时的水平投影面积计算。
4.6.3 除中庭外下列场所一个防烟分区的排烟量计算应符合下列规定：
1 建筑空间净高小于或等于6m的场所，其排烟量应按不小于60m³/（h•㎡）计算，且取值不小于15000m³/h，或设置有效面积不小于该房间建筑面积2%的自然排烟窗（口）。
2.排烟窗未动作的可能原因：
（1）控制排烟窗的输入输出模块故障。
（2）控制排烟窗的输入输出模块与火灾报警控制器（联动型）之间的信号线故障。
（3）控制排烟窗的输入输出模块与排烟窗控制箱之间的线路故障。
（4）排烟窗控制箱故障或损坏。
（5）电动开窗机故障或损坏。
（6）排烟窗控制箱供电不正常。

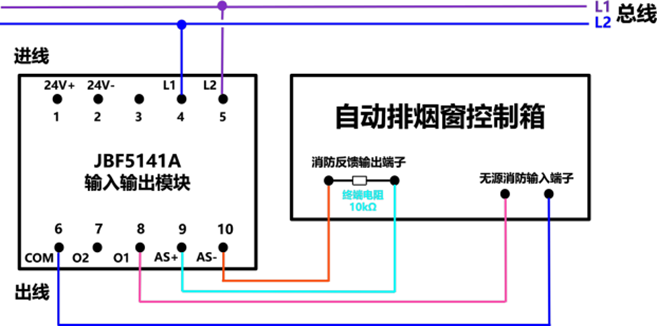

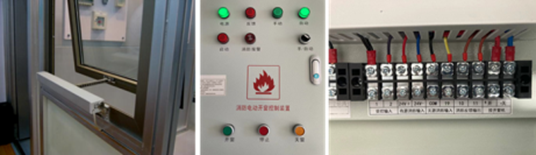

【解析】排烟窗的控制原理如图：


3.检查风机工作状态是否正常；检查软连接是否破损、风管转弯处是否加设导流片；检查着火防烟分区排烟阀是否全部开启到位，非着火防烟分区排烟阀是否被打开；测试风管漏风量是否过大。
4.（1）维护管理要求：每季度对排烟风机、自动排烟窗进行一次功能检测启动试验及供电线路检查；每半年对全部排烟防火阀、排烟阀进行自动和手动启动试验一次。每年对全部排烟系统进行一次联动试验和性能检测。
（2）应有10%的备用件，且不少于10只。
5.存在的问题：
（1）防护区未设声光警报器和机械排风。
（2）泄压口设在与走廊相隔的内墙上，距地高度0.5m。
（3）七氟丙烷灭火剂钢瓶固定铭牌显示灭火剂充装压力4.2MPa。
6.（1）可能原因：控制器电磁阀接线端子电源输出不满足6只电磁阀同时工作。
（2）解决方法：现场增设外部电源。

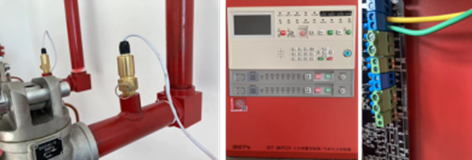

7.可能的原因：
（1）自锁压力开关损坏或故障。
（2）压力开关与气体灭火控制器喷洒反馈端子之间的连线故障。
（3）气体灭火控制器喷洒反馈端子故障。
