某政府办公大楼，地上7层，地下1层。地上楼层层高均为3.5m，每层建筑面积4000m² ，平均划分为2个防火分区。首层及二层为政务大厅，三层设有1个档案室和1个电子信息机房，其他部分均为办公用房，地下一层为汽车库。该建筑设置了火灾自动报警系统、气体灭火系统和自动喷水灭火系统等消防设施。
火灾自动报警控制器（联动型）每条报警总线回路最大负载能力为256个报警点位，每个防火分区有40个报警点，共设3条报警总线回路，其中一至二层为第一回路，三至五层为第二回路，六至七层为第三回路。每个楼层安装2只总线短路隔离器，分别安装在2个防火分区的分隔处。档案室和电子信息机房分别划分为1#和2#防护区，合用一套IG541组合分配气体灭火系统防护。
地下一层汽车库的疏散通道上设有1樘防火卷帘，在防火卷帘一侧设置有两只专门用于控制防火卷帘的点型感温火灾探测器。某消防技术服务机构受托对该办公大楼的消防设施进行检测，部分检测情况如下：
1.火灾自动报警系统检测
检测人员首先切断了火灾报警控制器（联动型）的所有外部控制连线。从第一回路拆下1只点型感烟火灾探测器，火 灾报警控制器在20s时发出故障报警声、光信号，触发该回路上的另一只感烟火灾探测器，火灾报警控制器（联动型）在12s时显示火灾报警信息，故障报警声切换为火灾报警声。触发第二回路的一只感烟火灾探测器报警，火灾报警控制器发出火灾报警声、光信号，消音后，使用加烟器触发该回 路上另一只感烟火灾探测器，火灾报警控制器只有光报警信 号。使该回路上的一只感烟火灾探测器底座上的总线接线端子短路，火灾报警控制器显示40条探测器故障信息。同时触发第三回路上的10只点型感烟火灾探测器，火灾报警控制器死机。消除全部探测器的报警状态后，火灾报警控制器可以重新 正常启动。重复以上全部操作，检测结果相同，经排查，控制器的线路和电源均无问题。
2.气体灭火系统检测
检测人员确认火灾自动报警控制器（联动型）和气体灭火控制器均处于自动控制状态后，进行以下检测：
（1）1#防护区检测：检测人员拆下1#防护区对应启动气瓶上的电磁阀，触发1#防护区内的1只点型感烟火灾探测器，并按下1只手动火灾报警按钮报警，防护区内外的声光报警装置发出声光报警信号，防护区的电动送排风阀门、防火阀、门、窗和泄压口关闭，气体灭火控制器开始延时计时，按下控 制器上对应的紧急停止按钮，35s后检测人员观察到该电磁阀 的驱动装置动作。
（2）2#防护区检测：检测人员拆下2#防护区对应驱动气瓶上的电磁阀，并按下防护区外的紧急启动按钮，防护区内外报警和开口封闭装置动作正常。手动使压力信号反馈装置动作，防护区外的气体喷放指示灯未点亮。
（3）检查灭火剂储存容器，发现有1只储气瓶压力表指针位于红区。
3.防火卷帘控制功能检测
检测人员在汽车库模拟火灾，触发防火卷帘一侧的2只点型感烟火灾探测器报警，该防火卷帘直接下降到地面。在消防 联动控制器上手动控制防火卷帘上升，复位后，模拟火灾，使1只专门用于控制防火卷帘的感温火灾探测器报警，防火卷帘下降到距地面1.8m处。
根据以上材料，回答下列问题（31分）
1.指出该建筑火灾自动报警系统设置上存在的问题，并说明理由。
2.该建筑火灾自动报警系统的报警时间和报警功能是否存在问题？并分别说明理由。
3.该建筑火灾报警控制器死机的原因是什么？在对其进行维护保养时还应检测哪些内容？
4.指出该建筑IG541气体灭火系统在检测中存在的问题，并说明理由。
5.2#防护区气体喷放指示灯没有点亮，可能的原因有哪些？
6.指出该建筑防火卷帘控制功能上存在的问题，并说明理由。

1.指出该建筑火灾自动报警系统设置上存在的问题，并说明理由。
【答案】存在的问题：
问题（1）：三至五层为第二回路。（1分）
理由：火灾报警控制器（联动型）每一条回路连接的设备总数不宜超过200点，且应留有不少于额定容量10%的余量。40×2×3=240点，至少设置2条总线回路。（1分）
【解析】根据《火灾自动报警系统设计规范》GB50116-20133.1.5 任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数，均不应超过3200点，其中每一总线回路连接设备的总数不宜超过200点，且应留有不少于额定容量10%的余量；任一台消防联动控制器地址总数或火灾报警控制器（联动型）所控制的各类模块总数不应超过1600点，每一联动总线回路连接设备的总数不宜超过100点，且应留有不少于额定容量10%的余量。
问题（2）：在防火卷帘一侧设置有两只专门用于控制防火卷帘的点型感温火灾探测器。（0.5分）
理由：应在卷帘的任一侧距卷帘纵深0.5m~5m内设置不少于2只专门用于联动防火卷帘的感温火灾探测器。（0.5分）
【解析】根据《火灾自动报警系统设计规范》GB50116-20134.6.3 疏散通道上设置的防火卷帘的联动控制设计，应符合下列规定：1 联动控制方式，防火分区内任两只独立的感烟火灾探测器或任一只专门用于联动防火卷帘的感烟火灾探测器的报警信号应联动控制防火卷帘下降至距楼板面1.8m处；任一只专门用于联动防火卷帘的感温火灾探测器的报警信号应联动控制防火卷帘下降到楼板面；在卷帘的 任一侧距卷帘纵深0.5m～5m内应设置不少于2只专门用于联动防火卷帘的感温火灾探测器。

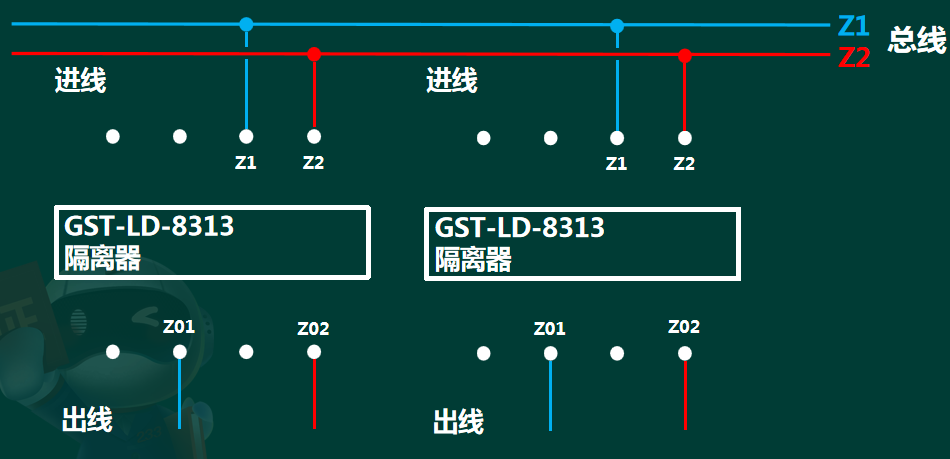

问题（3）：每个楼层安装2只总线短路隔离器，分别安装在2个防火分区的分隔处。（1分）
理由：每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32点。40÷32=2个，每个防火分区应至少设置2只总线短路隔离器。（1分）
【解析】根据《消防设施通用规范》GB55036-202212.0.4 火灾自动报警系统总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等设备的总数不应大于32点。总线在穿越防火分区处应设置总线短路隔离器。
总线短路隔离器。

2.该建筑火灾自动报警系统的报警时间和报警功能是否存在问题？并分别说明理由。
【答案】（1）火灾报警控制器在20s时发出故障报警，没问题。（0.5分）
理由：当控制器内部、控制器与其连接的部件间发生故障时，控制器应在100s内发出与火灾报警信号有明显区别的故障声、光信号。（0.5分）
（2）火灾报警控制器（联动型）在12s时显示火灾报警信息，有问题。（0.5分）
理由：当有火灾探测器火灾报警信号输入时，控制器应在10s内发出火灾报警声、光信号。（0.5分）
（3）触发该回路上的另一只感烟火灾探测器，故障报警声切换为火灾报警声。没问题。（1分）
理由：火灾报警控制器应具有火警优先功能。当火灾报警控制器接收到火灾报警信号时，无论是否已经接收到故障报警信号，都应该优先显示火灾报警信号。（1分）
（4）使用加烟器触发该回路上另一只感烟火灾探测器，火灾报警控制器只有光报警信号。有问题。（0.5分）
理由：火灾报警声信号应能手动消除，当再有火灾报警信号输入时，应能再次启动。（0.5分）
（5）使1只感烟火灾探测器底座上的总线接线端子短路，火灾报警控制器显示40个探测器故障，有问题。（0.5分）
理由：当某一总线发生一处短路故障导致短路隔离器动作时，受短路隔离器影响的部件数量不应超过32个。（0.5分）
3.该建筑火灾报警控制器死机的原因是什么？在对其进行维护保养时还应检测哪些内容？
【答案】火灾报警控制器（联动型）死机的原因是火灾报警控制器的负载功能不符合要求。（2分）
还应检测内容：自检功能和操作级别、消音和复位功能、屏蔽功能、主备电源的自动转换功能等。（2分）

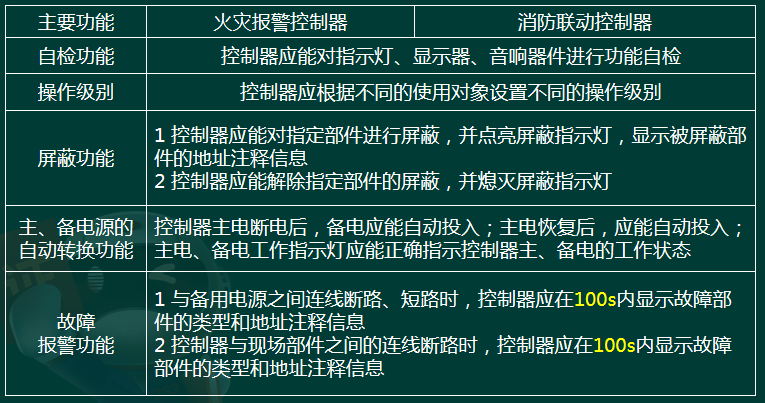

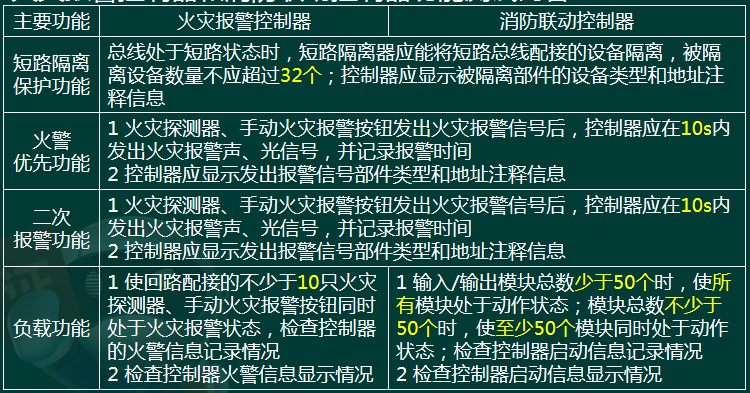

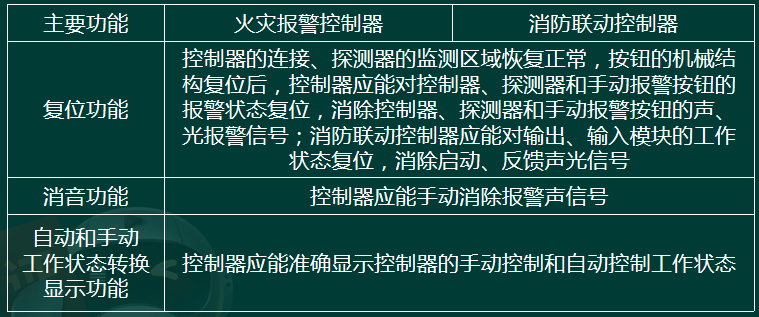

【解析】根据《火灾自动报警系统施工及验收标准》GB50166-2019火灾报警控制器和消防联动控制器功能测试内容

4.指出该建筑IG541气体灭火系统在检测中存在的问题，并说明理由。
【答案】（1）1#防护区联动关闭泄压口，有问题。（1分）
理由：泄压口的作用是为了防止气体喷放时防护区内超压，不能关闭。（1分） （2）1#防护区延时阶段按下紧急停止按钮，35s后检测人员观察到该电磁阀的驱动装置动作，有问题。（1分）
理由：在联动控制进入启动延时阶段时，操作灭火控制器对应该防护区域的停止按钮，灭火控制器应停止正在进行的操作，系统设置的延迟喷射时间不应大于30s。（1分）
（3）2#防护区的气体喷放指示灯没有点亮，有问题。（1分）

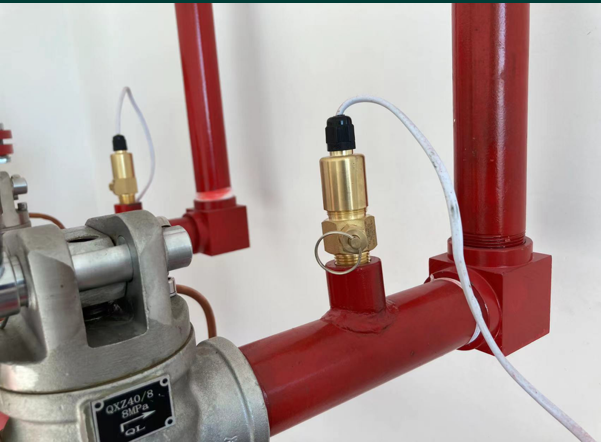

理由：人工使压力信号反馈装置动作，相应防护区门外的气体喷放指示灯应正常点亮。（1分）
（4）储气瓶压力表指针位于红区，有问题。（1分）
理由：压力显示器分红区和绿区，压力显示应在绿区范围内。（1分）
5.2#防护区气体喷放指示灯没有点亮，可能的原因有哪些？
【答案】可能的原因：
（1）信号反馈装置故障或损坏；（1分）
（2）信号反馈线路故障；（1分）
（3）喷放指示灯故障；（1分）
（4）气体喷放指示灯具与底座脱落；（1分）
（5）灯具未按照设计文件安装。（1分）

6.指出该建筑防火卷帘控制功能上存在的问题，并说明理由。
【答案】（1）触发2只点型感烟火灾探测器报警，防火卷帘直接下降到地面，有问题。（0.5分）
理由：防火分区内任意2只独立的感烟火灾探测器的报警信号应联动控制疏散通道上的防火卷帘下降至距楼板面1.8m处。（0.5分）
（2）触发1只专门用于控制疏散通道上防火卷帘的感温火灾探测器报警，防火卷帘下降到距地面1.8m处，有问题。（0.5分）
理由：任1只专门用于联动防火卷帘的感温火灾探测器的报警信号应联动控制防火卷帘下降到楼板面。（0.5分）
（3）在消防联动控制器上手动控制防火卷帘上升，有问题。（0.5分）
理由：根据规范要求，疏散通道上设置的防火卷帘的手动控制方式，应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降。不能在消防联动控制器上手动控制防火卷帘上升。（0.5分）
