单选题在使用UML对数据库应用系统进行建模的过程中，状态图和活动图是常见的动态建模机制。有下列状态图和活动图：

以上状态图或活动图语法正确的是（　　）。

A．仅Ⅰ
B．仅Ⅱ
C．仅Ⅰ和Ⅱ
D．仅Ⅰ、Ⅱ和Ⅲ

活动图主要的目的在于陈述活动与活动之间的流程控制的转移。在活动图中，必须有且只有能一个起始点，用●表示，可以有多个结束点，用⑩表示。活动之间的转换用箭头表示，箭头表示执行的方向，其标注为执行下一个活动的条件，如果箭头上没有条件，则执行完该活动后自动执行所指向的活动。加粗指向为同步调，表示可以并行执行，菱形代表分支，表示判断。
状态图的主要目的在于陈述系统中有关事件的状态转移。他的画法和活动图类似，但是状态图在状态发生转移时需要在转移的关系上标示该事件。
由题目可知，前三项都符合要求，第四项没有在箭头上标明转移标示。故选择D选项。

你可能感兴趣的试题

1在SQL Server 2008中，设有职工表(职工号，姓名，所在部门，工资)，现要查询工资总和最高的前3个部门。下列查询语句中正确的是（　　）。

A．

B．

C．

D．

点击查看答案进入在线模考

2下列关于SQL Server 2008触发器的说法，错误的是（　　）。

A．触发器可以实现复杂的完整性约束
B．在一个表上可以为同一个操作建立多个前触发型触发器
C．对DML型触发器，引发触发器执行的操作只能是INSERT、DELETE和UPDATE
D．使用触发器实现数据完整性的效率通常低于CHECK约束

点击查看答案进入在线模考

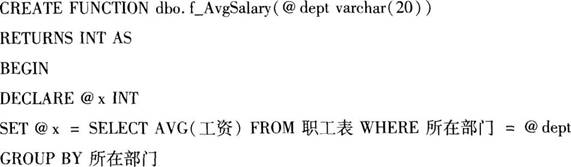

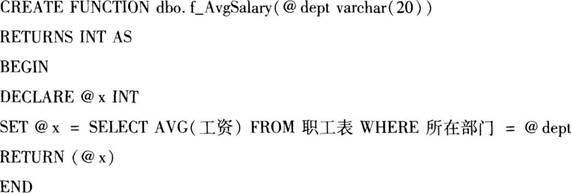

3在SQL Server 2008中，设有职工表(职工号，姓名，所在部门，工资)，现要建立查询指定部门平均工资的标量函数。下列语句中正确的是（　　）。
