简答题如下图所示，某园区网用2．5Gbps的POS技术与Internet相连，POS接口的帧格式是SONET。路由协议的选择方案是：园区网内部采用OSPF动态路由协议，园区网与Internet的连接使用静态路由。

问题：
请阅读以下R3和R4的部分配置信息，并补充空白处的配置命令或参数，按题目要求完成路由器的配置。
R3的POS接口OSPF和缺省路由的配置信息
Router-R3#configure terminal
Router-R3 (config) #
Router-R3 (config) #interface pos3/0
Router-R3 (config-if) #description To Internet
Router-R3 (config-if) #bandwidth 2500000
Router-R3 (config-if) #ip address 195.19.78.5255.255.255.252
Router-R3 (config-if) # 【6】 32
Router-R3 (config-if) #pos framing sonet
Router-R3 (config-if) #no ip directed-broadcast
Router-R3 (config-if) #pos flag 【7】
Router-R3 (config-if) #no shutdown
Router-R3 (config-if) #exit
Router-R3 (config) #router ospf 65
Router-R3 (config-router) #network 222.98.66.128 【8】 area 0
Router-R3 (config-router) #redistribute connected metric-type 1 subnets
Router-R3 (config-router) #area 0 range 222.98.66.128 【9】
Router-R3 (config-router) #exit
Router-R3 (config) #ip route 0.0.0.00.0.0.0195.19.78.6
Router-R3 (config) #exit
Router-R3#
R4 的静态路由配置信息
Router-R4#configure terminal
Router-R4(config) #ip route 222.98.66.128 【10】

参考答案：暂无进入在线模考

【解题思路】
本题涉及的内容主要是0SPF动态协议、静态路由协议的配置和管理。
【参考答案】
【6】【解析】(config．if)#crc 32指的是配置CRC的校验功能。因此【6】处应填入：crc。
【7】【解析】在pos flag的设置中，s1 sO=00(十进制0)表示是SONET帧的数据，s1s0=10(十进制2)表示是SDH帧的数据。本题要求设置为SONET帧的数据，故填写为s1s00。因此【7】处应填入：s1s00。
【8】【解析】在路由器的OSPF配置模式下，可以使用“network ip<子网号><wildcard-mask>area<区域号>”命令定义参与OSPF的子网地址。因为整个园区网内部都采用OSPF协议，而园区网由“222．98．66．128／26”和“222．98．66．192／26”两个网址块组成，对这两个网址块地址进行汇聚，得到园区网的网络地址为222．98．66．128／25，其子网掩码为255．255．255．128，所以在<wildcard—mask>中应该填写子网掩码的反码，即0．0．0．127。因此【8】处应填入：0．0．0．127。
【9】【解析】可以使用“area<区域号>range<子网地址><子网掩码>”命令定义某一特定范围子网的聚合。对于本题的网络中，根据上一题的解析可知聚合后的网络地址为222．98．66．128／25，所以子网掩码即为255．255．255．128。因此【9】处应填入：255．255．255．128。
【10】【解析】静态路由配置的命令格式为：ip route<目的网络地址><子网掩码><下一跳路由器的IP地址>。因此【10】处应填入：255．255．255．128195．19．78．5。

你可能感兴趣的试题

1某公司网络管理员使用DHCP服务器对公司内部主机的IP地址进行管理。在某DHCP客户机上执行“ipconfig／all”得到的部分信息如图(A)所示，在该客户机捕获的部分报文及相关分析如图(B)所示。请分析图中的信息，补充图(B)中空白处的内容。

Ethernet adapter本地连接：
Connection—specific DNS Suffix．：
Description．．．．．．．．．．．：Broadcom 440x 10／1130 Integrated Controller
Physical Address．．．．．．．．．：11—22—33—44—55—66
Dhcp Enabled．．．．．．．．．．．：Yes
IP Address．．．．．．．．．．．．：192.168.0.20

Subnet Mask．．．．．．．．．．．：255.255.255.0
Default Gateway．．．．．．．．．：192.168.0.1
DHCP Server．．．．．．．．．．．．：192.168.0.100
DNS Server．．．．．．．．．．．．：192.168.0.101
Lease Obtained．．．．．．．．：2013年11月18日9：30：05
Lease Expires．．．．．．．．：2013年11月26日9：30：05

图(A)

编号源IP地址目的IP地址报文摘要报文捕获时间
1 【11】 255.255.255.255 DHCP：Request，Type：DHCP discover 2013—11—1809：30：05
2 【12】【13】 DHCP：Reply，Type：DHCP 【14】 2013—11—1809：30：05
DHCP：----------DHCP Header-----------
DHCP：Boot record type=2(Reply)
DHCP：Hardware address type=1(10M Ethernet)
DHCP：Hardware address length=6 bytes
DHCP：Hops=0
DHCP：Transaction id=3419121F
DHCP：Elapsed boot time=0 seconds
DHCP：Flags=0000
DHCP：0=no broadcast
DHCP：Client self—assigned address=[0.0.0.0]
DHCP：Client address=【15】
DHCP：Next Server to use in bootstrap=[0.0.0.0]
DHCP：Relay Agent=[0.0.0.0]
DHCP：Client hardware address=112233445566
DHCP：Host name=””
DHCP：Boot file name=””
DHCP：Vendor Information tag=53825276
DHCP：Message Type=2
DHCP：Address renewel interval=345600(seconds)
DHCP：Address rebinding interval=604800(seconds)
DHCP：Request IP Address leased time=691200(seeoflds)
DHCP：Sever IP Address=[192.168.0.100]
DHCP：Subnet mask=255.255.255.0
DHCP：Gateway address=[192.168.0.1]
DHCP：Domain Name Server address=[192.168.0.101]

图(B)

点击查看答案进入在线模考

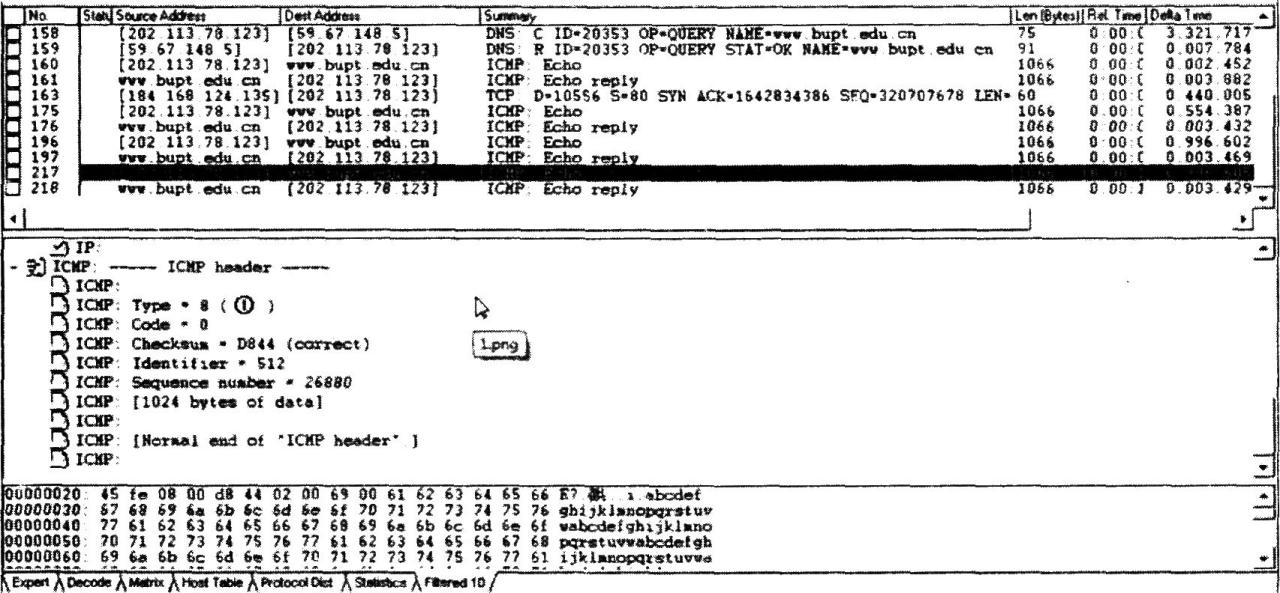

2下图是一台主机在命令行模式下执行某个命令时用sniffer捕获的数据包。

请根据图中信息回答下列问题。
(1)该主机上执行的命令完整内容是【16】
(2)主机59．67．148．5的功能是【17】，其提供服务的缺省端口是【18】。
(3)图中①处删除了部分显示信息，该信息应该是【19】。
(4)如果用Sniffer统计网络流量中各种应用的分布情况，应打开的窗口是【20】。

点击查看答案进入在线模考

3请根据图示网络结构回答问题。

1．填写路由器RG中相关的路由表项①至⑥。

目的网络／掩码长度输出端口

①
S0(直接连接)

②
S1(直接连接)

③
SO

④
S1

⑤
SO

⑥
S1

2．如果在不改变路由表项的前提下，请写出在路由器RF上最多可再连接的路由器数量。
3．如果图中防火墙FW为Cisco PIX 525，并且部分内网需要访问外网，需要使用的两个配置命令依次是_________和_________。
4．如果将172．16．17．128／25划分3个子网，其中第一个子网能容纳50台主机，另外两个子网均能容纳20台主机，要求网络地址从小到大依次分配给3个子网，第2个子网的掩码是_________，可用的IP地址段是_________。(注：IP地址段的起始地址和结束地址间必须用减号“-”连接，中问不能有空格)

点击查看答案进入在线模考

目的网络／掩码长度	输出端口
①	S0(直接连接)
②	S1(直接连接)
③	SO
④	S1
⑤	SO
⑥	S1
