如下图所示，某校园网用10Gbps的POS技术与Intemet相连，POS接口的帧格式是SDH。路由协议的选择方案是校园网内部采用OSPF协议，校园网与Internet的连接使用静态路由协议。校园网内的路由器R1设为DHCP服务器，可分配的IP地址是221．89．23．192／26其中221．89．23．200．221．89．23．254地址除外，地址租用时间为5小时30分。

问题：
请阅读以下R3和R1的部分配置信息，并补充下列空白处的配置命令或参数，按题目要求完成路由器的配置。
R3的POS接口、OSPF和缺省路由的配置信息如下：
Router-R3 #configure terminal
Router-R3 (config) #interface pos4/0
Router-R3 (config-if) #description To Internet
Router-R3 (config-if) #bandwidth 10000000
Router-R3 (config-if) #ip address 211.68.69.170255.255.255.252
Router-R3 (config-if) #【6】 32
Router-R3 (config-if) #pos framing sdh
Router-R3 (config-if) #no ip directed-broadcast
Router-R3 (config-if) #pos flag sl s0 2
Router-R3 (config-if) #no shutdown
Router-R3 (config-if) #exit
Router-R3 (config) #router ospf 63
Router-R3 (config-router) #network 【7】 area 0
Router-R3 (config-router) #redistribute connected metric-type I subnets
Router-R3 (config-router) #area 0 range 【8】
Router-R3 (config-router) #exit
Router-R3 (config) #ip route 0.0.0.00.0.0.0 211.68.69.169
Router-R3 (config) #exit
Router-R3 #
R1的DHCP的部分配置信息如下:
Router-R1 #configure terminal
Router-R1 (config) #ip dhcp 【9】221.89.23.200221.89.23.254
Router-R1 (config)#ip dhcp pool bupt
Router-R1 (dhcp-config) #network 221.89.23.192255.255.255.192
Router-R1 (dhcp-config)#default-router 221.89.23.193
Router-R1 (dhcp-config)#domain-name bupt. edu. cn
Router-R1 (dhcp-config) #dns-server address 221.89.24.27221.89.24.26
Router-R1 (dhcp-config) #lease 【10】
Router-R1 (dhcp-config) #exit
Router-R1 (config) #exit
Router-R1 #
ter-R1 #

查看答案及解析进入在线模考

参考答案

暂无

答案解析

【解题思路】
本题涉及内容为局域网接口配置(千兆以太网接口)、路由器的静态路由配置、0SPF动态路由协议配置以及DHCP服务器配置。
【参考答案】
【6】【解析】“(config-if)#ere 32”指的是配置CRC的校验功能。所以【6】处应填入：crc。
【7】【解析】在路由器的0SPF配置模式下，使用“network ip<子网号><wildeard-mask>area<区域号>”命令定义参与OSPF的子网地址。校园网内部采用OSPF协议，网络地址为221．89．23．0／24，子网号为221．89．23．0，子网掩码为255．255．255．0，<wildcard-mask>为0．0．0．255。所以【7】处应填入：221．89．23．00．0．0．255。
【8】【解析】在路由器的0SPF配置模式下，使用“area<区域号>range<子网地址><子网掩码>”命令定义某一特定范围子网的聚合。校园网内部采用0SPF协议，网络地址为221．89．23．0／24，子网地址为221．89．23．0，子网掩码为255．255．255．0。所以【8】应填入：221．89．23．0255．255．255．0。
【9】【解析】配置子网时，如果想要某些IP地址不参与DHCP地址分配，可以在全局配置模式下，使用“ip dhcp excluded-address”命令将要保留的地址从地址池中排出，使之成为不能被动态分配的地址。所以【9】处应填人：excluded-address。
【10】【解析】配置IP地址租用时间主要是用于调整DHCP服务器分配给客户的IP地址可以持续租用的时间，也就是DHCP客户从DHCP服务器获得一个IP地址后可以占用的最长时间。一般缺省租用时间为1天，可以在DHCP Pool配置模式下，使用“lease”命令改变这个值。命令格式为“lease{day[hours][minutes] | infinite}”，infinite为无限时间的意思。所以【10】处应填入：0 5 30。

你可能感兴趣的试题

1 某客户机使用DHCP获取IP地址等信息，其获取IP地址过程中捕获的4条报文及对第2条报文分析如下图所示。请分析其中的信息，补全内容。
编号报文摘要

DHCP: Client hardware address = 001234567890
DHCP: Host name = ""
DHCP: Boot file name =“”
DHCP: Vendor Information tag = 53825276
DHCP: Message Type = 2
DHCP: Address renewel interval = 345600 (seconds)
DHCP: Address rebinding interval = 604800 (seconds)
DHCP: Request IP Address leased time = 691200 (seconds)
DHCP: Sever IP Address = 【15】
DHCP: Subnet mask = 255.255.255.0
DHCP: Gateway address = [192.168.0.100]
DHCP: Domain Name Server address = [202.106.0.100]

查看解析在线模考

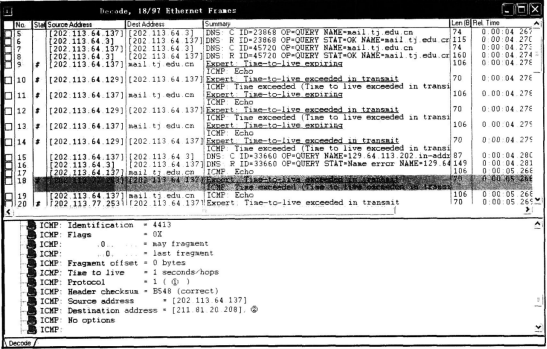

2 下图是校园网某台主机在命令行模式下执行某个命令时用sniffer捕获的数据包。

sniffer捕获的数据包
请根据图中信息回答下列问题。
(1)该主机上配置的IP地址的网络号长度最多是【16】。
(2)图中的①和②删除了部分显示信息，其中①处的信息应该是【17】，②处的信息应该是【18】。
(3)该主机上配置的域名服务器的IP地址是【19】。
(4)该主机上执行的命令是【20】。

查看解析在线模考

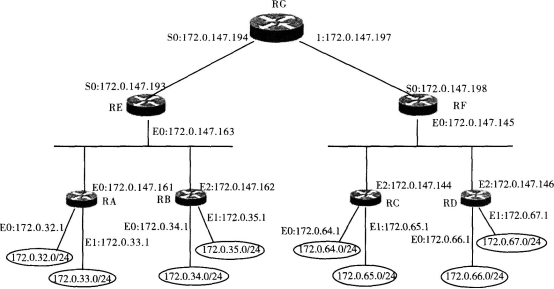

3 请根据下图所示网络结构回答下列问题。

网络结构示意图
1．填写路由器RC的路由表项①至⑥。

目的网络／掩码长度	输出端口
①	SO(直接连接)
②	S1(直接连接)
③	SO
④	S1
⑤	SO
⑥	S1

2．如果需要监听路由器RE和RG设备之间的所有流量，可以在该链路中串人一种设备。请写出这种设备的名称。
3．如果将172．0．35．128／25划分3个子网，其中第一个子网能容纳55台主机，另外两个子网分别能容纳25台主机，要求网络地址从小到大依次分配给3个子网，这3个子网的掩码分别为_________、_________和_________，可用的IP地址段分别为_________、_________和_________。(注：IP地址段的起始地址和结束地址间必须用减号“-”连接，中间不能有空格)

查看解析在线模考
