单选题发输变电专业知识

2014-10-22

110kV三相星形接线的电压互感器，其保护和自动装置交流电压回路及测量电流回路每相负荷均按40VA计算，由PT端子箱到保护和自动装置屏及电能计量装置屏的电缆长度为200m，均采用铜芯电缆，请问保护和测量电缆的截面计算值应为：（　　）

A．0．47m㎡，4．86m㎡

B．0．81 m㎡，4．86m㎡

C．0．47m㎡，9．72m㎡

D．0．81m㎡，9．72m㎡

查看答案及解析进入在线模考

参考答案

D

答案解析

《电力工程电气设计手册》(电气二次部分)P103式(20—45)和《火力发电厂、变电所二次接线设计技术规程》(DL／T 5136--2001)第9．5．5条、第9．5．6条。
第9．5．5条：继电保护和自动装置用电压互感器二次回路的电缆电压降不应超过额定二次电压的3％。

你可能感兴趣的试题

1 根据材料，回答题。

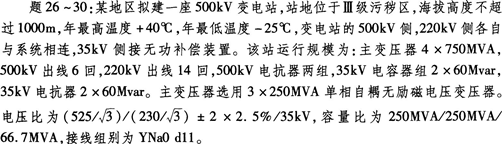

本期的2回500kV出线为架空平行双线路，每回长约120km，均采用4×LGJ-400导线(充电功率1．1Mvar／km)，在初步设计中，为补偿充电功率，曾考虑在本站配置500kV电抗器作调相调压，运行方式允许两回路共用一组高压并联电抗器。请计算本站所配置的500kV并联电抗器最低容量宜为下列哪一种?（　　）

A．59．4MVA

B．105．6MVA

C．118．8MVA

D．132MVA

查看解析在线模考

2 拟用无间隙金属氧化物避雷器作500kV电抗器的过电压保护，如系统允许选用额定电压420kV(有效值)，最大持续运行电压318kV(有效值)，雷电冲击(8～20μs)20kA残压046kV(峰值)，操作冲击(30～100μs)2kA残压826kV(峰值)的避雷器，则500kV电抗器的绝缘水平最低应选用下列哪一种?全波雷电冲击耐压(峰值)、相对地操作冲击耐压(峰值)分别为(列式计算)：（　　）

A．1175kV，950kV

B．1425kv，1050kV

C．1550kV，1175kV

D．1675kV，1425kV

查看解析在线模考

3 本期主变压器35kV侧的接线有以下几种简图可选择，哪种是不正确的?并说明选择下列各简图的理由。（　　）

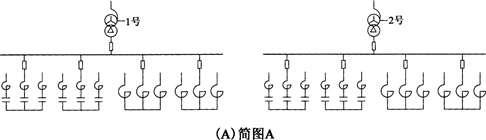

A．

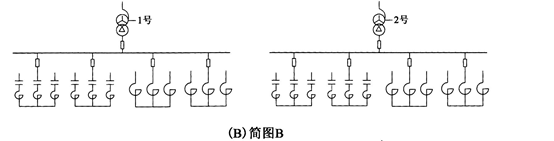

B．

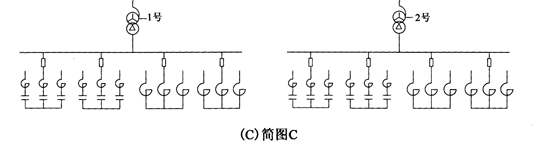

C．

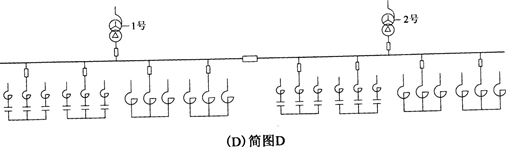

D．

查看解析在线模考
